三菱FX3U通过BCNet-FX连接MX Component 无锡北辰

摘要

MX Component控件是三菱公司通信软件包，是计算机和三菱PLC便捷的通讯方式。以FX系列PLC为例，通过以太网通讯方式配置接MX控件，以太网通讯模块可以采用FX3U-ENET-ADP或者BCNet-FX。

关键词

MX Component控件 三菱FX3U 以太网通讯

设置过程如下：

1.运行Communication Setup Utility。

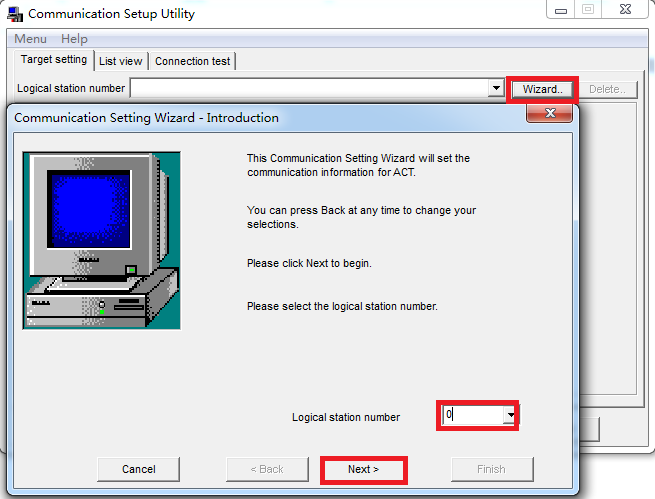

2.点击“Wizard”，组态一个连接，填入“Logical station number”,例如0，点击“Next”。

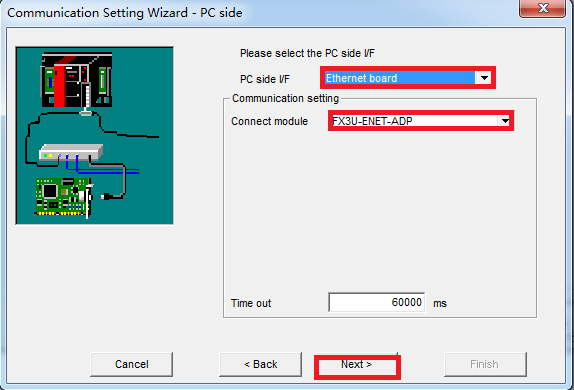

3.“PC side I/F”处选择“Ethernet board”,“Connect module”处选择“FX3U-ENET-ADP”，点击“Next”。

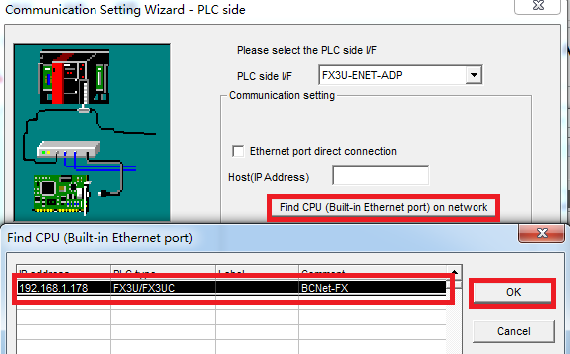

4.点击“Find CPU (Built-in Ethernet port) on network”,查找到网络中的BCNet-FX，选中它，点击“OK”。

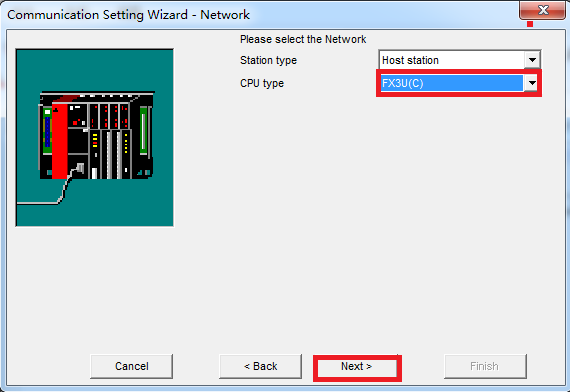

5．“CPU type”选择“FX3U(C)”，点击“Next”，直至完成。

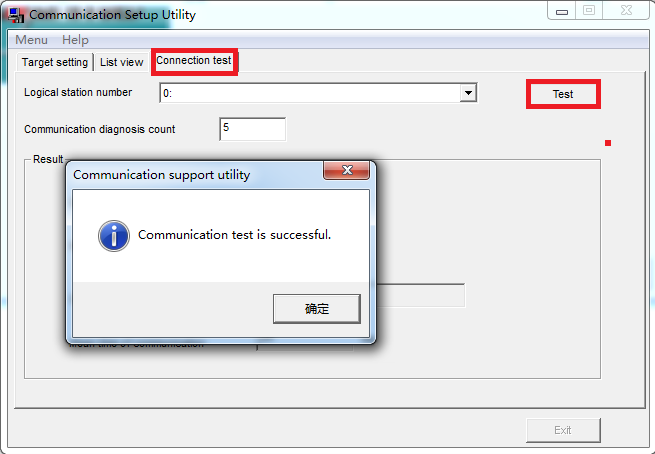

6.选择“Connection test”，点击“Test”，进行通讯测试,显示“Communication test is successful”表明已连接成功。
