BCNet-DVP-S(台达,无线)

产品简介 BCNet-DVP-S用于台达DVP系列PLC的以太网数据采集,非常方便构建生产管理系统。模块集成WiFi功能,支持AP模式、STA模式和AP+STA模式,带胶棒和磁吸天线,方便构建WiFi网络,直接通过WiFi进行PLC编程、数据采集。
BCNet-DVP-S采用即插即用设计,不占用PLC通讯口,即编程软件/上位机软件通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口与PLC进行通讯,支持工控领域内绝大多数SCADA软件,支持台达以太网协议和ModbusTCP通讯方式。

BCNet-DVP-S功能

1、安装在35mm的导轨上,无需外接电源。COM1口连PLC的圆口,COM2扩展口用于触摸屏通讯。

2、通过WEB服务器或配置诊断工具BCDevice均可对设备进行参数设置和运行诊断。

3、自动识别PLC型号,自动匹配PLC和HMI串行参数,无需额外配置。

4、集成WiF功能,支持AP模式、STA模式和AP+STA模式

5、通过WiFi可进行PLC编程数据采集。

6、实现与台达编程软件WPLSoft、ISPSoft 的以太网通讯。

7、支持台达以太网协议通信,支持上位机软件(组态王、MCGS、力控、KepWare OPC服务器等)访问。

8、集成ModbusTCP服务器,支持FC1、FC2、FC3、FC5 FC6、FC16,Modbus数据区自动映射至PLC数据区。

9、采用ModbusTCP,可实现高级语高(如VB、VC、C#等)编程,实现与PLC的数据通讯,方便开发生产管理系统。

10、支持OPC通道的SCADA (上位组态软件)以OPC方式与PLC通讯。

11、可同时实现WPLSoft、ISPSoft、ModbusTCP连接方式,支持32个上位机的连接。

12、支持用户侧通过以太网实现固件更新,一次购买,永久升级。

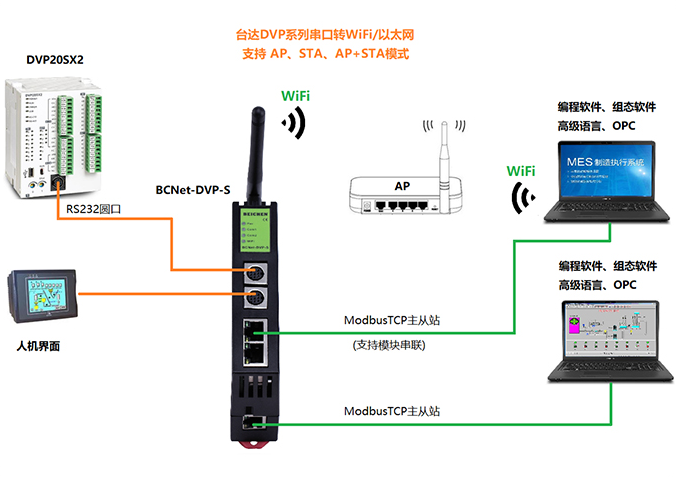

典型应用


技术参数

产品型号

BCNet-DVP

描述

台达DVP系列PLC以太网通讯处理器

颜色

金属黑

状态显示

Pwr, Coml,Com2, WiFi

以太网接口

接口类型

输出速率

协议支持

TCP连接数

Link/Active指示灯,自动极性交叉

RJ45母插座

10/100Mbps

WPLSoft、ISPSoft^、Mod busTCP

最大32个

WiFi 接口

接口类型

发射功率
接收灵敏度
无线类型
安全机制
协议支持
TCP连接数

802.11 b/g/n 2.4G-2.5G

外置高增益天线

 +26dBm(MAX,2.4G 802.11b/g/n)
-89d Bm (802.11b)x -74d Bm (802.11g)x -72d Bm (802.11n)
 Station/AP模式
 WPA-PSK/WPA2-PSK/WEP
FINS/UDP、FINS/TCP、ModbusTCP
最大32个

XI接口 (连 PLC)
接口类型
传输速率
协议支持

RS232
圆口
9.6K、19.2K、38.4K、59.6K、115.2K
DVP编程口

X2接口 (连 HMI)
接口类型
输出速率
协议支持

RS232
圆口
9.6K、19.2K、38.4K、59.6K、115.2K
DVP编程口

编程软件
组态软件
OPC软件

WPLSoft、ISPSoft
WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH等
KepwareOPC

诊断和参数设置工具

IE 浏览器,默认192.168.1.188、BCDevice

供电方式
电压类型

外接24VDC
24VDC/100mA

工作温度

0~60°C

工作湿度

95%非凝露

电磁兼容性

2014/30/EU

认证

CE认证

尺寸(l?W*H)

115*27*75mm

重量

150g
