产品简介
BCNet-S7200Plus是BCNet-S7200的高级版。在BCNet-S7200的基础上,网口支持与西门子以太网如S7-200SMART 、S7-1200/1500、S7-300PN、CP243-1/CP343-1/CP443-1的数据交换和ModbusTCP主从站通讯功能。
型号分类:
BCNet-S7200Plus直通型:扩展的九针母口,可以连西门子触摸屏和主站。
BCNet-S7200Plus桥接型:扩展的九针母口,可以连非西门子触摸屏。
BCNet-S7200 Plus功能
适用于西门子S7-200,SMART S7-200
支持西门子STEP7 MicroWIN
兼容西门子S7TCP协议
支持上位SCADA和OPC通讯
支持高级语言编程
网口支持与SIMATIC控制器和处理器的以太网通讯
网口支持ModbusTCP服务器和客户机功能

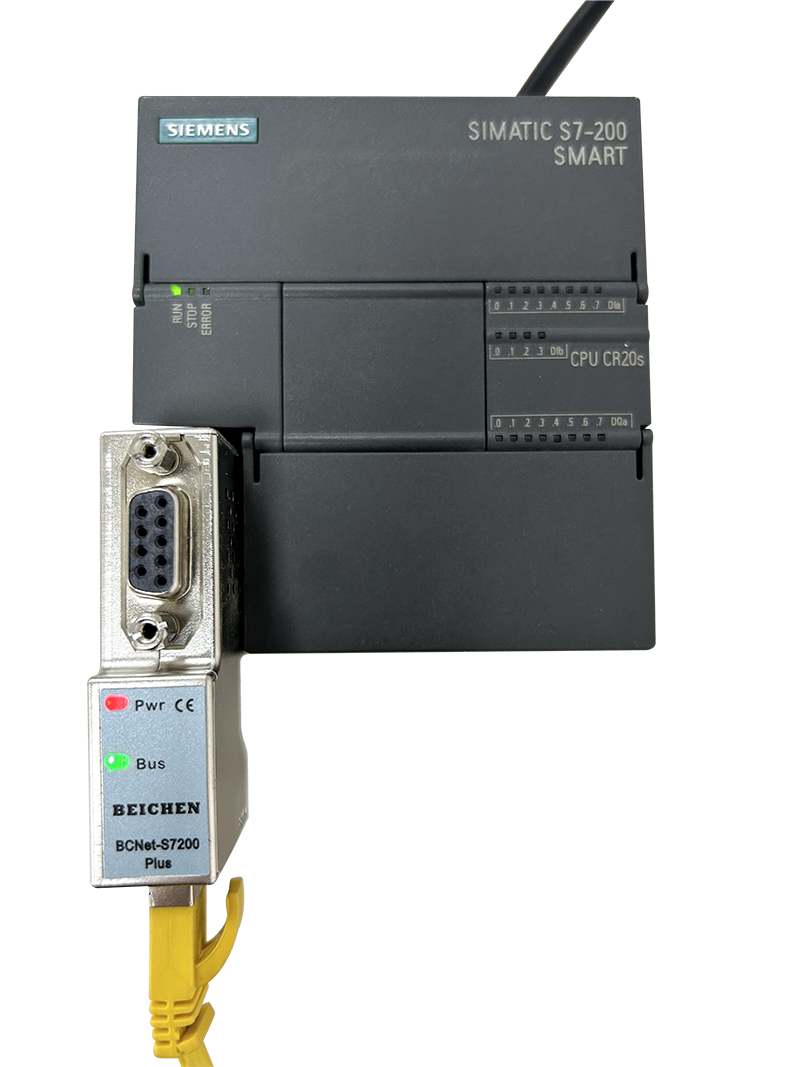

模块安装

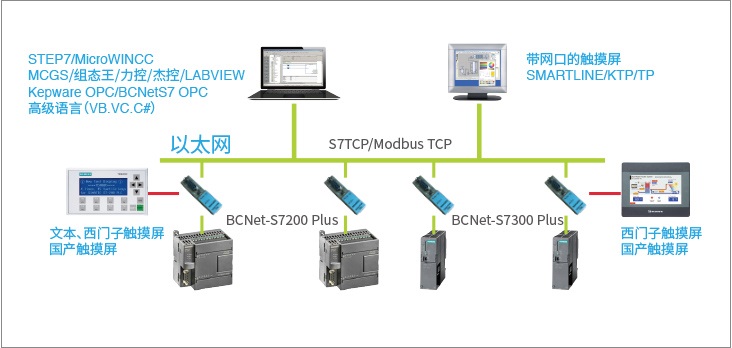

典型应用
技术参数:
产品型号 |
BCNet-S7200Plus |
---|---|
描述 |
西门子S7-200以太网通讯处理器 |
颜色 |
金属银 |
状态显示 |
Pwr,Bus |
以太网接口 接口类型 传输速率 协议支持 TCP连接数 |
Link/Active指示灯,线序自适应 RJ45母插座 10/100Mbps 西门子S7TCP、ModbusTCP主从、OPC、TCP/IP协议开放 最大32 |
S7接口 接口类型 传输速率 协议支持 |
RS485 DSUB九针公 9.6K、19.2K、187.5K,波特率自适应 PPI/MPI从站 |
人机接口 接口类型 传输速率 协议支持 人机类型 |
RS485 DSUB九针母 9.6K、19.2K、187.5K PPI/MPI从站 西门子、MCGS、威纶、台达、步科等 |
编程软件 组态软件 OPC软件 |
STEP7 MicroWIN WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW等 KepWare OPC、BCNetS7 OPC |
诊断和参数设置工具 |
IE浏览器,默认192.168.1.188、BCDevice |
供电方式 电压类型 |
PLC通讯口直接取电 24VDC/100mA |
工作温度 |
0~60℃ |
工作湿度 |
95%非凝露 |
安装方式 |
即插即用 |
电磁兼容性 |
2014/30/EU |
认证 |
CE认证 |
尺寸(L*W*H) |
65*30*17mm |
重量 |
60g |
