ETH-FX(三菱)

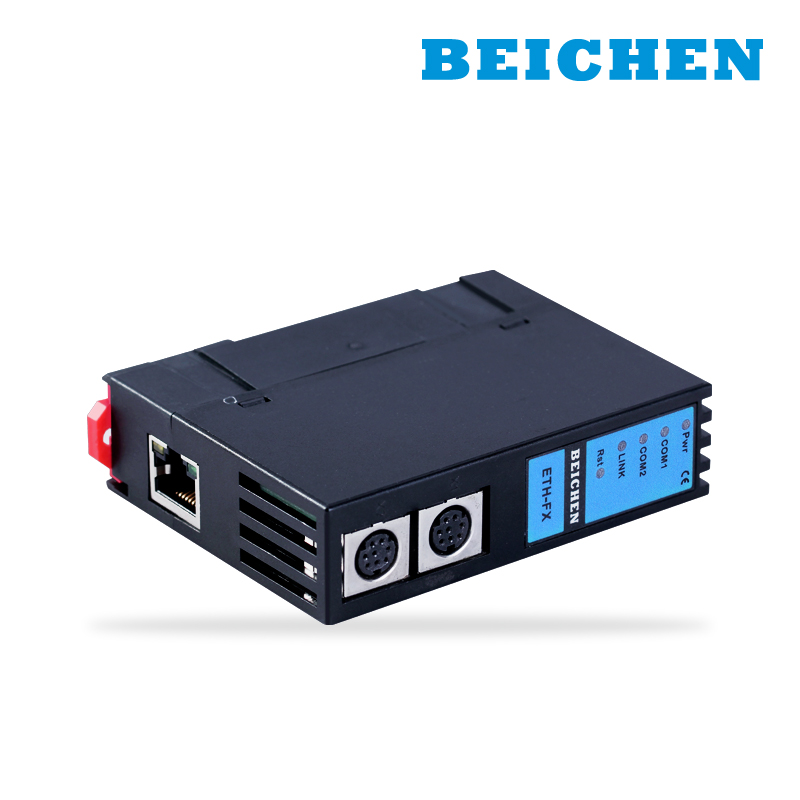

产品简介 ETH-FX是BCNet-FX的经济款,可将三菱FX3U/FX3G/FX3S系列PLC的RS422编程圆口扩展为2个RS422编程圆口和1个以太网接口。扩展的圆口,可以连触摸屏,扩展的以太网接口支持MC协议(BCNet-FX同时支持MC协议和ModbusTCP协议),支持以太网编程、程序上下载和上位软件监控。

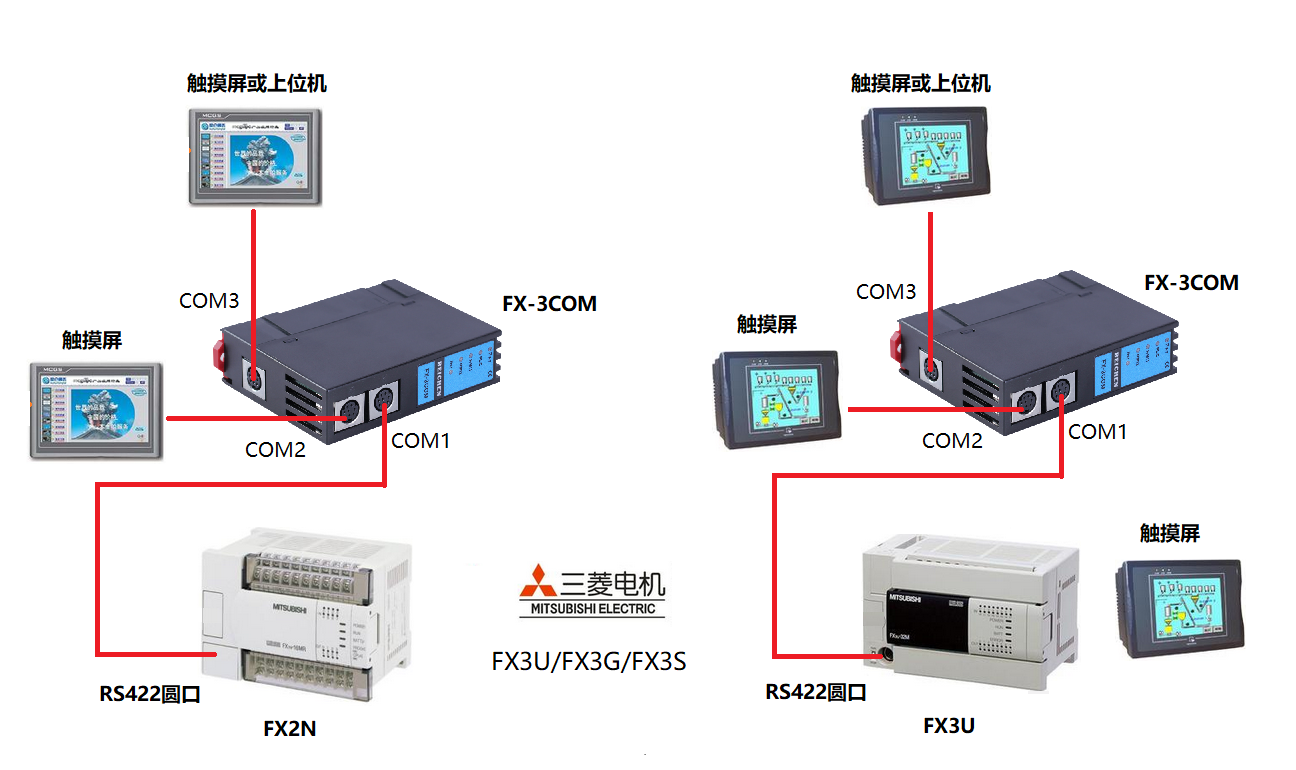

FX-3COM可将三菱FX3U/FX3G/FX3S的1个RS422编程圆口扩展为3个RS422编程圆口,扩展的圆口可用于触摸屏、上位机通讯。

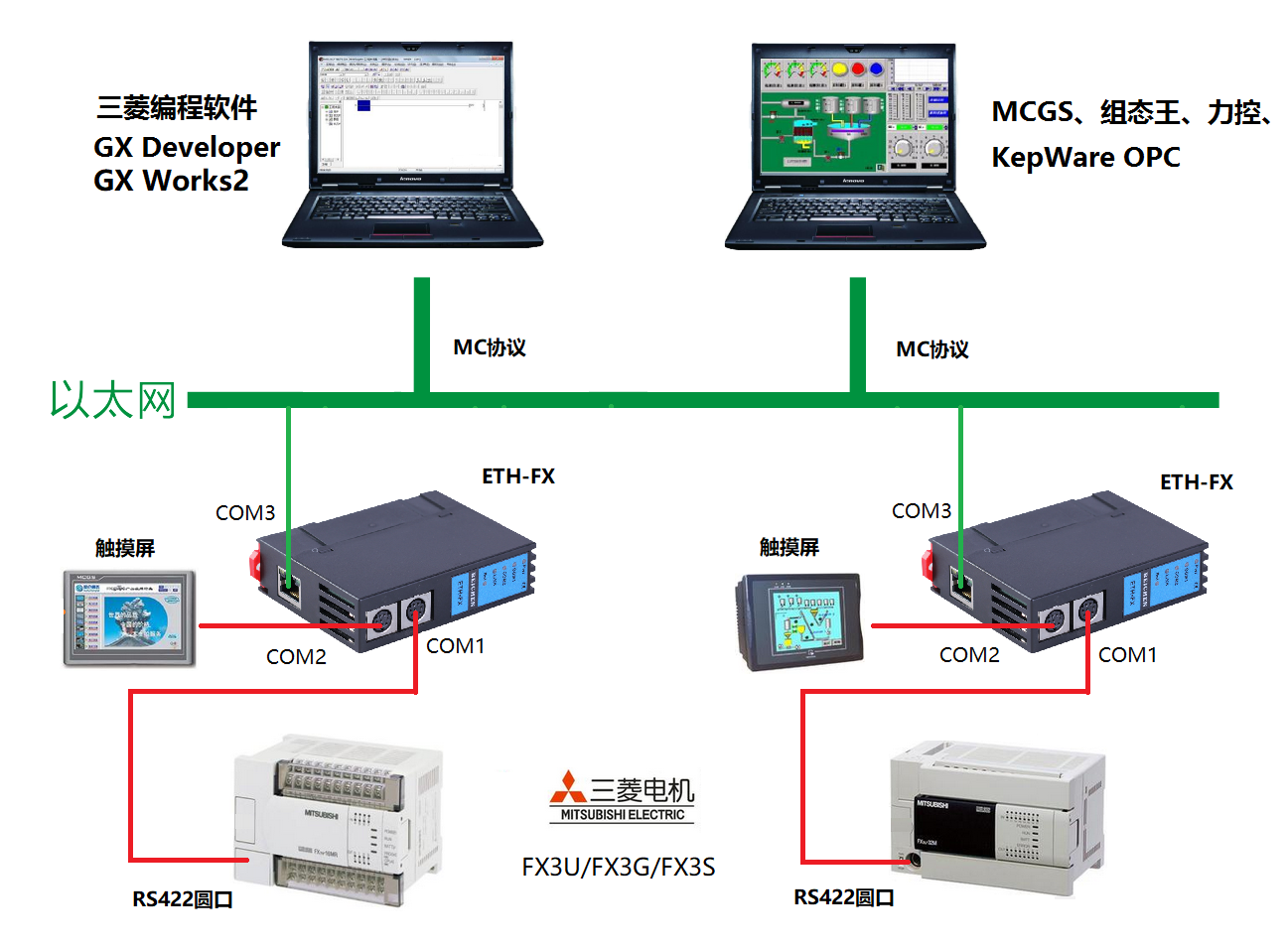

典型应用



技术参数

产品型号

ETH-FX

                   FX-3COM

描述

三菱FX系列PLC以太网通讯处理器

三菱FX系列PLC扩3个圆口

颜色

金属黑

状态显示

Pwr,COM1,COM2,Link(以太网)

Pwr,PLC,HMI1,HMI2 (圆口)

以太网接口

接口类型

传输速率

协议支持

TCP连接数


IEEE 802.3兼容,Link/Active,线序自适应

RJ45母插座

10/100Mbps

MELSOFT、MC

6


X1接口(连PLC

接口类型

传输速率

协议支持


RS422

MD8通讯母口

9.6K、19.2K38.4K115.2Kbps

FX编程口


RS422
MD8通讯母口
9.6K、19.2K、38.4K、115.2Kbps
FX编程口

X2接口(连HMI

接口类型

传输速率

协议支持



RS422

MD8通讯母口

9.6K、19.2K38.4K115.2Kbps

FX编程口



RS422

MD8通讯母口

9.6K、19.2K38.4K115.2Kbps

FX编程口

X3接口(连HMI

接口类型

传输速率

协议支持


RS422

MD8通讯母口

9.6K、19.2K38.4K115.2Kbps

FX编程口

编程软件

组态软件

OPC软件


GX Works2

昆仑通态、组态王、三维力控等

KepWare OPC(MC协议)


GX Works2

昆仑通态、组态王、三维力控等

KepWare OPC(编程口协议)

诊断和参数设置

IE浏览器或BCDevice搜索工具

供电方式

电压类型
FX通讯口直接取电(附件含一根0.6米通讯电缆)或外接24VDC
24VDC/100mA

工作温度

0~60℃

工作湿度

90%非凝露

安装方式

35mm导轨安装

认证

CE认证

尺寸(L*W*H)

90*24*65mm

重量

120g
