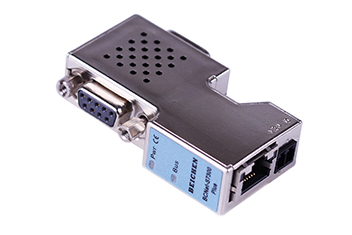

BCNet-S7300Plus(西门子,高级版)

产品简介 BCNet-S7300Plus是BCNet-S7300的高级版。在BCNet-S7300的基础上,以太网口增加了支持与西门子带网口PLC(S7-200SMART 、S7-1200/S7-1500、S7300PN、CP243-1/CP343-1/CP443-1)之间的通讯功能和ModbusTCP主从站通讯。
型号分类:
BCNet-S7300Plus 直通型,扩展的九针母口,支持MPI/DP多主站通讯,可以连接触摸屏和主站。

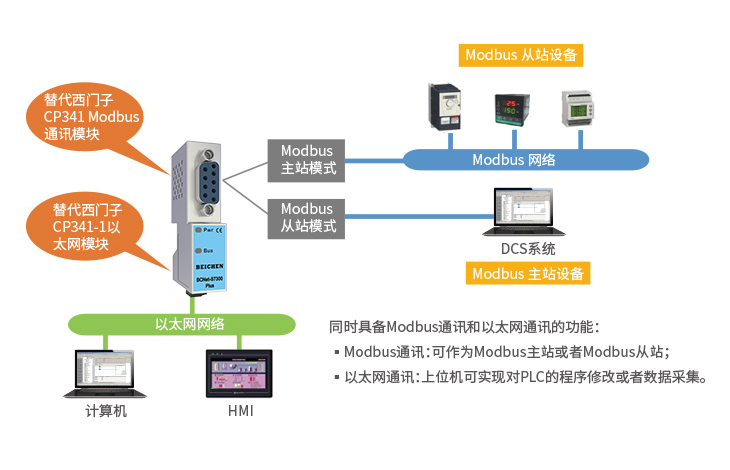

BCNet-S7300Plus 桥接型,扩展的九针母口,支持ModbusRTU的主从站功能。

BCNet-S7300 Plus功能

适用于西门子S7-200/300/400

支持西门子STEP7和博途

兼容西门子S7TCP协议

网口支持ModbusTCP服务器和客户机功能

支持上位SCADA和OPC通讯

支持高级语言编程

网口支持与SIMATIC S7控制器和处理器的以太网通讯

高性能磁耦隔离

大容量TVS管对电源瞬时脉冲的抑制

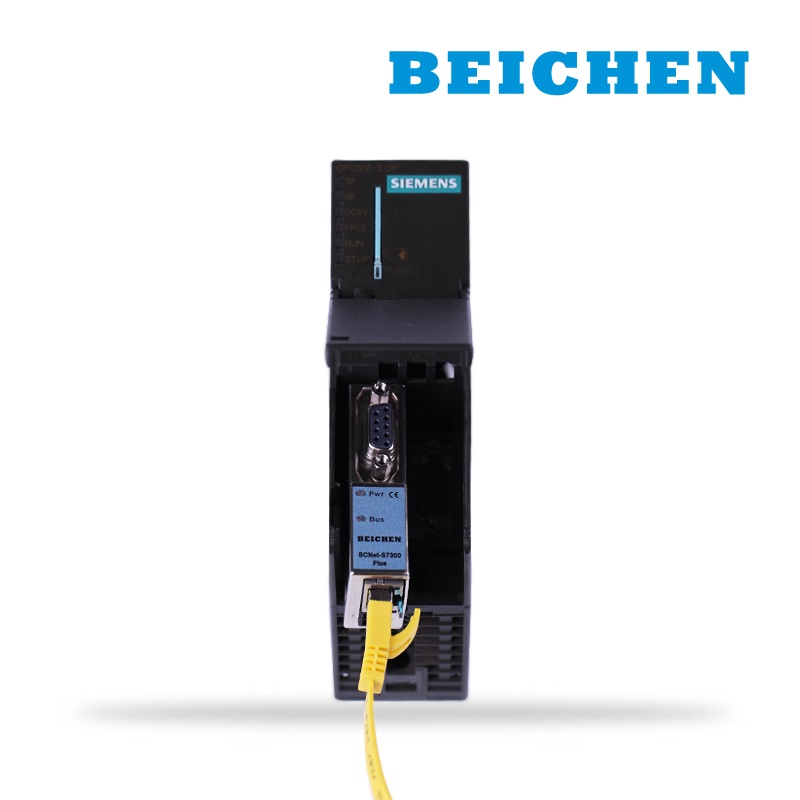

BCNet-S7300 Plus模块安装

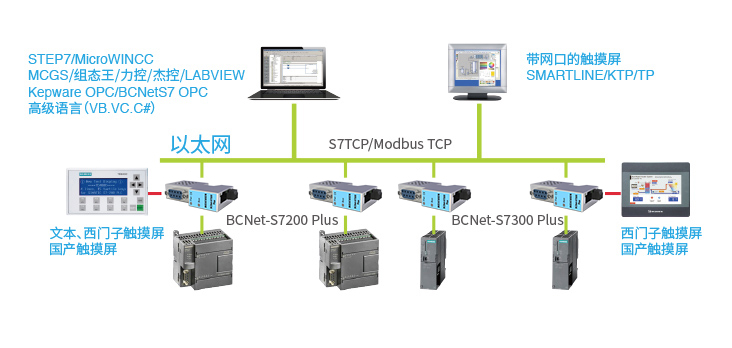

BCNet-S7300 Plus桥接型

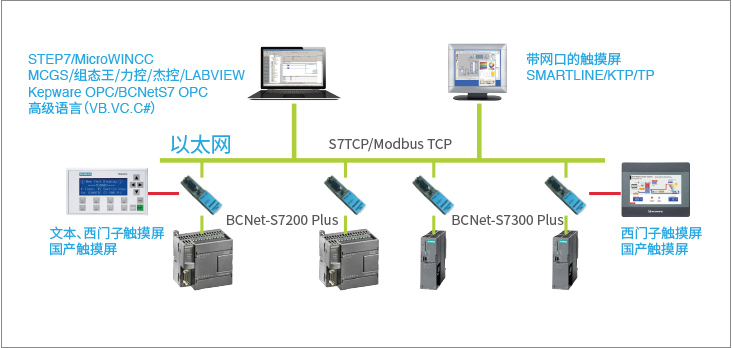

BCNet-S7300 Plus直通型



技术参数

产品型号

BCNet-S7300 Plus

描述

西门子S7-200/300/400以太网通讯处理器

颜色

金属银

状态显示

Pwr,Bus

以太网接口

接口类型

传输速率

协议支持

TCP连接数

Link/Active指示灯,线序自适应

RJ45母插座

10/100Mbps

西门子S7TCP、ModbusTCP、OPC、TCP/IP协议开放

最大32

S7接口

接口类型

传输速率

协议支持

RS485

DSUB九针公

9.6K、19.2K、187.5K、500K、1.5M、6M,波特率自适应

PPI/MPI/PROFIBUS

人机接口

接口类型

传输速率

协议支持

人机类型

RS485

DSUB九针母

9.6K、19.2K、187.5K、500K、1.5M、6M

S7多主站协议

西门子、MCGS、威纶、台达、步科等

编程软件

组态软件

OPC软件

MicroWIN、STEP7、博途

WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW等

KepWare OPC、BCNetS7 OPC

诊断和参数设置工具

IE浏览器,默认192.168.1.188、BCDevice

供电方式

电压类型

PLC通讯口直接取电

24VDC/100mA

工作温度

0~60℃

工作湿度

95%非凝露

安装方式

即插即用

电磁兼容性

2014/30/EU

认证

CE认证

尺寸(L*W*H)

65*30*17mm

重量

60g
