产品简介

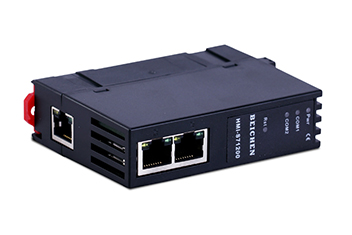

西门子精彩系列SMARTLINE触摸屏具有较高的性价比,但仅可用于连接S7-200。HMI-S71200是一款用于西门子带以太网接口的PLC(S7-1200、S7-1500、S7300PN等)和西门子SMART IE触摸屏以太网通讯的协议转换网关。
HMI-S71200具备两个物理性接口,LAN1和LAN2口分别具备独立的局域网能力。其中LAN1口为一个双RJ45接口,具备交换机功能,主要用于连接PLC;LAN2口为单端口RJ45,主要用于SMART IE触摸屏的连接。
HMI-S71200功能
1、安装在35mm的导轨上,LAN1为双端口的RJ45,具备交换机功能,此端口连接PLC;LAN2为单端口RJ45,可以连接SMART IE触摸屏;HMI-S71200需外接24VDC电源供电;
2、集成WEB服务器,通过网页可设置设备参数和运行诊断;也可以通过BCDevice工具进行配置;可以任意从LAN1或LAN2口进行配置;
3、实现NAT功能,将LAN1口所连接PLC的IP地址和端口号,映射到LAN2口的任意IP和端口号;
4、可实现SMART IE系列触摸屏连接S7-1200、S7-1500、S7300PN等PLC;
5、支持可达32个的LAN2/LAN1的服务器/客户机并发模型,LAN2口最多可支持8个SMART IE触摸屏连接;
6、支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。

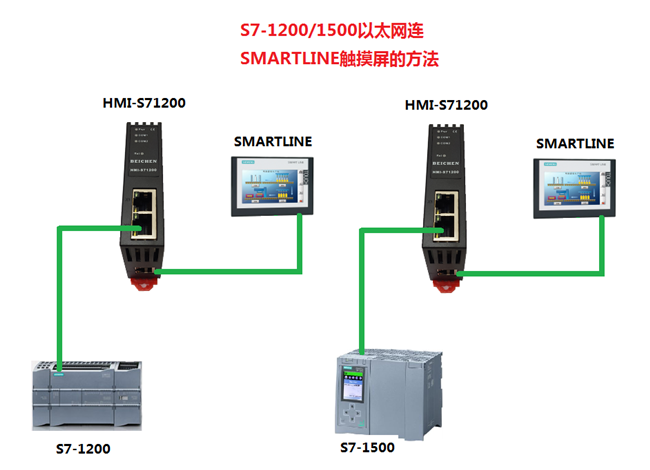

典型应用:
技术参数:
产品型号 |
HMI-S71200 |
---|---|
描述 |
西门子PLC以太网通讯处理器 |
颜色 |
金属黑 |
状态显示 |
Pwr,LAN1,LAN2 |
以太网接口 接口类型 传输速率 协议支持 TCP连接数 |
IEEE 802.3兼容,Link/Active指示灯,线序自适应,支持Auto-MDIX RJ45母插座 10/100Mbps S7TCP(SMART IE触摸屏) 32 |
LAN1接口(连PLC) 接口类型 传输速率 协议支持 |
Ethernet RJ45*2 10/100M S7TCP |
LAN2接口(连上位) 接口类型 传输速率 协议支持 |
Ethernet RJ45*1 10/100M S7TCP(SMART IE触摸屏) |
触摸屏 |
西门子SMART IE触摸屏 |
诊断和参数设置 |
IE浏览器,默认192.168.2.188(LAN1)、默认192.168.1.188(LAN2) BCDevice配置工具 |
供电方式 电压类型 |
外接24VDC 24VDC/100mA |
工作温度 |
0~60℃ |
工作湿度 |
90%非凝露 |
安装方式 |
35mm导轨安装 |
电磁兼容性 |
2014/30/EU |
RoSH生产 |
是 |
抗震动 |
4.5mm/30Hz/10Min |
ESD |
6KV |
出厂老化 |
60度老化箱运行168小时,通断电50000万次 |
通讯稳定性 |
持续30天与PLC不间断通讯,1亿3千万次通讯0错误 |
认证 |
CE认证 |
尺寸(L*W*H) |
90*24*65mm |
重量 |
120g |
