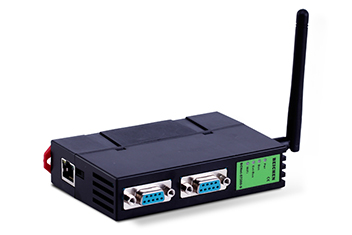

BCNet-S7200-S(西门子,无线)

产品简介 BCNet-S7200-S用于西门子S7-200/SMART S7-200等PLC的数据采集,非常方便构建生产管理系统。模块集成WiFi功能,支持AP模式、STA模式和AP+STA模式,带胶棒和磁吸天线,方便构建WiFi网络,直接通过WiFi进行PLC编程、数据采集和数据交换。支持与 S7-200SMART 、S7-1200/1500、S7-200/300/400的以太网接口进行通讯、ModbusTCP主从站通讯和点表探测功能。直通型和桥接型可拨码选择,直通型的九针母口,可以连西门子触摸屏和主站,桥接型的九针母口可以连非西门子触摸屏。

BCNet-S7200-S功能

1、 支持多主站通讯,扩展口可以连触摸屏或其他主站。

2、 通过WEB服务器或配置诊断工具BCDevice对设备进行参数设置和运行诊断。

3、 波特率9.6Kbps~187.5Kbps自适应。

4、 安装在35mm导轨上,通过DP电缆连接PLC的PPI通讯口或者EM277的通讯口上,需外接24VDC电源供电。

5、 集成WiFi功能,支持AP模式、STA模式和AP+STA模式。

6、通过WiFi可进行PLC编程、数据采集和数据交换。

7、支持与S7-200、S7-200SMART 、S7-1200/1500、S7-300、S7-400的以太网接口进行通讯的功能和ModbusTCP主从站功能。

8、 支持西门子S7以太网通讯驱动,包括MicroWIN,支持WinCC以TCP/IP方式直连S7-200。

9、 用户可以按照BCNetS7协议采用高级语言编程(如VB、VC、C#等),实现与S7-200的数据通讯,方便开发生产管理系统。

10、免费提供BCNetS7 OPC服务器,支持OPC通道的SCADA以OPC方式与PLC进行通讯。

11、 集成ModbusTCP服务器, Modbus数据区可自动或编辑映射至S7-200寄存器。

12、 可同时实现S7TCP连接、ModbusTCP通讯,最多支持32个上位机的连接。

13、支持用户侧通过以太网实现固件更新,一次购买,永久升级。


典型应用


技术参数

产品型号

BCNet-S7200-S

描述

西门子S7-200以太网通讯处理器

颜色

金属黑

状态显示

Pwr,Bus,WiFi

以太网接口

接口类型

输出速率

协议支持

连接数

Link/Active指示灯,自动极性交叉

RJ45母插座

10/100Mbps

西门子S7TCP、ModbusTCP、BCNetS7

最大32个

WiFi接口

接口类型

发射功率

接收灵敏度

无线类型

安全机制

协议支持

TCP连接数

802.11 b/g/n 2.4G-2.5G

外置高增益天线

+26dBm(MAX,2.4G 802.11b/g/n)

-89dBm(802.11b)、-74dBm(802.11g)、-72dBm(802.11n)

Station/AP模式

WPA-PSK/WPA2-PSK/WEP

西门子S7TCP、ModbusTCP、BCNetS7

最大32个

S7接口

接口类型

传输速率

协议支持

RS485

DSUB九针公

9.6K、19.2K、187.5K,波特率自适应

PPI/MPI从站

人机接口

接口类型

输出速率

协议支持

人机类型

RS485

DSUB九针母

9.6K、19.2K、187.5K,波特率自适应

PPI/MPI从站

西门子、MCGS、威伦、台达、步科等

编程软件

组态软件

OPC软件

MircroWIN

WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH等

KepwareOPC、BCNetS7 OPC

诊断和参数设置工具

IE浏览器,默认192.168.1.188、BCDevice

供电方式

电压类型

外接24VDC

24VDC/100mA

工作温度

0~60℃

工作湿度

95%非凝露

电磁兼容性

2014/30/EU

认证

CE认证

尺寸(L*W*H)

115*27*75mm

重量

150g
