当前位置：首页 > 产品导航 > BC60系列分布式I/O一体机 > 接口模块（EtherCAT）

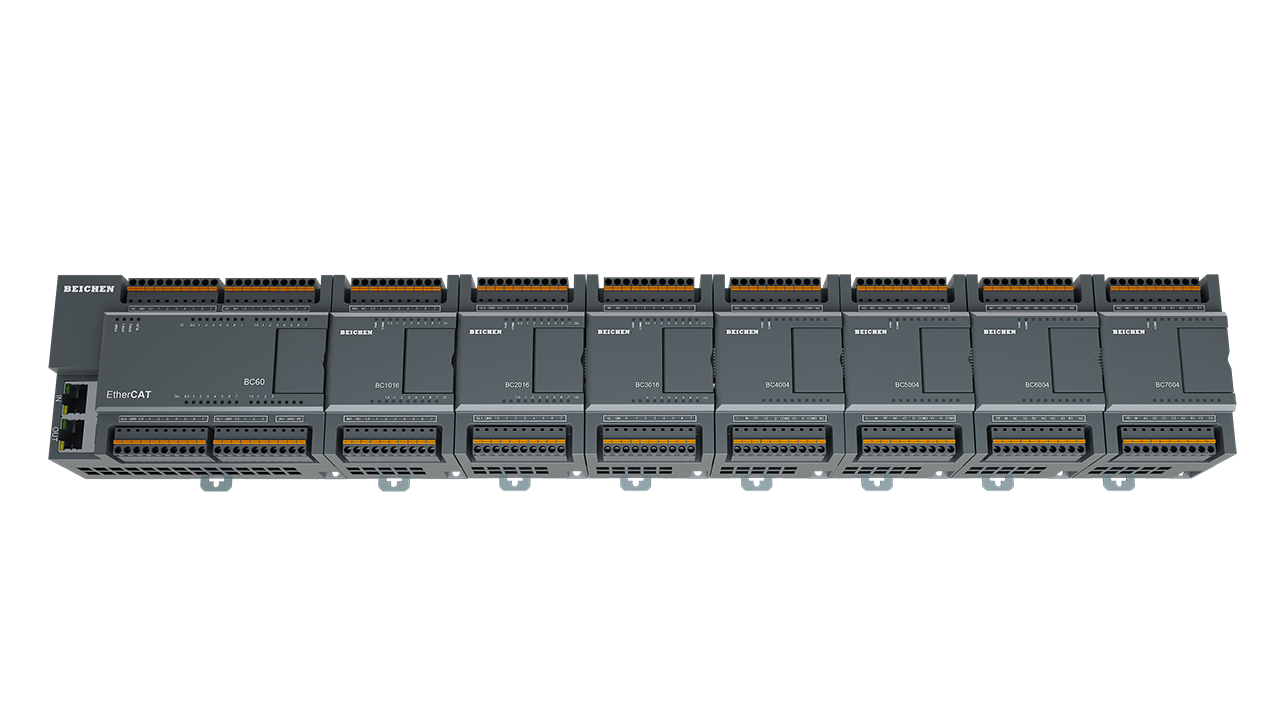

产品简介 BC60系列分布式I/O一体机，是一种灵活的可扩展分布式I/O系统，用于EtherCAT等协议的I/O扩展，可以将过程I/O通过以太网连接到上一级控制器。BC60系列采用高品质的集成电路和先进的通讯技术设计，具有负载能力大、精度高、抗干扰能力强、安装和接线方便等优点。

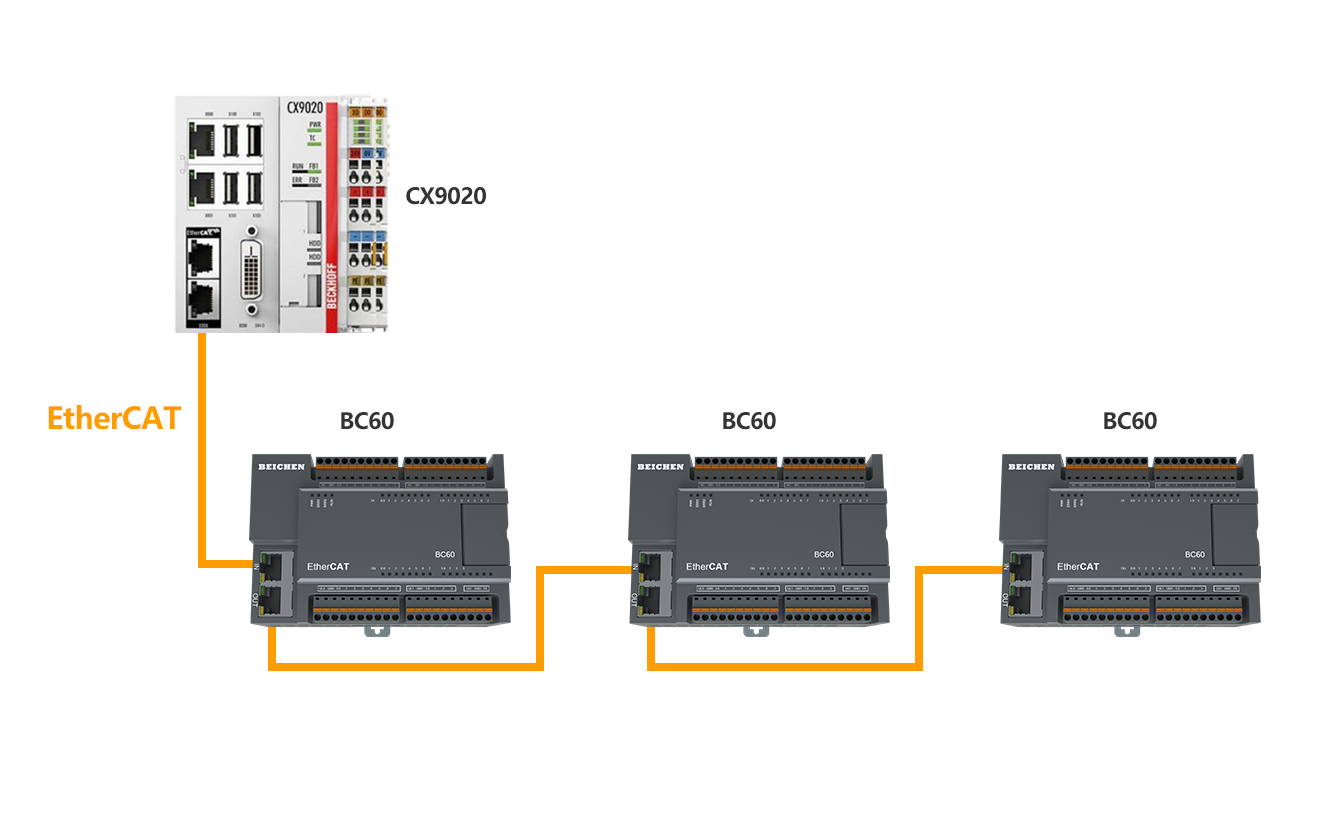

典型应用：

技术特点：

• 紧凑设计，端子新颖

• 导轨安装，接线方便

• 接口分类：28点（16DI/12DO）接口模块，60点（32DI/28DO）接口模块

• 灵活度高：接口模块最多可扩展7个I/O模块

• 支持协议：EtherCAT协议，可搭配倍福、欧姆龙、汇川等CPU

• 通信标准： EtherCAT IO

• 实时通信周期：<3ms

• 组态方法： ESI文件导入，编程软件轻松组态

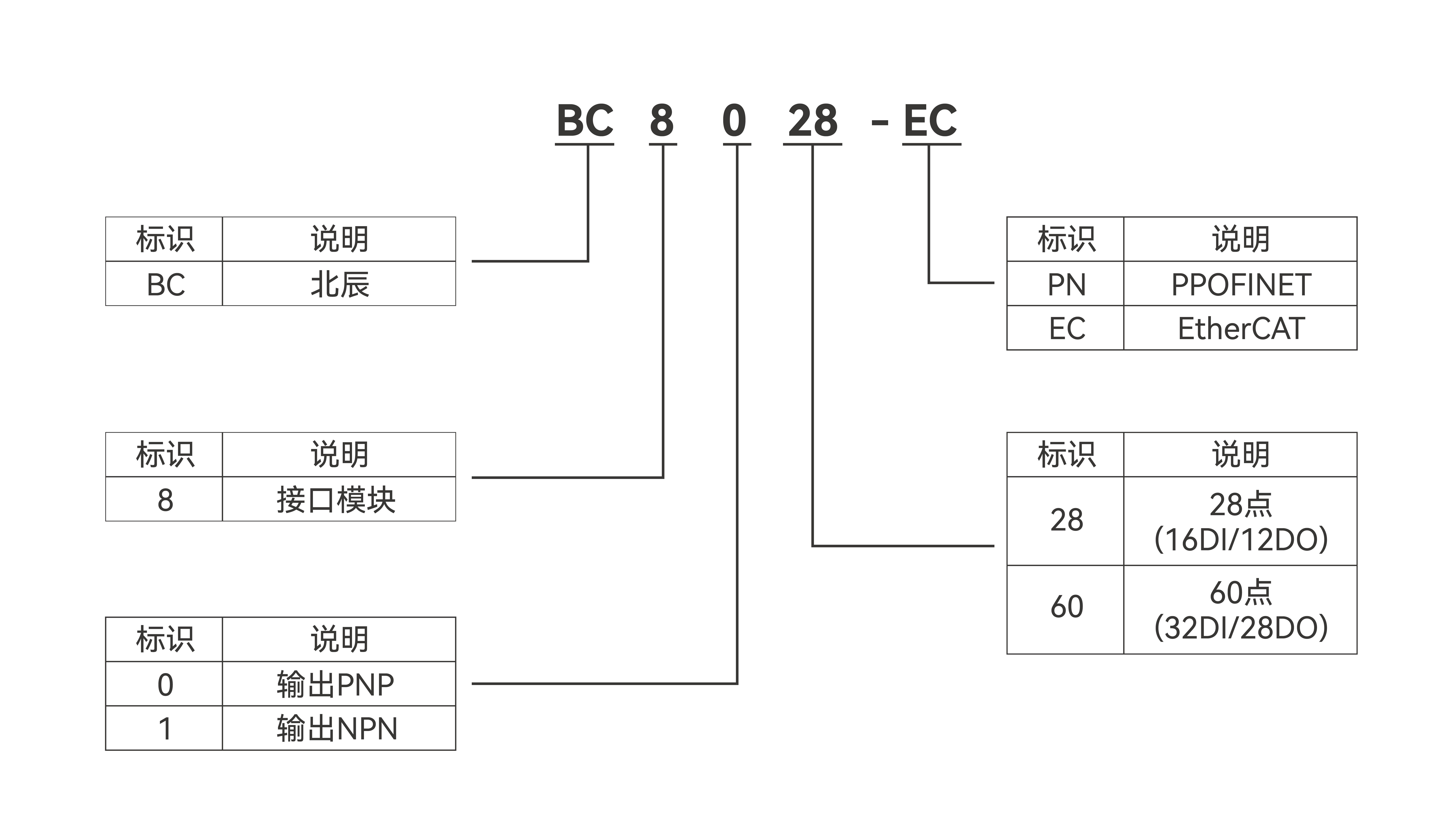

接口模块的定义：

接口模块和扩展模块型号：

名称	型号	备注
接口模块	BC8028-EC	自带16DI（PNP/NPN），12DO（PNP），EtherCAT协议
接口模块	BC8128-EC	自带16DI（PNP/NPN），12DO（NPN），EtherCAT协议
接口模块	BC8060-EC	自带32DI（PNP/NPN），28DO（PNP），EtherCAT协议
接口模块	BC8160-EC	自带32DI（PNP/NPN），28DO（NPN），EtherCAT协议
扩展模块	BC1016	数字量输入，16DI（PNP/NPN）
扩展模块	BC2016	数字量输出，16DO（PNP）/0.75A
扩展模块	BC2116	数字量输出，16DO（NPN）/0.75A
扩展模块	BC3016	数字量输入输出，8DI（PNP/NPN），8DO（PNP）/0.75A
扩展模块	BC3116	数字量输入输出，8DI（PNP/NPN），8DO（NPN）/0.75A
扩展模块	BC4004	模拟量输入，4AI，电压：±2.5V，0~5V，±5V，0~10V，±10V；电流：0~20mA，4~20mA，±20mA
扩展模块	BC5004	模拟量输出，4AO，电压：0~5V， 0~10V；电流：0~20mA，4~20mA
扩展模块	BC6004	热电偶，4TC，类型：K/S/R/B/J/N/E/T
扩展模块	BC7004	热电阻，4RTD，类型：PT10/PT100/PT1000/Cu50

技术参数：

接口模块	BC8028/BC8128-EC	BC8060/BC8160-EC
总线协议	EtherCAT
地址设置	根据主站
可扩展I/O模块数量	7
系统电压输入	DC24V（±25%）
系统电流输入	200mA	220mA
输入点数	16	32
访问类型接线方式 IO输入电压 IO输入电流 “0”信号电平 “1”信号电平	2 Byte PNP/NPN DC24V（±25%） 10mA/Ch -3~5V（PNP）/15~30V（NPN） 15~30V（PNP）/-3~5V（NPN）	4 Byte PNP/NPN DC24V（±25%） 10mA/Ch -3~5V（PNP）/15~30V（NPN） 15~30V（PNP）/-3~5V（NPN）
输出点数	12	28
访问类型接线方式负载类型 IO输出电压 IO输出电流过压保护过流保护	2 Byte PNP（BC8028），NPN（BC8128）阻性负载，感性负载，灯泡 DC24V（±25%） 0.5A/Ch（MAX）支持支持	4 Byte PNP（BC8060），NPN（BC8160）阻性负载，感性负载，灯泡 DC24V（±25%） 0.5A/Ch（MAX）支持支持
隔离方式	光耦隔离
隔离耐压	AC500V
工作温度	-10~60℃
相对湿度	95%无冷凝
尺寸（LWH）	120.5 * 80 * 62	203 * 80 * 62
认证	CE认证
