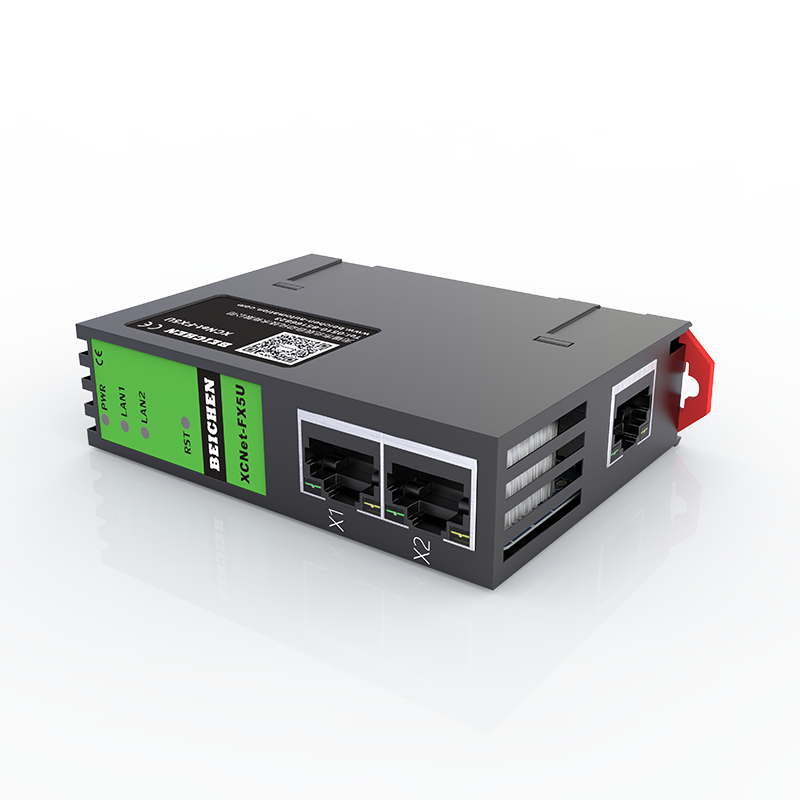

XCNet-FX5U(三菱FX5U)

产品简介 XCNet-FX5U是一款高性能协议转换网关,是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理)而设计,用于三菱MELSEC iQ-F(FX5U、FX5UJ和FX5UC)系列PLC的以太网数据采集,非常方便构建生产管理系统。
XCNet-FX5U具备两个物理性接口,LAN1和LAN2口分别具备独立的局域网能力。其中LAN1为一个双RJ45接口,具备交换机功能,用于连接PLC;LAN2为单端口RJ45,主要用于上位机采集或者触摸屏的连接。
XCNet-FX5U可以实现NAT的地址转换的功能,即可将LAN1口所连接PLC的IP地址,映射到LAN2口任意IP地址;方便解决了现场设备无法修改IP地址的问题。
XCNet-FX5U的LAN1将自动与PLC建立连接,将FX5U映射成LAN2口的ModbusTCP和SLMP(MC3E)服务器。

XCNet-FX5U功能:

1、安装在35mm的导轨上,LAN1为双端口的RJ45,具备交换机功能,此端口连接PLCLAN2为单端口RJ45,可以连接触摸屏或上位机系统;XCNet-FX5U外接24VDC电源供电。

2集成WEB服务器,通过网页可设置设备参数和运行诊断;也可以通过BCDevice工具进行配置;可以任意从LAN1LAN2口进行配置。

3、将三菱FX5U映射成LAN2口的ModbusTCPSLMPMC3E)服务器,可在不配置三菱PLC的情况下,实现ModbusTCPSLMPMC3E帧)连接。

4、实现NAT功能,可跨网段转发TCPUDP协议报文,实现扩网段访问PLC数据。

5LAN2支持ModbusTCP服务器功能,可将FX5U映射成LAN2ModbusTCP服务器,Modbus和三菱PLC内部软元件的映射关系可自由编辑。

6LAN2支持SLMPMC3E)服务器功能,可将FX5U映射成LAN2SLMPMC3E)服务器,方便OPC使用三菱以太网驱动功能。

7LAN2口最多可支持32个上位机访问。

8、采用三菱SLMPMC3E)协议或者ModbusTCP的方式,皆可实现高级语言(如VBVCC#等)编程,实现与PLC的数据通讯,方便开发生产管理系统。

9支持OPC通道的SCADA(上位组态软件)以OPC方式与PLC通讯。

10支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。

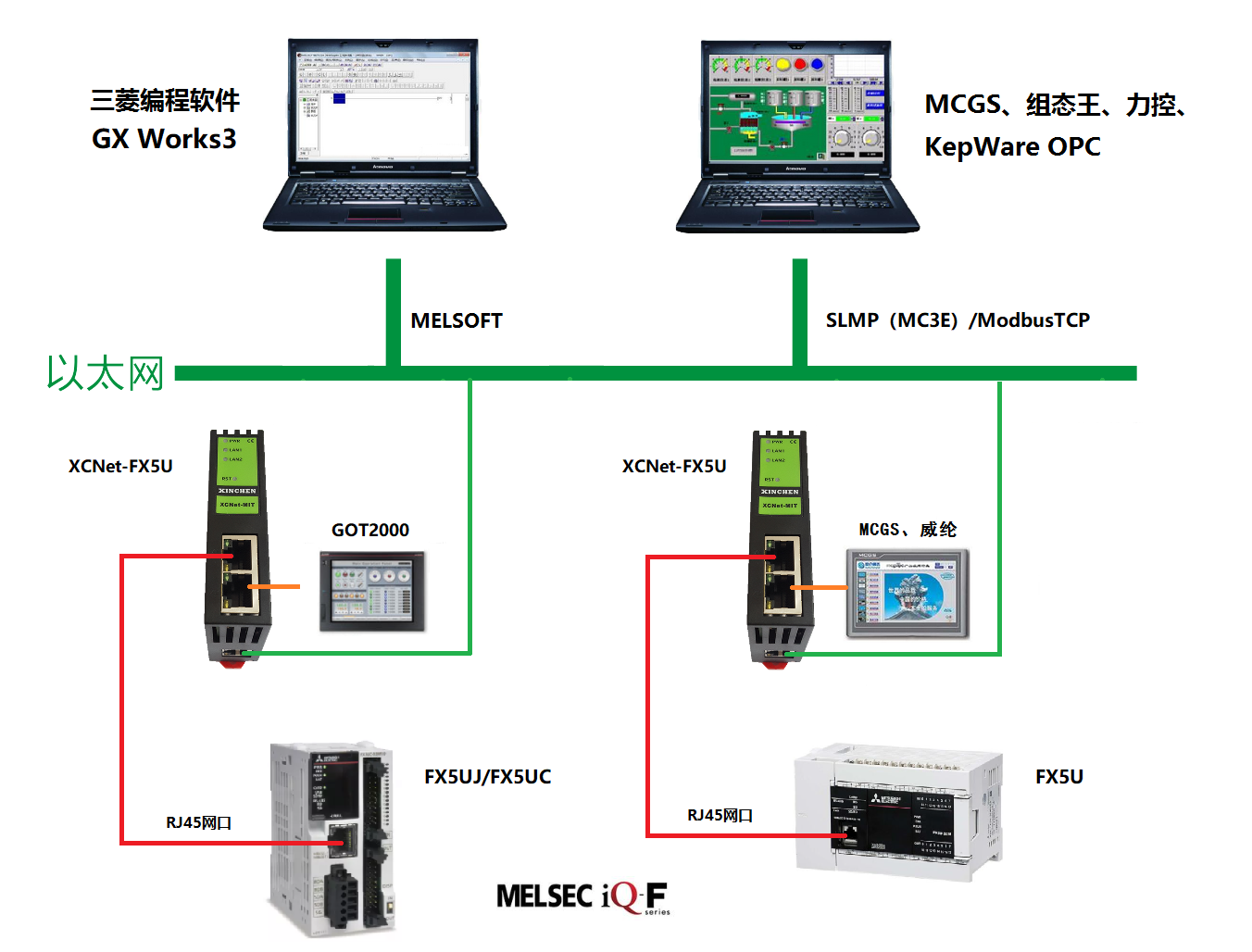

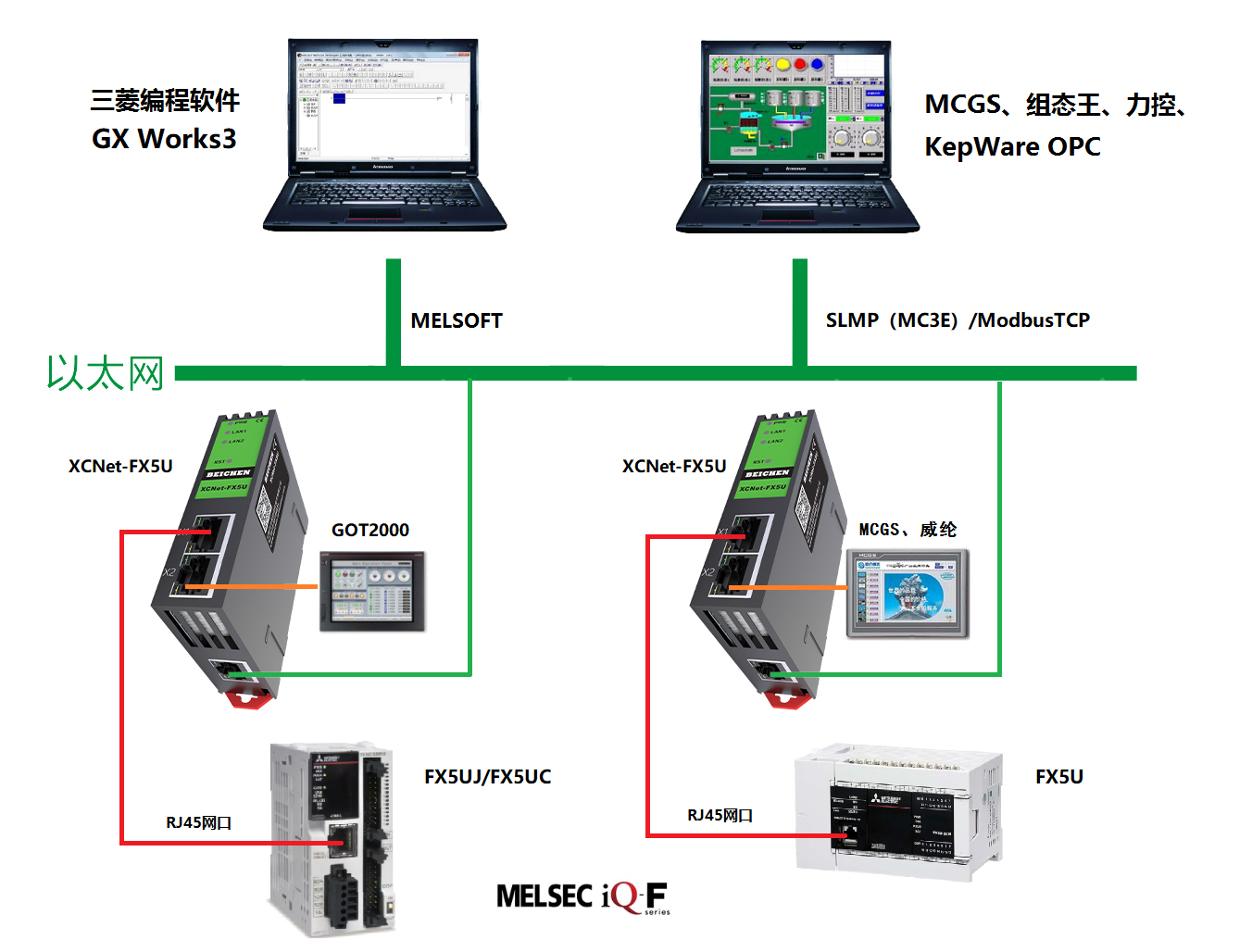

典型应用:


技术参数:

产品型号

XCNet-FX5U

描述

三菱FX5U系列PLC以太网通讯处理器

颜色

金属黑

状态显示

Pwr,LAN1,LAN2

以太网接口

接口类型

传输速率

协议支持

TCP连接数

IEEE 802.3兼容,Link/Active指示灯,线序自适应,支持Auto-MDIX

RJ45母插座

10/100Mbps

MELSOFT、ModbusTCP、MC(3E帧)等

32

LAN1接口(连PLC)

接口类型

传输速率

协议支持

Ethernet

RJ45*2

10/100M

TCP、UDPBroadcast、MELSOFT

LAN2 接口(连上位)

接口类型

传输速率

协议支持

Ethernet

RJ45*1

10/100M

MELSOFT、ModbusTCP、SLMP(MC3E)

编程软件

组态软件

OPC 软件

GX Works3

昆仑通态、组态王、三维力控等

KepWare OPC

诊断和参数设置

IE浏览器,默认192.168.2.188(LAN1)、默认192.168.1.188(LAN2)

BCDevice搜索配置工具

供电方式

电压类型

外接 24VDC

24VDC/100mA

工作温度

0~60℃

工作湿度

90%非凝露

安装方式

35mm导轨安装

电磁兼容性

2014/30/EU

RoSH生产

抗震动

4.5mm/30Hz/10Min

ESD

6KV

出厂老化

60度老化箱运行168小时,通断电50000万次

通讯稳定性

持续30天与PLC不间断通讯,1亿3千万次通讯0错误

认证

CE认证

尺寸(L*W*H)

90*24*65mm

重量

120g
