BCNet-VB(丰炜)

产品简介 BCNet-VB是一款经济型的以太网通讯处理器,是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理)而设计,用于丰炜VB/VH系列PLC的以太网数据采集,非常方便构建生产管理系统。
BCNet-VB采用模块化设计,出厂带通讯线。不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口X2与PLC进行通讯。

BCNet-VB功能:

1、安装在35mm的导轨上,COM1口直接连接至VB编程通讯口(USB口),并扩展一个COM2口用于触摸屏通讯。

2、集成WEB服务器,通过网页可设置设备参数和运行诊断。

3、对丰炜PLC编程口通讯参数自适应,无需额外设置。

4、实现丰炜PLC编程软件Ladder Master的以太网通信功能。

5、支持三菱MC(1E帧)协议通信,可方便快捷的将丰炜PLC接入三菱监控系统。

6、集成ModbusTCP服务器,支持FC1、FC2、FC3、FC5、FC6、FC16,Modbus数据区自动映射至丰炜PLC的数据区。

7、采用MC通信协议或ModbusTCP方式,皆可实现高级语言(如VB、VC、C#等)编程,实现与丰炜PLC的数据通讯,方便开发生产管理系统。

8、支持OPC通道的SCADA(上位组态软件)以OPC方式与丰炜PLC通讯。

9、允许6台PC同时采集PLC数据,且连接协议方式任意使用。

10、支持用户侧通过以太网实现固件升级。

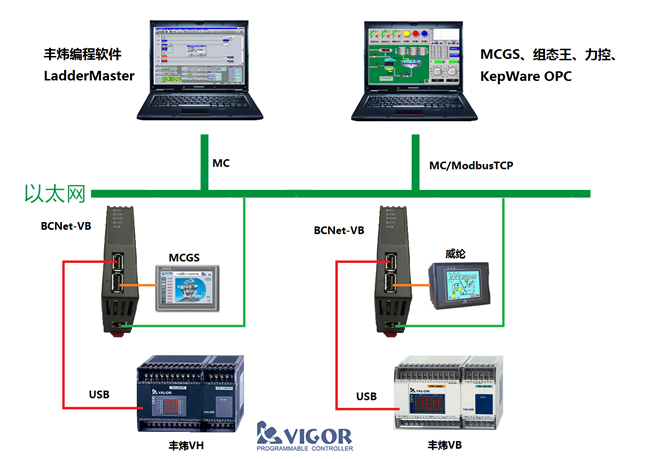

典型应用:


技术参数:

产品型号

BCNet-VB

描述

丰炜VB/VH系列PLC以太网通讯处理器

颜色

金属黑

状态显示

Pwr,COM1,COM2,Link

以太网接口

接口类型

IEEE 802.3兼容,Link/Active指示灯,线序自适应,支持Auto-MDIX

RJ45母插座

传输速率协议支持

TCP连接数

10/100Mbps

Ladder Master、MC、ModbusTCP、BCNetTCP6

X1 接口(连PLC)

接口类型

传输速率

协议支持

RS232

USB母座

9.6K、19.2K、38.4K、115.2Kbps

丰炜PLC编程口

X2 接口(连HMI)

接口类型

传输速率

协议支持

RS232

USB母座

9.6K、19.2K、38.4K、115.2Kbps

丰炜PLC编程口

编程软件

组态软件

OPC 软件

Ladder Master

昆仑通态、组态王、三维力控等

KepWare OPC

诊断和参数设置

IE浏览器,默认192.168.1.178,BCDevice

供电方式

电压类型

外接24VDC

24VDC/100mA

工作温度

0~60℃

工作湿度

90%非凝露

安装方式

35mm导轨安装

电磁兼容性

2014/30/EU

RoSH生产

抗震动

4.5mm/30Hz/10Min

ESD

6KV

出厂老化

60度老化箱运行168小时,通断电50000万次

通讯稳定性

持续30天与PLC不间断通讯,1亿3千万次通讯0错误

认证

CE认证

尺寸(L*W*H)

90*24*65mm

重量

120g
