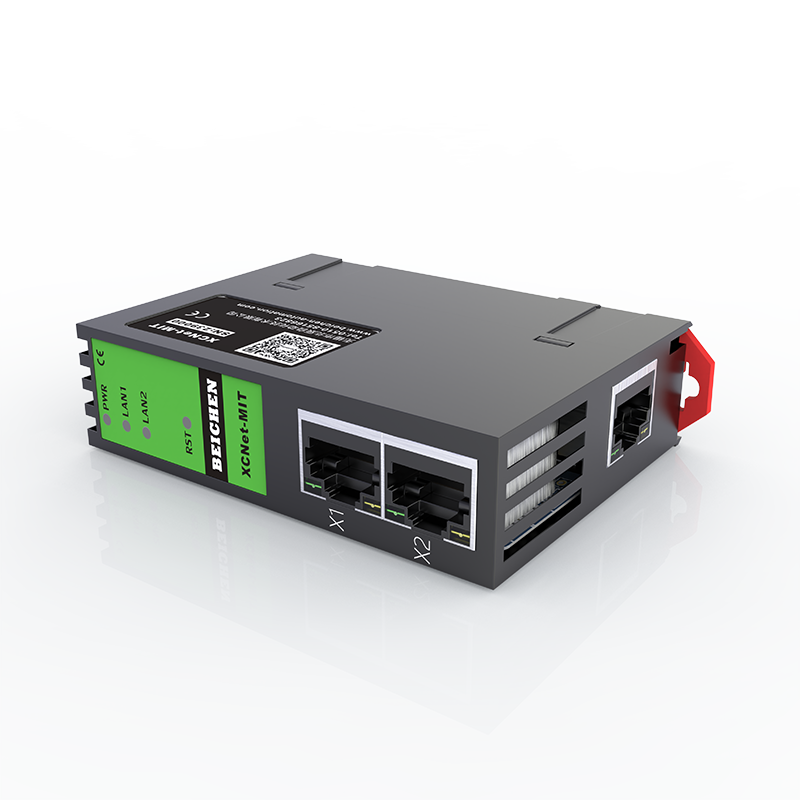

XCNet-MIT（三菱Q/L）

产品简介 XCNet-MIT是一款高性能协议转换网关，用于三菱Q03UDE、Q03UDV、L系列等网口PLC的以太网数据采集，非常方便构建生产管理系统。
XCNet-MIT具备LAN1、LAN2两个物理性接口，可将LAN1口所连接PLC的IP地址和端口号，映射到LAN2口的任意IP和端口号。XCNet-MIT可将LAN1口的三菱MELSOFT协议自动映射成LAN2口的ModbusTCP协议和MC（3E帧）服务器。

XCNet-MIT功能：

1、安装在35mm的导轨上，LAN1为双端口的RJ45，具备交换机功能，此端口连接PLC；LAN2为单端口RJ45，可以连接触摸板或上位机系统；XCNet-MIT外接24VDC电源供电。

2、集成WEB服务器，通过网页可设置设备参数和运行诊断；也可以通过BCDevice工具进行配置；可以任意从LAN1或LAN2口进行配置。

3、实现三菱内部协议MELSOFT连接，可将MELSOFT协议映射成LAN2口的ModbusTCP和MC（3E帧）服务器，可在不配置三菱PLC的情况下，实现ModbusTCP和MC(3E帧)协议连接。

4、实现NAT功能，将LAN1口所连接PLC的IP地址和端口号，映射到LAN2口的任意IP和端口号。

5、LAN2口可支持ModbusTCP服务器功能，可以将MELSOFT连接的PLC映射成LAN2口的ModbusTCP服务器；Modbus和三菱PLC内部软元件的映射关系可自由编辑。

6、LAN2口可支持MC（3E帧）协议服务器功能，可以将MELSOFT连接的PLC映射成LAN2口的MC（3E帧）协议服务器，方便OPC使用三菱以太网驱动功能。

7、LAN2口最多可支持32个上位机访问。

8、采用三菱MC（3E帧）协议或者ModbusTCP的方式，皆可实现高级语言（如VB、VC、C#等）编程，实现与PLC的数据通讯，方便开发生产管理系统。

9、支持OPC通道的SCADA（上位组态软件）以OPC方式与PLC通讯。

10、支持用户侧通过以太网实现固件更新，免费提供集成更多功能的固件，一次购买硬件，永久升级。

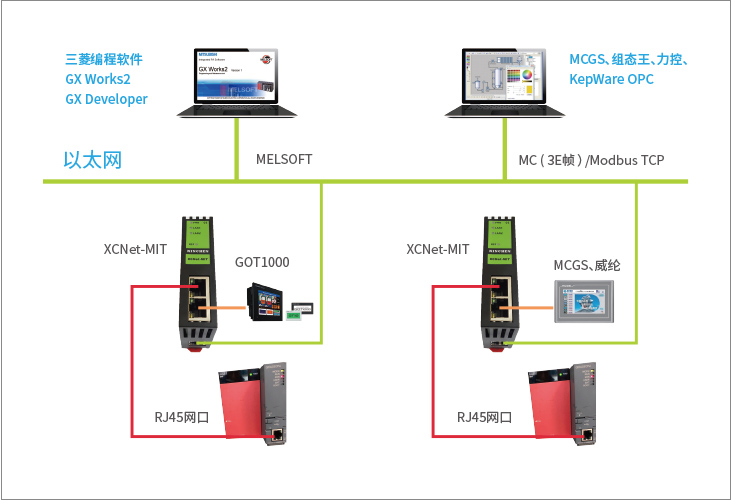

典型应用：

技术参数：

产品型号	XCNet-MIT
描述	三菱Q系列PLC以太网通讯处理器
颜色	金属黑
状态显示	Pwr，LAN1，LAN2
以太网接口接口类型传输速率协议支持 TCP连接数	IEEE 802.3兼容，Link/Active指示灯，线序自适应，支持Auto-MDIX RJ45母插座 10/100Mbps MELSOFT、ModbusTCP、MC(3E帧)等 32
LAN1接口（连PLC）接口类型传输速率协议支持	Ethernet RJ45*2 10/100M TCP/IP、MELSOFT
LAN2 接口（连上位）接口类型传输速率协议支持	Ethernet RJ45*1 10/100M TCP/IP、ModbusTCP、MC(3E帧)
编程软件组态软件 OPC 软件	GX Works2、GX Devleper 昆仑通态、组态王、三维力控等 KepWare OPC
诊断和参数设置	IE浏览器，默认192.168.2.188(LAN1)、默认192.168.1.188(LAN2) BCDevice搜索配置工具
供电方式电压类型	外接 24VDC 24VDC/100mA
工作温度	0~60℃
工作湿度	90%非凝露
安装方式	35mm导轨安装
电磁兼容性	2014/30/EU
RoSH生产	是
抗震动	4.5mm/30Hz/10Min
ESD	6KV
出厂老化	60度老化箱运行168小时，通断电50000万次
通讯稳定性	持续30天与PLC不间断通讯，1亿3千万次通讯0错误
认证	CE认证
尺寸（LWH）	902465mm
重量	120g
