BCNet-R20/R40功能：
1、支持以太网的PLC、触摸屏、变频器和伺服器，以及各种仪表仪器的以太网远程上下载程序、监控、调试；
2、支持WinCC、组态王、力控等组态软件远程组态、远程监控；
3、可通过4G、有线、WiFi接入互联网，默认采用自动冗余方式智能选择联网方式；
4、采用1.8寸高清液晶显示面板，实时显示模块运行和诊断信息；
5、LAN口是两个具备交换机功能的RJ45接口，可接PLC、触摸屏等工控设备；
6、集成WEB服务器，通过网页快速配置运行参数和查看设备信息等；
7、安装在35mm的导轨上，外置天线安装，外接24VDC电源供电，安装使用简单快捷；
8、支持用户侧通过以太网实现固件更新，一次购买硬件，永久升级。

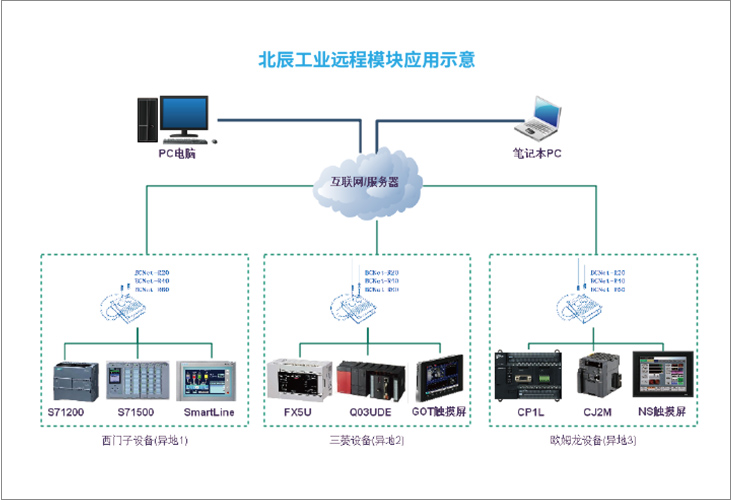

典型应用
技术参数：
|
产品型号
|
BCNet-R20/R40
|
|
描述
|
工业远程通讯网关，支持4G、WiFi和有线宽带联网方式
|
|
颜色
|
金属黑
|
|
状态显示
|
1.8寸高清液晶显示
|
|
WAN接口
接口类型
传输速率
协议支持
|
IEEE 802.3兼容，Link/Active指示灯，线序自适应，支持Auto-MDIX
RJ45母插座
10/100Mbps
DHCP、TCP/IP、IPv4
|
|
LAN接口
接口类型
传输速率
协议支持
|
IEEE 802.3兼容，Link/Active指示灯，线序自适应，支持Auto-MDIX
双RJ45母插座
10/100Mbps
DHCP、TCP/IP、IPv4
|
|
WiFi接口
接口类型
传输速率
安全机制
协议支持
|
IEEE802.11 b/g/n/e/i @2.4 G~2.5 G (2400 M~2483.5 M)
外置高增益天线
150Mbps
WPA、WPA2 PSK、WPS
CSMA/CA、TCP/IP、IPX/SPX、DHCP
|
|
4G接口类型（R40）
SIM卡槽
4G支持频段
4G传输速率
|
外置高增益天线
标准卡槽
LTE FDD: B1/B3/B5/B8
LTE TDD: B38/B39/B40/B41
WCDMA: B1/B8
TD-SCDMA: B34/B39
CDMA: BC0
GSM: 900/1800MHz
LTE:
LTE FDD:最大150Mbps (DL)/最大50Mbps (UL)
LTE TDD:最大130Mbps (DL)/最大35Mbps (UL)
UMTS:
DC-HSDPA:最大42Mbps (DL)
HSUPA:最大5.76Mbps (UL)
WCDMA:最大384Kbps (DL)/最大384Kbps (UL)
TD-SCDMA:
最大4.2Mbps (DL)/最大2.2Mbps (UL)
CDMA2000:
EVDO:最大3.1Mbps (DL)/最大1.8Mbps (UL)
1X Advanced:最大307.2Mbps (DL/UL)
GSM:
EDGE:最大296Kbps (DL)/最大236.8Kbps (UL)
GPRS:最大107Kbps (DL)/最大85.6Kbps (UL)
|
|
诊断和参数设置
|
IE浏览器，默认192.168.1.158(WAN)，192.168.1.168(LAN)
BCDeviceV1021版本以上
|
|
供电方式
电压类型
|
外接24VDC
24VDC/100mA
|
|
工作温度
|
0~60℃
|
|
工作湿度
|
90%非凝露
|
|
安装方式
|
35mm导轨安装
|
|
电磁兼容性
|
2014/30/EU
|
|
RoSH生产
|
是
|
|
抗震动
|
4.5mm/30Hz/10Min
|
|
ESD
|
6KV
|
|
出厂老化
|
60度老化箱运行168小时，通断电50000万次
|
|
通讯稳定性
|
持续30天与PLC不间断通讯
|
|
认证
|
CE认证
|
|
尺寸（L*W*H）
|
123.5*102*42.5mm
|
|
重量
|
300g
|
