BCNet-S7300-S功能
1、 支持多主站通讯，扩展口可以连触摸屏或其他主站。
2、 通过WEB服务器或配置诊断工具BCDevice对设备进行参数设置和运行诊断。
3、 波特率9.6Kbps~6Mbps自适应。
4、 安装在35mm导轨上，通DP电缆连接PLC的PPI/MPI/PROFIBUS通讯口上，需外接24VDC电源供电。
5、 集成WiFi功能，支持AP模式、STA模式和AP+STA模式。
6、通过WiFi可进行PLC编程、数据采集和数据交换。
7、支持与S7-200、S7-200SMART 、S7-1200/1500、S7-300、S7-400的以太网接口进行通讯的功能和ModbusTCP主从站功能。
8、扩展的九针母口，支持modbusRTU的主从站功能。
9、支持西门子S7以太网通讯驱动，包括MicroWIN、STEP7、博途和WinCC等。
10、用户可以按照BCNetS7协议采用高级语言编程（如VB、VC、C#等），实现与S7-200/300/400的数据通讯，方便开发生产管理系统。
11、免费提供BCNetS7 OPC服务器，支持OPC通道的SCADA以OPC方式与PLC进行通讯。
12、集成ModbusTCP服务器， Modbus数据区可自动或编辑映射至S7-200/300/400寄存器。
13、可同时实现S7TCP连接、ModbusTCP通讯，最多支持32个上位机的连接。
14、支持用户侧通过以太网实现固件更新，一次购买，永久升级。

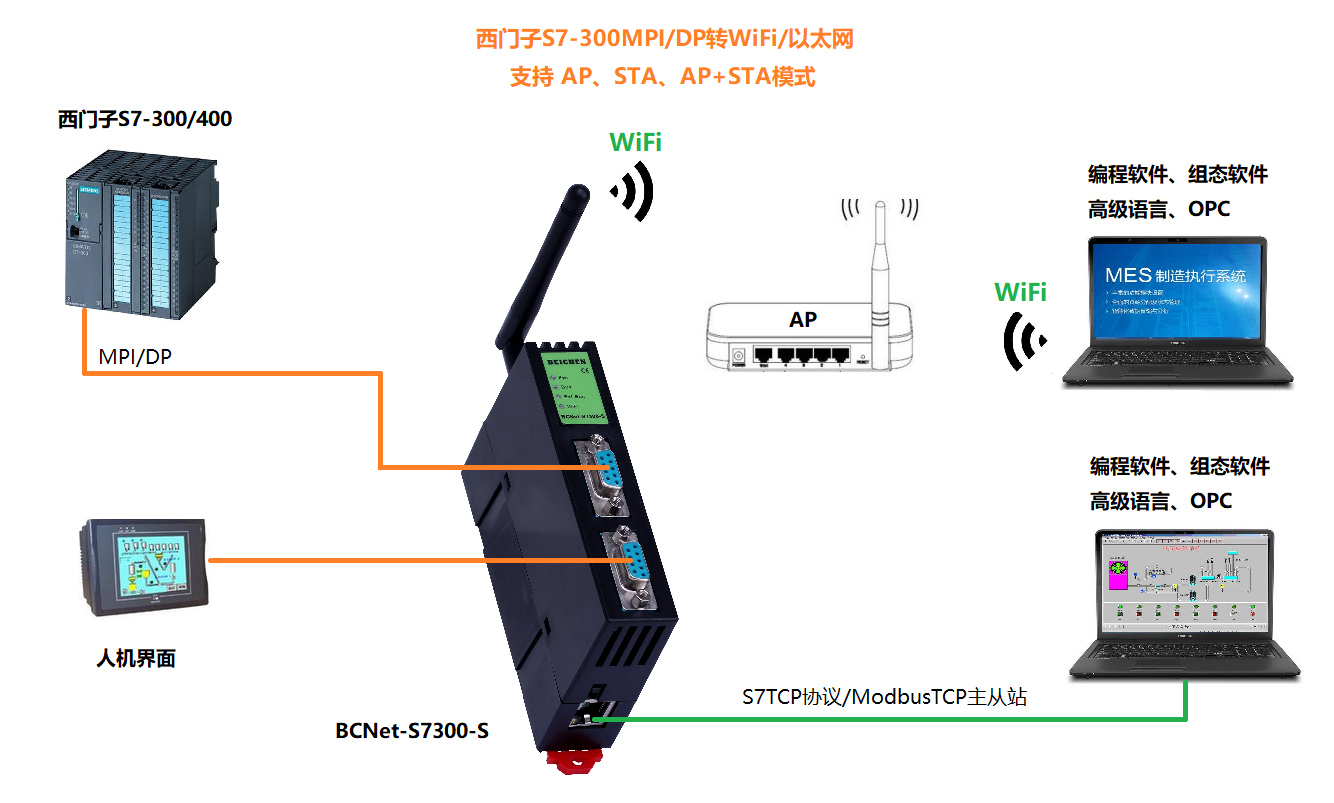

典型应用

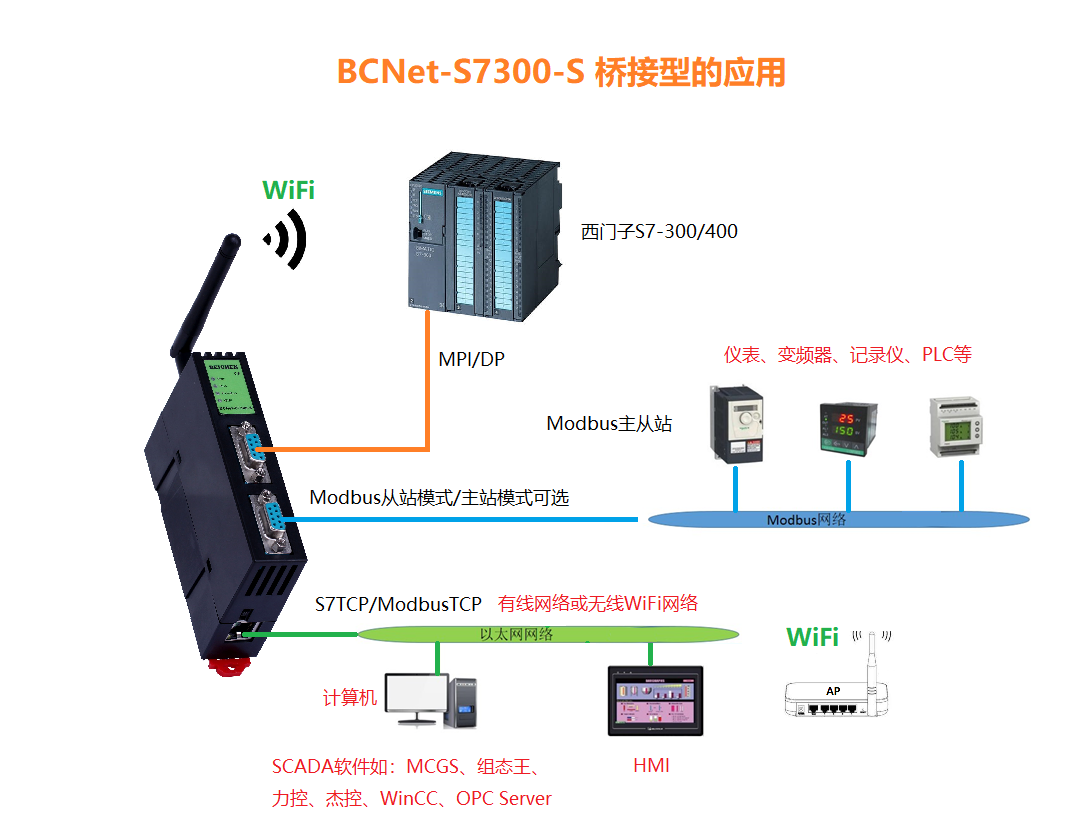

BCNet-S7300-S桥接型典型应用
技术参数
|
产品型号
|
BCNet-S7300-S
|
|
描述
|
西门子S7-300以太网通讯处理器
|
|
颜色
|
金属黑
|
|
状态显示
|
Pwr，Bus，WiFi
|
|
以太网接口
接口类型
输出速率
协议支持
连接数
|
Link/Active指示灯，自动极性交叉
RJ45母插座
10/100Mbps
西门子S7TCP、ModbusTCP、BCNetS7
最大32个
|
|
WiFi接口
接口类型
发射功率
接收灵敏度
无线类型
安全机制
协议支持
TCP连接数
|
802.11 b/g/n 2.4G-2.5G
外置高增益天线
+26dBm(MAX,2.4G 802.11b/g/n)
-89dBm(802.11b)、-74dBm(802.11g)、-72dBm(802.11n)
Station/AP模式
WPA-PSK/WPA2-PSK/WEP
西门子S7TCP、ModbusTCP、BCNetS7
最大32个
|
|
S7接口
接口类型
传输速率
协议支持
|
RS485
DSUB九针公
9.6K、19.2K、187.5K、500K、1.5M、3M、6M，波特率自适应
PPI/MPI从站/MPI主从站/PROFIBUS
|
|
人机接口
接口类型
输出速率
协议支持
人机类型
|
RS485
DSUB九针母
9.6K、19.2K、187.5K、500K、1.5M、3M、6M，波特率自适应
MPI多主站协议、ModbusRTU主从站
西门子、MCGS、威伦、台达、步科等
|
|
编程软件
组态软件
OPC软件
|
MircroWIN、STEP7、博途
WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH等
KepwareOPC、BCNetS7 OPC
|
|
诊断和参数设置工具
|
IE浏览器，默认192.168.1.188、BCDevice
|
|
供电方式
电压类型
|
PLC端口取电/外接24V
24VDC/100mA
|
|
工作温度
|
0~60℃
|
|
工作湿度
|
95%非凝露
|
|
电磁兼容性
|
2014/30/EU
|
|
认证
|
CE认证
|
|
尺寸(L*W*H)
|
115*27*75mm
|
|
重量
|
150g
|
