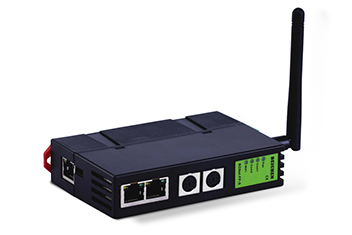

BCNet-FP-S(松下,无线)

产品简介 BCNet-FP-S用于松下FP-XH、FP-X、FP-X0、FP0、FP0R、FP2SH系列PLC的以太网数据采集,非常方便构建生产管理系统。模块集成WiFi功能,支持AP模式、STA模式和AP+STA模式,带胶棒和磁吸天线,方便构建WiFi网络,直接通过WiFi进行PLC编程、数据采集。
BCNet-FP-S采用即插即用设计,不占用PLC通讯口,即编程软件/上位机软件通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口与PLC进行通讯,支持工控领域内绝大多数SCADA软件,支持松下以太网协议和ModbusTCP通讯方式。
有BCNet-FP-S圆口和BCNet-FP-S端子两种型号,FP-XH选BCNet-FP-S端子,其他型号的PLC选BCNet-FP-S圆口。

BCNet-FP-S功能

1、安装在35mm的导轨上,无需外接电源。COM1口连PLC的圆口或端子,COM2扩展口用于触摸屏通讯。

2、通过WEB服务器或配置诊断工具BCDevice均可对设备进行参数设置和运行诊断。

3、自动识别PLC型号,自动匹配PLC和HMI串行参数,无需额外配置。

4、集成WiFi功能,支持AP模式、STA模式和AP+STA模式。

5、通过WiFi可进行PLC编程、数据采集。

6、实现与松下编程软件FPWIN GR的以太网通讯。

7、支持松下ET-LAN以太网协议通信,支持上位机软件(组态王、MCGS、力控、KepWare OPC服务器等)访问。

8、集成ModbusTCP服务器,支持FC1、FC2、FC3、FC5、FC6、FC16,Modbus数据区自动映射至PLC数据区。

9、采用ModbusTCP,可实现高级语言(如VB、VC、C#等)编程,实现与PLC的数据通讯,方便开发生产管理系统。

10、支持OPC通道的SCADA(上位组态软件)以OPC方式与PLC通讯。

11、可同时实现FPWIN GR、ET-LAN、ModbusTCP连接方式,支持32个上位机的连接。

12、支持用户侧通过以太网实现固件更新,一次购买,永久升级。


典型应用



技术参数

产品型号

BCNet-FP-S

描述

松下FP系列PLC以太网通讯处理器

颜色

金属黑

状态显示

Pwr,Com1,Com2,WiFi

以太网接口

接口类型

输出速率

协议支持

TCP连接数

Link/Active指示灯,自动极性交叉

RJ45母插座

10/100Mbps

ET LAN、ModbusTCP

最大32个

WiFi接口

接口类型

发射功率

接收灵敏度

无线类型

安全机制

协议支持

TCP连接数

802.11 b/g/n 2.4G-2.5G

外置高增益天线

+26dBm(MAX,2.4G 802.11b/g/n)

-89dBm(802.11b)、-74dBm(802.11g)、-72dBm(802.11n)

Station/AP模式

WPA-PSK/WPA2-PSK/WEP

ET LAN、ModbusTCP

最大32个

X1接口(连PLC)

接口类型

传输速率

协议支持

RS232

圆口或端子

9.6K、19.2K、38.4K、57.6K、115.2K、230.4K

FP编程口

X2接口(连HMI)

接口类型

输出速率

协议支持

RS232

圆口或端子

9.6K、19.2K、38.4K、57.6K、115.2K、230.4K

FP编程口

编程软件

组态软件

OPC软件

FPWIN GR

WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH等

KepwareOPC

诊断和参数设置工具

IE浏览器,默认192.168.1.188、BCDevice

供电方式

电压类型

外接24VDC

24VDC/100mA

工作温度

0~60℃

工作湿度

95%非凝露

电磁兼容性

2014/30/EU

认证

CE认证

尺寸(L*W*H)

115*27*75mm

重量

150g
