BCNet-XJ(信捷)

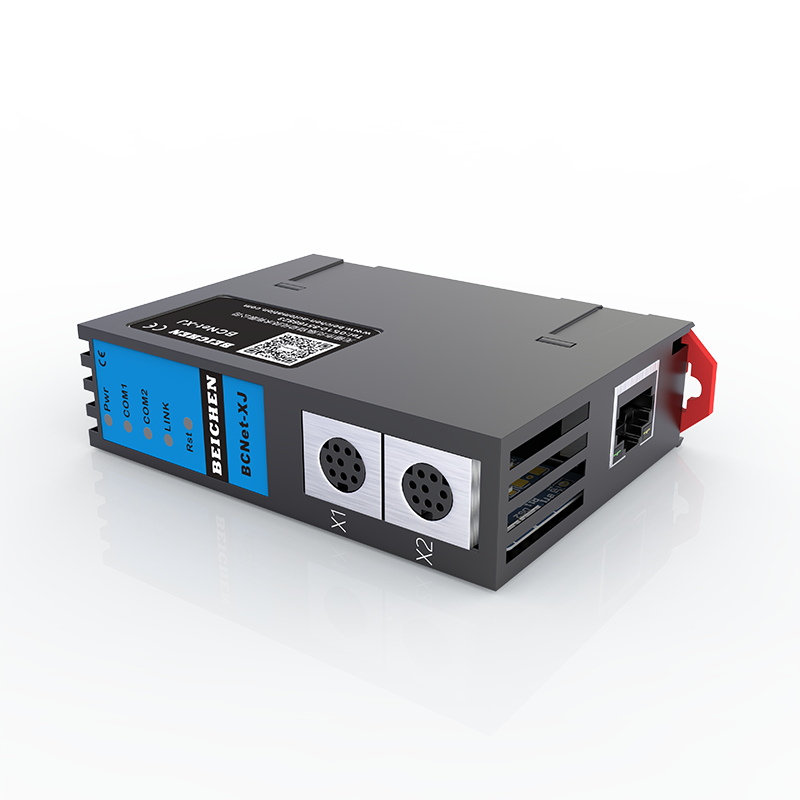

产品简介 BCNet-XJ是一款以太网通讯处理器,是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理)而设计,用于信捷XC/XD/XL等多个系列PLC的以太网数据采集,非常方便构建生产管理系统。
BCNet-XJ采用模块化设计,出厂带通讯线。不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口X2与PLC进行通讯。

BCNet-XJ功能:

1、安装在35mm的导轨上,COM1口直接连接至XJ的MD8编程通讯圆口,并扩展一个COM2口用于触摸屏通讯。BCNet-XJ可直接从PLC编程通讯口获取电源,也可外接24VDC电源。

2、集成WEB服务器,通过网页可设置设备参数和运行诊断,并设置登录保护密码,防止篡改配置数据。

3、自动匹配PLC和HMI串行参数,无需额外配置。

4、实现与信捷编程软件XCPPro的以太网通讯,通过以太网进行程序的读出/写入(包括RUN中写入功能)/比对,可编程控制器运行监视等功能。

5、支持信捷以太网协议通信,可以通过上位机系统对可编程控制器进行软元件数据的读出/写入,通过上位机软件选择信捷以太网驱动后,方便快捷访问。

6、集成ModbusTCP服务器,支持FC1、FC2、FC3、FC5、FC6、FC16,Modbus数据区对应信捷PLC的软元件地址。

7、采用ModbusTCP通信协议或者端口映射的方式,皆可实现高级语言(如VB、VC、C#等)编程,实现与信捷PLC的数据通讯,方便开发生产管理系统。

8、可实现XCPPro、BCNetTCP透传、ModbusTCP连接方式,允许6台PC同时采集PLC数据,且连接协议方式任意使用。

9、支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。

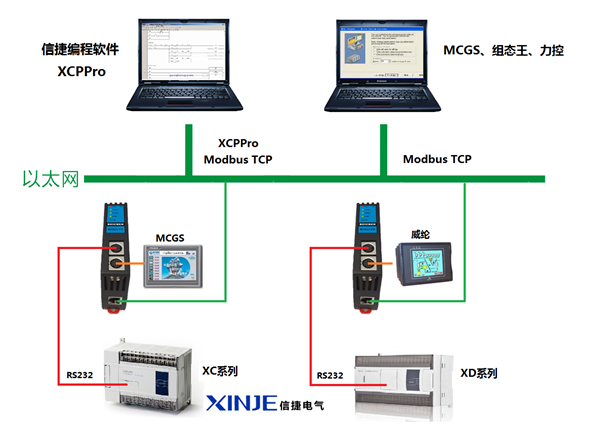

典型应用:


技术参数:

产品型号

BCNet-XJ

描述

信捷PLC以太网通讯处理器

颜色

金属黑

状态显示

Pwr,COM1,COM2,Link

以太网接口

接口类型

传输速率

协议支持

TCP连接数

IEEE 802.3兼容,Link/Active指示灯,线序自适应,支持Auto-MDIX

RJ45母插座

10/100Mbps

XCPPro、ModbusTCP、BCNetTCP等

6

X1 接口(连PLC)

接口类型

传输速率

协议支持

RS232

MD8通讯母口

9.6K、19.2K、38.4K、57.6K、115.2Kbps

XJ编程口(COM1口)

X2 接口(连HMI)

接口类型

传输速率

协议支持

RS232

MD8通讯母口

9.6K、19.2K、38.4K、57.6K、115.2Kbps

XJ编程口(或COM2口)

编程软件

组态软件

XCCPro

昆仑通态、组态王、三维力控等

诊断和参数设置

IE浏览器,默认192.168.1.178,BCDevice

供电方式

电压类型

信捷通讯口直接取电(通讯电缆)或外接24VDC

24VDC/100mA

工作温度

0~60℃

工作湿度

90%非凝露

安装方式

35mm导轨安装

电磁兼容性

2014/30/EU

RoSH生产

抗震动

4.5mm/30Hz/10Min

ESD

6KV

出厂老化

60度老化箱运行168小时,通断电50000万次

通讯稳定性

持续30天与PLC不间断通讯,1亿3千万次通讯0错误

认证

CE认证

尺寸(L*W*H)

90*24*65mm

重量

100g
