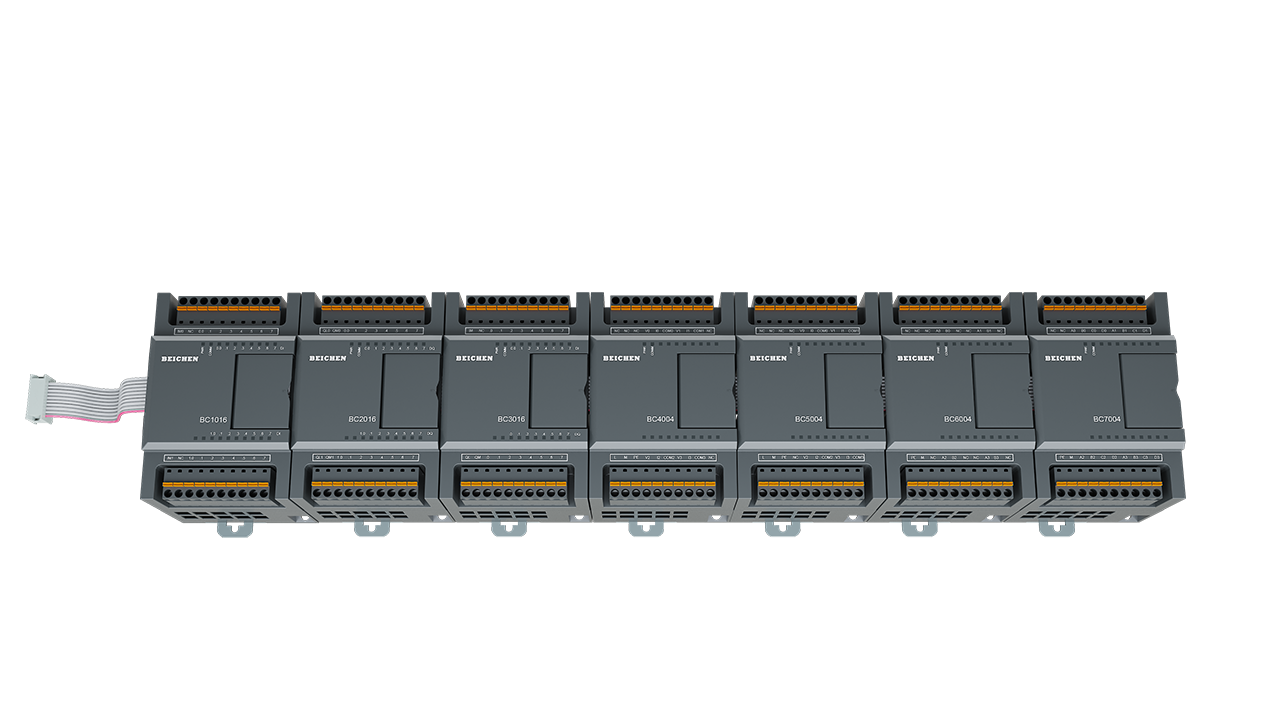

产品简介 BC60系列包含接口模块和扩展模块。BC60接口模块可扩展7个数字量和模拟量模块,包括16路数字量输入,16路数字量输出,8路数字量输入/输出,4路模拟量输入,4路模拟量输出,4路热电阻及4路热电偶,以满足不同应用场合的应用需求。
BC60模拟量输入/输出扩展模块型号
名称 | 型号 | 备注 |
---|---|---|
扩展模块 | BC4004 | 模拟量输入,4AI,电压:±2.5V,0~5V,±5V,0~10V,±10V;电流:0~20mA,4~20mA,±20mA |
扩展模块 | BC5004 | 模拟量输出,4AO,电压:0~5V, 0~10V;电流:0~20mA,4~20mA |
模拟量输入模块

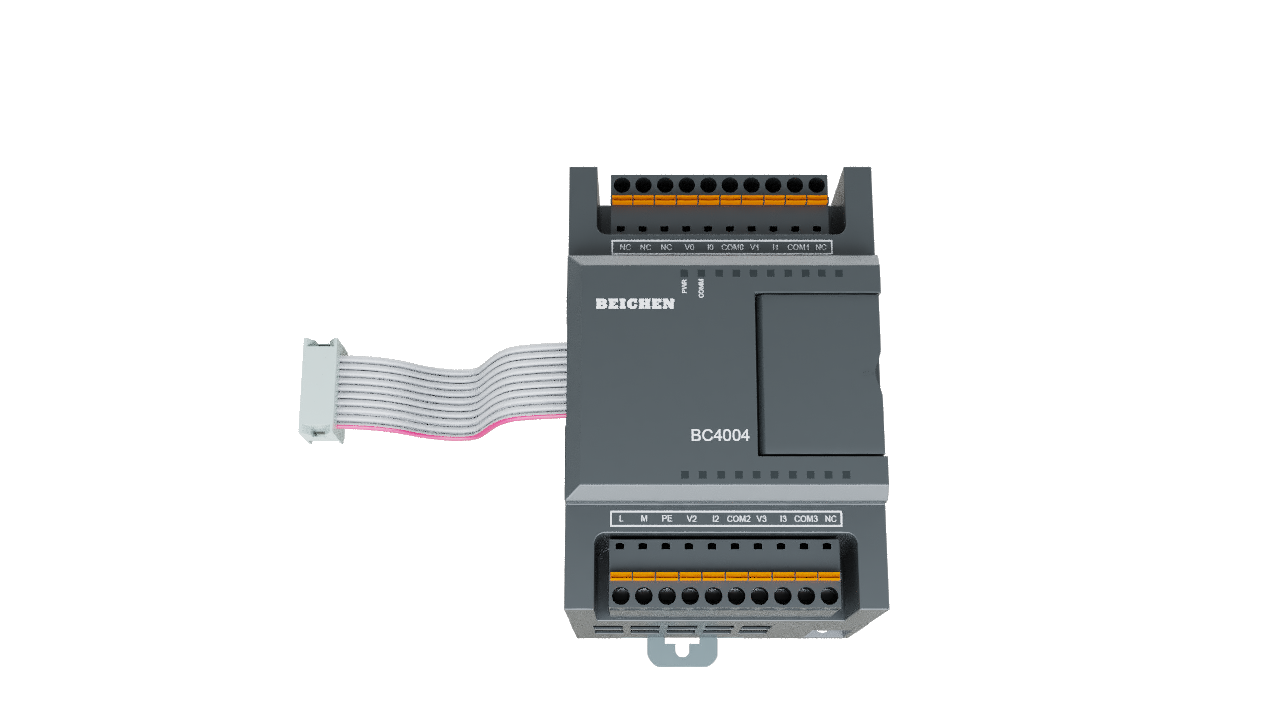

扩展模块BC4004为模拟量输入模块,输入通道为4,可以测量多种类型的电压及电流信号,每个通道可根据需要单独配置。
技术参数:
扩展模块 | BC4004 |
---|---|
输入通道 | 4 |
访问类型 | 2 Byte/Ch |
电压量程 | ±2.5V,0~5V,±5V,0~10V,±10V |
电流量程 | 0~20mA,4~20mA,±20mA |
输入阻抗(电压型) | ≥200KΩ |
输入阻抗(电流型) | 250Ω |
分辨率 | 16位 |
精度 | 电压:±0.1%,电流:±0.2% |
电源电压 | DC24V(±25%) |
工作温度 | -10~60℃ |
相对湿度 | 95%无冷凝 |
尺寸(L*W*H) |
54*80*62 |
认证 | CE认证 |
模拟量输出模块

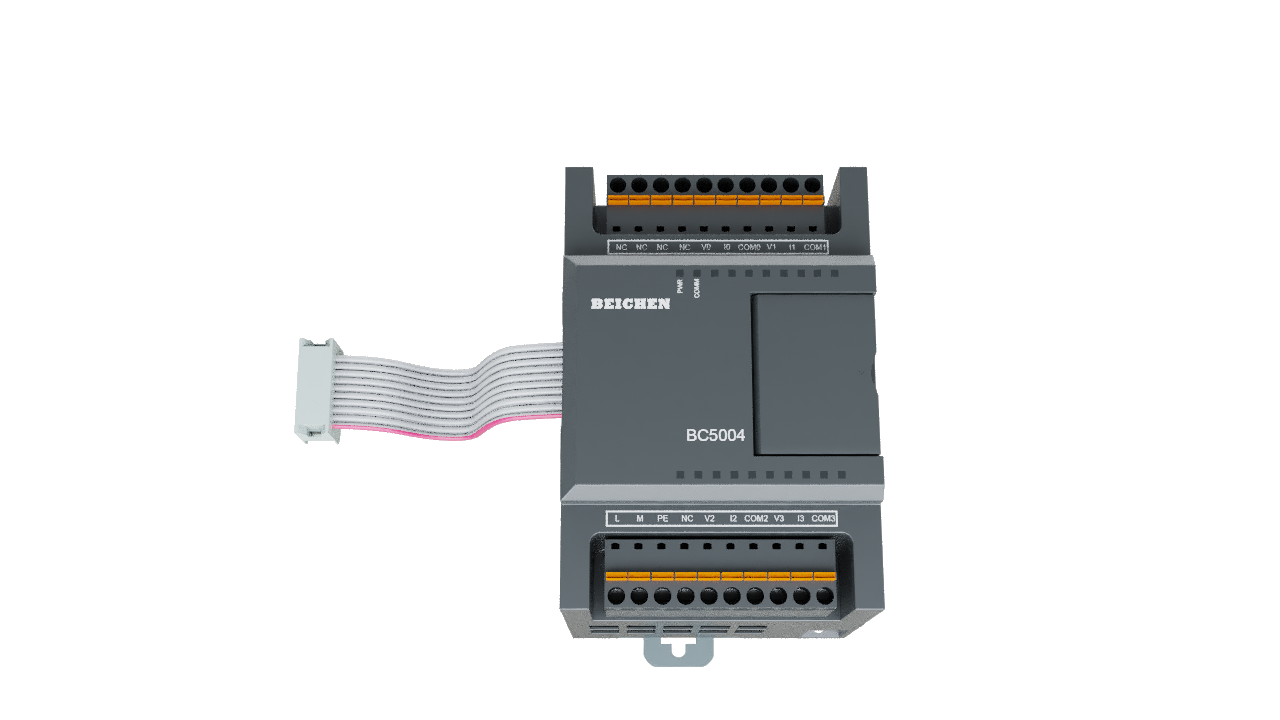

扩展模块BC5004为模拟量输出模块,输出通道为4,可以输出多种类型的电压及电流信号,每个通道可根据需要单独配置。
技术参数:
扩展模块 | BC5004 |
---|---|
输出通道 | 4 |
访问类型 | 2 Byte/Ch |
电压输出 | 0~5V, 0~10V |
电流输出 | 0~20mA,4~20mA |
负载阻抗(电压型) | ≥2KΩ |
负载阻抗(电流型) | ≤500Ω |
分辨率 | 16位 |
精度 | 电压:±0.1%,电流:±0.2% |
电源电压 | DC24V(±25%) |
工作温度 | -10~60℃ |
相对湿度 | 95%无冷凝 |
尺寸(L*W*H) | 54*80*62 |
认证 | CE认证 |
