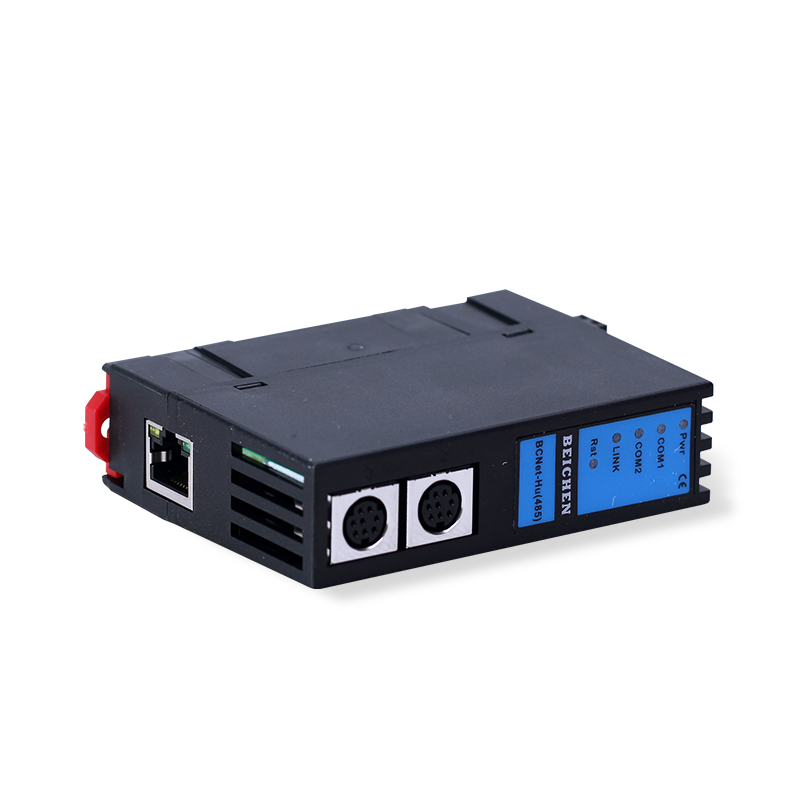

BCNet-HU(汇川)

产品简介 BCNet-HU是一款经济型的以太网通讯处理器,是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理)而设计,用于串口通讯参数配置是Modbus RTU从站的汇川HnU系列PLC的以太网数据采集,非常方便构建生产管理系统。若汇川HnU系列PLC串口通讯参数配置是下载/HMI监控协议,则选BCNet-FX。汇川紧凑型EASY系列小型PLC,可选网络耦合器BCNet-NAT或BCNet-MB。

BCNet-HU功能:

1、安装在35mm的导轨上,通过通讯线直接连接PLC的ModbusRTU(RS485/RS422)接口。

2、集成WEB服务器,通过网页可设置设备参数和运行诊断,并设置登录保护密码,防止篡改配置数据。

3、本产品适合ModbusRTU的网络化升级,可与支持Modbus TCP的上位机组态软件配合,通过本模块读取PLC的数据。

4、支持异步不间断的ModbusTCP访问方式,区别与传统的主从应答式半双工方式,提供更高效的数据访问。即客户端的Modbus TCP请求无需等待设备的回复,即可同时发送多条ModbusTCP请求,模块会自动异步回复响应帧。

5、串口支持RS485和RS422,波特率支持9600bps~115200bps可选。

6、2KV级浪涌保护,ESD静电保护,高强度抗电磁干扰。

7、当连接ModbusRTU从站时,允许多台PC同时采集PLC数据,且充分保证数据通讯的实时性和可靠性。

8、支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。

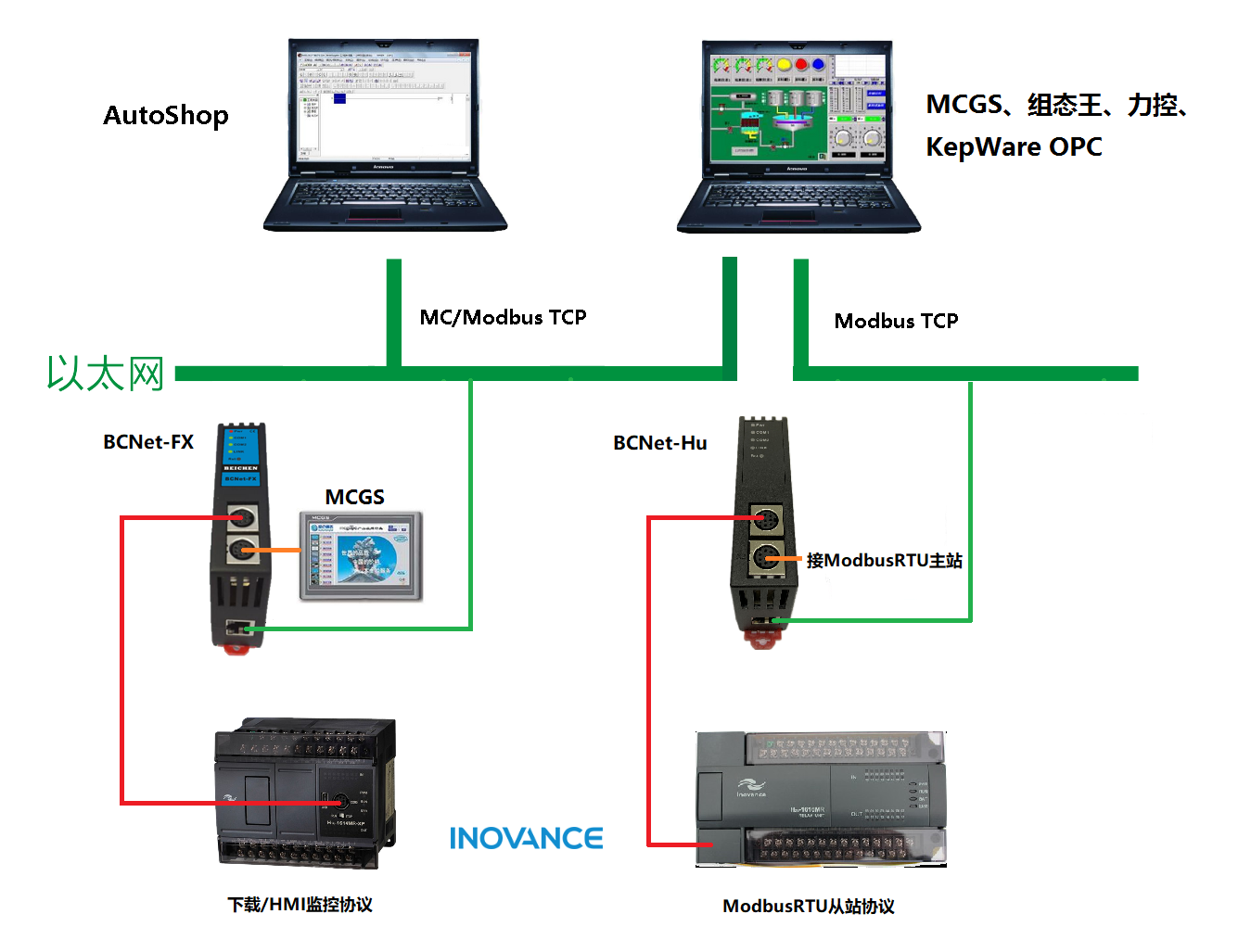

典型应用:


技术参数:

产品型号

BCNet-HU

描述

汇川 PLC以太网通讯处理器(ModbusRTU从站)

颜色

金属黑

状态显示

Pwr,COM1, COM2,Link

以太网接口

接口类型

传输速率

协议支持

TCP连接数

IEEE 802.3兼容,Link/Active指示灯,线序自适应,支持Auto-MDIX

RJ45母插座

10/100Mbps

ModbusTCP

6

X1接口

接口类型

传输速率

协议支持

MD8母座

RS485、RS422可选

9.6K~115.2Kbps

ModbusRTU

X2接口

接口类型

传输速率

协议支持

MD8母座

RS485、RS422可选

9.6K~115.2Kbps

ModbusRTU

组态软件

OPC软件

昆仑通态、组态王、三维力控等

KepWare OPC

诊断和参数设置

IE浏览器,默认 192.168.1.178,BCDevice

供电方式

电压类型

汇川PLC的COM0通讯口(MD8圆口)取电或者外接24VDC

24VDC/100mA

工作温度

0~60°C

工作湿度

90%非凝露

安装方式

35mm导轨安装

电磁兼容性

2014/30/EU

抗震动

4.5mm/30Hz/10Min

ESD

6KV

出厂老化

60度老化箱运行168小时,通断电50000万次

通讯稳定性

持续30天与PLC不间断通讯,1亿3千万次通讯0错误

认证

CE认证

尺寸(L*W*H)

90*24*65mm

重量

100g
