BCNet-NAT(基础款)

产品简介 网络耦合器BCNet-NAT是基础款,ETH-NAT则是标准款。两者都适用于网口PLC(TCP/UDP协议)的以太网通讯和数据采集,用于IP地址转换,兼有跨网段和透明传输的功能。
相同点:BCNet-NAT、ETH-NAT均可实现NAT的地址转换的功能,即可将LAN1所连PLC设备,映射到LAN2口的任意IP地址,解决了现场设备无法修改IP地址的问题。
不同点:BCNet-NAT的参数和设置更加简化,支持1个转发端口号,LAN2口最多支持10个上位机连接。ETH-NAT支持4个转发端口号,LAN2口最多支持32个上位机连接。

技术特点:

1、安装在35mm的导轨上,LAN1为双端口的RJ45,具备交换机功能,此端口连接PLC;LAN2为单端口RJ45,可以连接上位机;BCNet-NAT需外接24VDC电源供电。

2、集成WEB服务器,通过网页可设置设备参数和运行诊断;也可以通过BCDevice工具进行配置;可以任意从LAN1或LAN2口进行配置。

3、实现NAT功能,将LAN1口所连接PLC的IP地址和端口号,映射到LAN2口的任意IP和端口号。

4、支持可达10个的LAN2/LAN1的服务器/客户机并发模型,LAN2口最多可支持10个上位机连接。

5、支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。

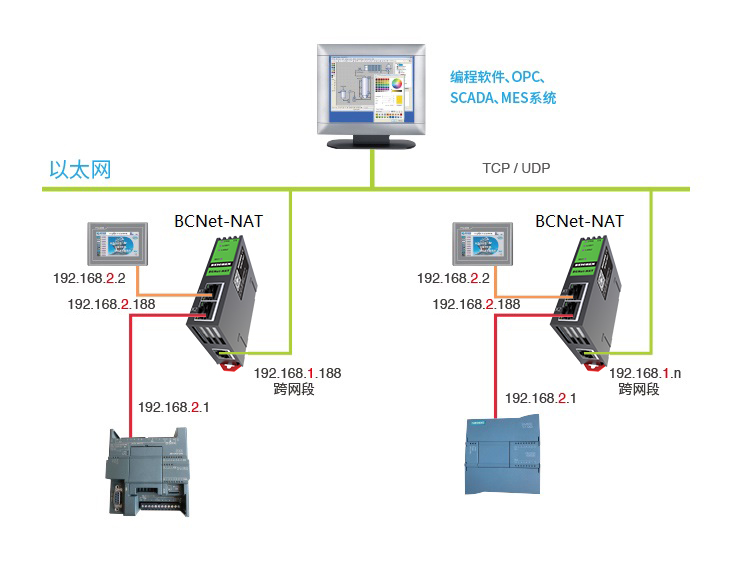

典型应用:


技术参数:

产品型号

BCNet-NAT

描述

网络耦合器(基础款)

颜色

金属黑

状态显示

Pwr,LAN1,LAN2

以太网接口

接口类型

传输速率

协议支持

TCP连接数

IEEE 802.3兼容,Link/Active指示灯,线序自适应,支持Auto-MDIX

RJ45母插座

10/100Mbps

TCP/IP

10

LAN1接口(连PLC)

接口类型

传输速率

协议支持

Ethernet

RJ45*2

10/100M

TCP/IP

LAN2 接口(连上位)

接口类型

传输速率

协议支持

Ethernet

RJ45*1

10/100M

TCP/IP

诊断和参数设置

IE浏览器,默认192.168.2.188(LAN1)、默认192.168.1.188(LAN2)

BCDevice搜索配置工具

供电方式

电压类型

外接 24VDC

24VDC/100mA

工作温度

0~60℃

工作湿度

90%非凝露

安装方式

35mm导轨安装

电磁兼容性

2014/30/EU

RoSH生产

抗震动

4.5mm/30Hz/10Min

ESD

6KV

出厂老化

60度老化箱运行168小时,通断电50000万次

通讯稳定性

持续30天与PLC不间断通讯,1亿3千万次通讯0错误

认证

CE认证

尺寸(L*W*H)

90*24*65mm

重量

120g
