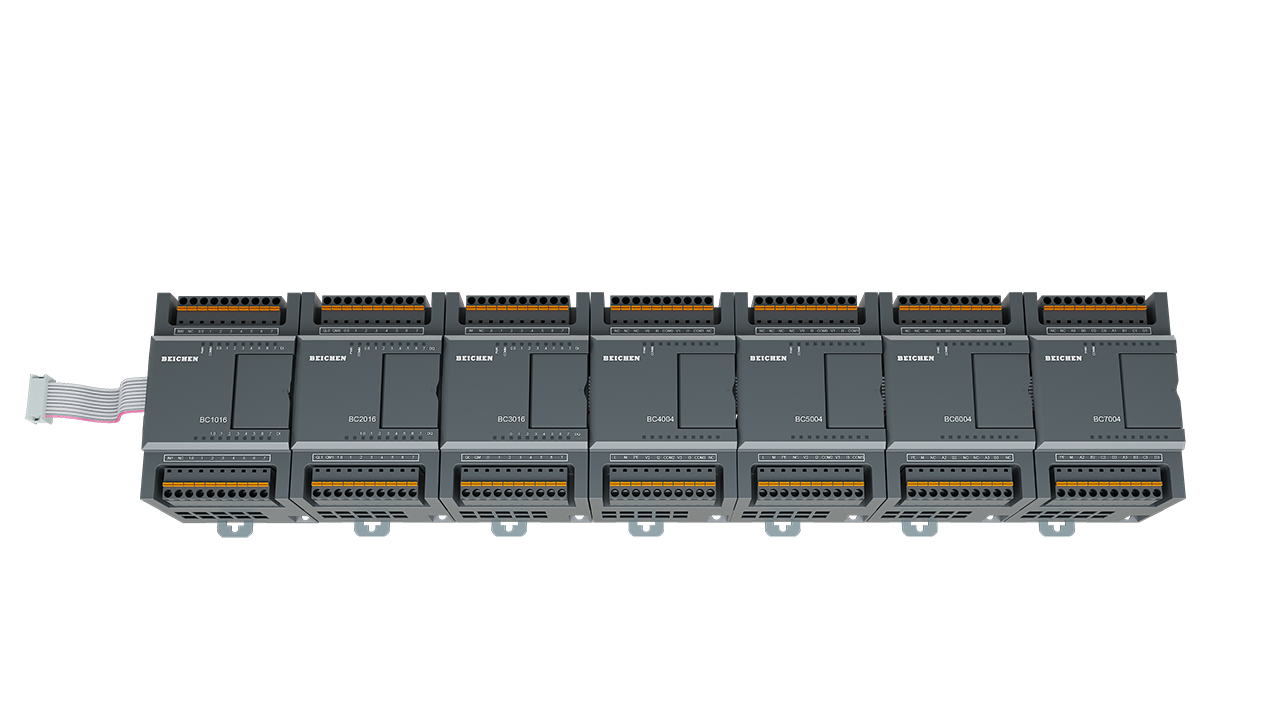

产品简介 BC60系列包含接口模块和扩展模块。BC60接口模块可扩展7个数字量和模拟量模块,包括16路数字量输入,16路数字量输出,8路数字量输入/输出,4路模拟量输入,4路模拟量输出,4路热电阻及4路热电偶,以满足不同应用场合的应用需求。
BC60数字量输入/输出扩展模块型号
名称 | 型号 | 备注 |
---|---|---|
扩展模块 | BC1016 | 数字量输入,16DI(PNP/NPN) |
扩展模块 | BC2016 | 数字量输出,16DO(PNP)/0.75A |
扩展模块 | BC2116 | 数字量输出,16DO(NPN)/0.75A |
扩展模块 | BC3016 | 数字量输入输出,8DI(PNP/NPN),8DO(PNP)/0.75A |
扩展模块 | BC3116 | 数字量输入输出,8DI(PNP/NPN),8DO(NPN)/0.75A |
数字量输入模块
扩展模块BC1016为数字量输入模块,输入点数16。NPN为低电平有效,PNP为高电平有效。
技术参数:
扩展模块 | BC1016 |
---|---|
输入点数 | 16 |
访问类型 | 2 Byte |
接线方式 | PNP/NPN |
IO输入电压 | DC24V(±25%) |
IO输入电流 | 10mA/Ch |
“0”信号电平 | -3~5V(PNP)/15~30V(NPN) |
“1”信号电平 | 15~30V(PNP)/-3~5V(NPN) |
隔离方式 | 光耦隔离 |
隔离耐压 | AC500V |
工作温度 | -10~60℃ |
相对湿度 | 95%无冷凝 |
尺寸(L*W*H) |
54*80*62 |
认证 | CE认证 |
数字量输出模块
扩展模块BC2016/BC2116为数字量输出模块,输出点数16。NPN为低电平有效,PNP为高电平有效。
技术参数:
扩展模块 | BC2016/2116 |
---|---|
输出点数 | 16 |
访问类型 | 2 Byte |
接线方式 | PNP(BC2016),NPN(BC2116) |
负载类型 | 阻性负载,感性负载,灯负载 |
IO输出电压 | DC24V(±25%) |
IO输出电流 | 0.5A/Ch(MAX) |
过压保护 | 支持 |
过流保护 | 支持 |
隔离方式 | 光耦隔离 |
隔离耐压 | AC500V |
工作温度 | -10~60℃ |
相对湿度 | 95%无冷凝 |
尺寸(L*W*H) |
54*80*62 |
认证 | CE认证 |
数字量输入/输出模块

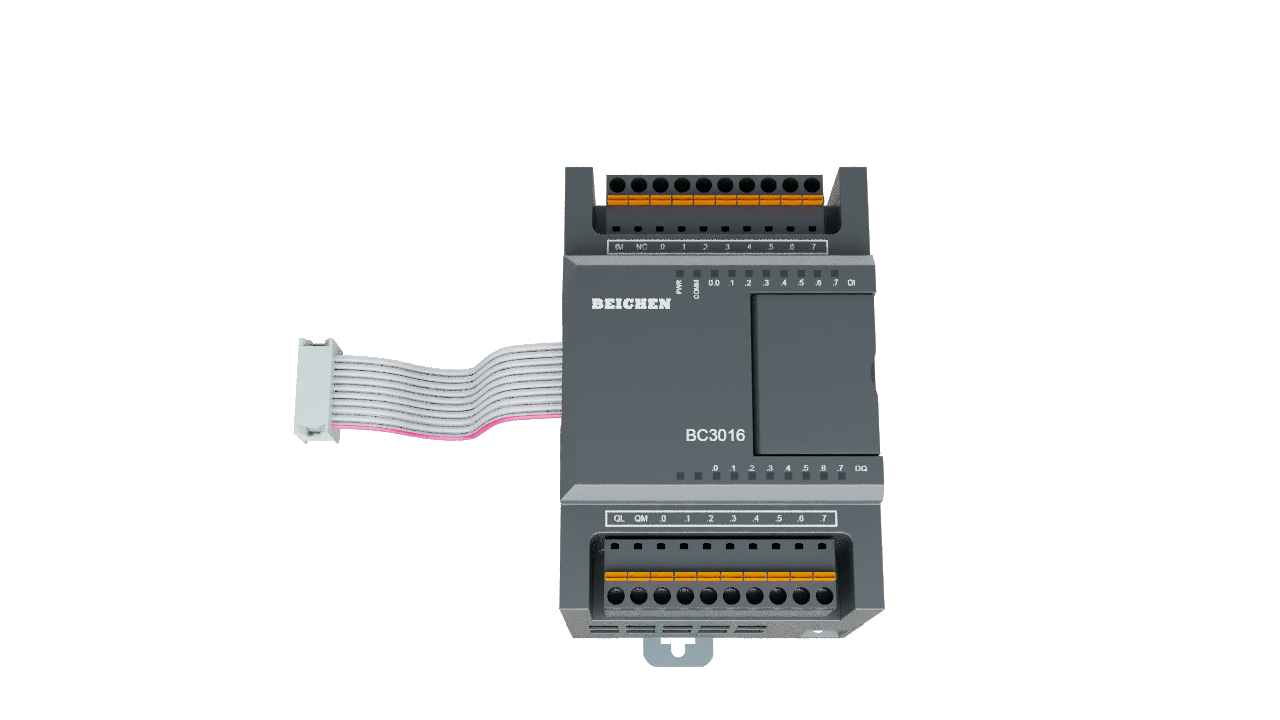

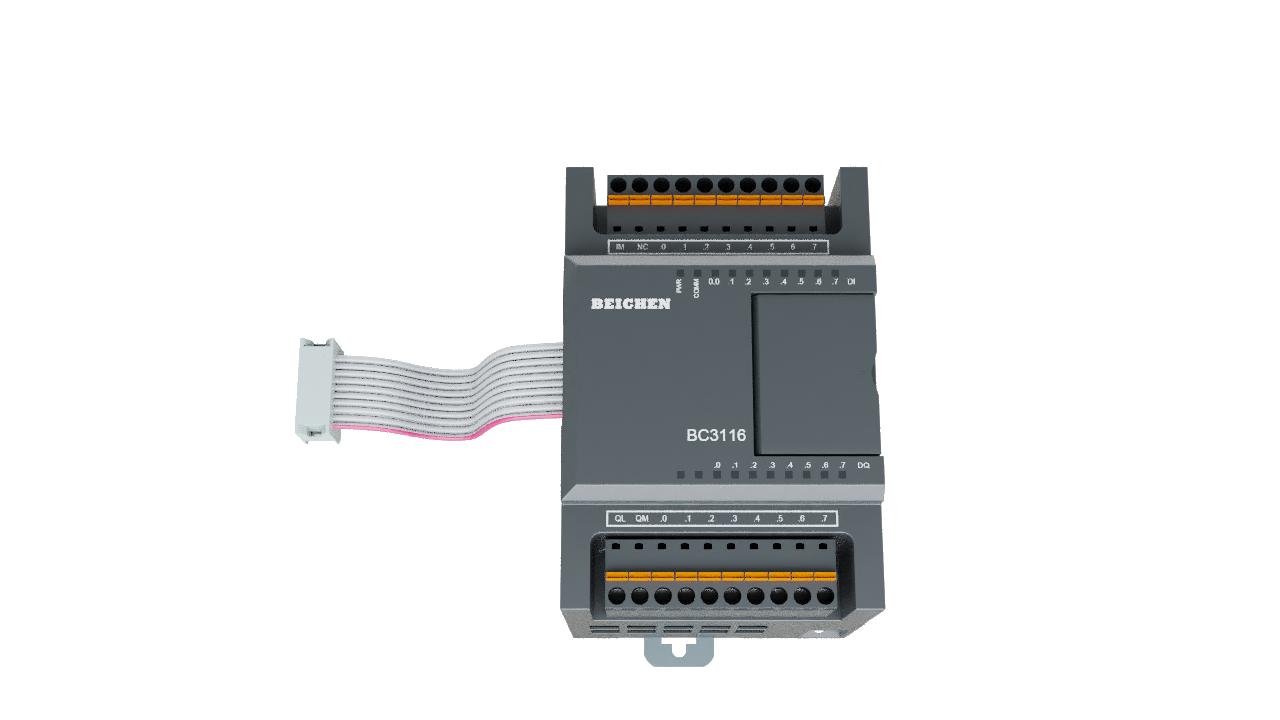

扩展模块BC3016/BC3116为数字量输入输出模块,输入点数8,输出点数8。NPN为低电平有效,PNP为高电平有效。
扩展模块 | BC3016/3116 |
---|---|
输入点数 访问类型 接线方式 IO输入电压 IO输入电流 “0”信号电平 “1”信号电平 |
8 1 Byte NPN/PNP DC24V(±25%) 10mA/Ch -3~5V(PNP)/15~30V(NPN) 15~30V(PNP)/-3~5V(NPN) |
输出点数 访问类型 接线方式 负载类型 IO输出电压 IO输出电流 过压保护 过流保护 |
8 1 Byte PNP(BC3016),NPN(BC3116) 阻性负载,感性负载,灯泡 DC24V(±25%) 0.5A/Ch(MAX) 支持 支持 |
隔离方式 | 光耦隔离 |
隔离耐压 | AC500V |
工作温度 | -10~60℃ |
相对湿度 | 95%无冷凝 |
尺寸(L*W*H) |
54*80*62 |
认证 | CE认证 |
