BCNet-FX(三菱)

产品简介 BCNet-FX是一款经济型的以太网通讯处理器,是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理)而设计,用于三菱FX1S/1N/2N/3S/3G/3GA/3GC/3U/3UC系列、汇川、士林AX、禾川、维控等PLC以太网数据采集,非常方便构建生产管理系统。
BCNet-FX采用工业级设计,导轨安装,带通讯线。不占用PLC编程口,上位机通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口X2与PLC进行通讯。BCNet-FX支持工控领域内绝大多数SCADA软件,支持三菱MC以太网协议和ModbusTCP两种通讯方式。

BCNet-FX功能:

1、安装在35mm的导轨上,无需外接电源。COM1口连FX的S8编程通讯口,COM2扩展口用于触摸屏通讯。

2、通过WEB服务器或配置诊断工具BCDevice均可对设备进行参数设置和运行诊断。

3、对FX编程通讯口波特率自动调节,可以适应大数据量通讯的需求。

4、支持MELSOFT产品(GX Works2、GX Developer等)的以太网通信。

5、支持上位机MC以太网协议(MELSEC Communication Protocol)通信,支持上位软件(组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC服务器等)访问。

6、集成ModbusTCP服务器,支持FC1、FC2、FC3、FC5、FC6、FC16,Modbus数据区自动映射至FX数据区。

7、支持TCP/IP透传协议通信。

8、采用MC通信协议,皆可实现高级语言(如VB、VC、C#等)编程,实现与三菱FX的数据通讯,方便开发生产管理系统。

9、支持OPC通道的SCADA(上位组态软件)以OPC方式与FX通讯。

10、可同时实现MELSOFT连接、MC协议连接、ModbusTCP连接方式。支持6个上位机的连接。

11、支持用户侧通过以太网实现固件更新,一次购买,永久升级。

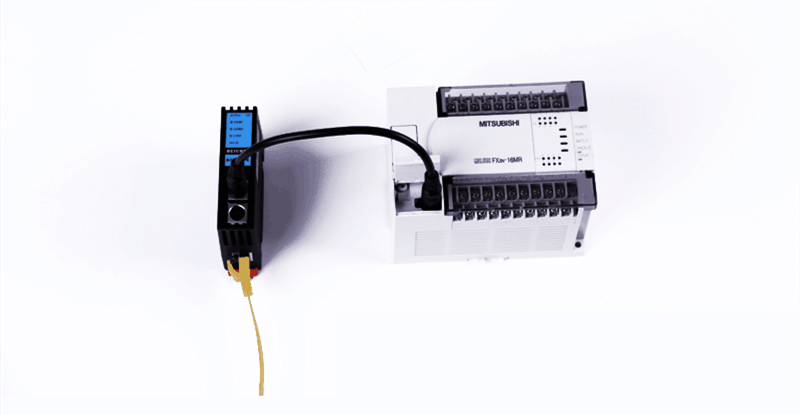

模块安装(带0.6米通讯线)

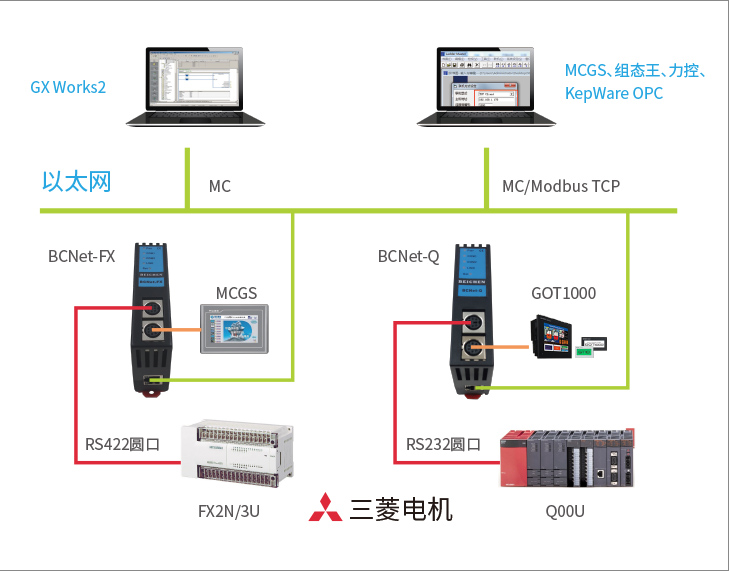

典型应用


技术参数

产品型号

BCNet-FX

描述

三菱FX系列PLC以太网通讯处理器

颜色

金属黑

状态显示

Pwr,COM1,COM2,Link

以太网接

接口类型

传输速率

协议支持

IEEE 802.3兼容,Link/Active指示灯,线序自适应,支持Auto-MDIX

RJ45 母插座

10/100Mbps

MELSOFT、MC、Modbus TCP等

TCP连接数

6

X1 接口(连PLC)

接口类型

传输速率

协议支持

RS422

MD8通讯母口

9.6K、19.2K、38.4K、115.2Kbps

FX编程口

X2 接口(连HMI)

接口类型

传输速率

协议支持

RS422

MD8通讯母口

9.6K、19.2K、38.4K、115.2Kbps

FX编程口

编程软件

组态软件

OPC软件

GX Works2

昆仑通态、组态王、三维力控等

KepWare OPC

诊断和参数设置

IE浏览器,默认192.168.1.178,BCDevice

供电方式

电压类型

FX通讯口直接取电(通讯电缆)或外接24VDC

24VDC/100mA

工作温度

0~60℃

工作湿度

90%非凝露

安装方式

35mm导轨安装

电磁兼容性

2014/30/EU

抗震动

4.5mm/30Hz/10Min

ESD

6KV

出厂老化

60度老化箱运行168小时,通断电50000万次

通讯稳定性

持续30天与PLC不间断通讯,1亿3千万次通讯0错误

认证

CE认证

尺寸(L*W*H)

90*24*65mm

重量

100g
