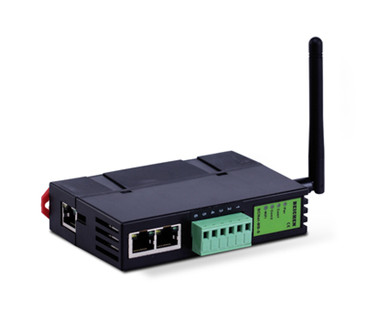

XCNet-MB-S(PROFINET转Modbus)

产品简介 XCNet-MB-S是一款高性能协议转换网关,可实现西门子带以太网接口的PLC(S7-1200/1500、S7-300PN、S7200 SMART等)、西门子以太网模块(CP243-1、CP343-1等)的ModbusRTU串行通讯和ModbusTCP主从站通讯。模块集成WiFi功能,支持AP模式、STA模式和AP+STA模式,带胶棒和磁吸天线,方便构建WiFi网络,可以通过WiFi进行PLC编程、数据采集和数据交换。
XCNet-MB-S支持两路ModbusRTU主从站通讯,无需PLC编程、无需GSD文件导入,方便DCS系统采集、仪表数据读取等。
XCNet-MB-S的LAN/WiFi集成ModbusTCP和BCNetS7服务器通讯功能,Modbus映射关系可自由编辑;集成数据交换功能,支持西门子S7-1200/1500和SMART S7-200等网口PLC之间数据交换;集成ModbusTCP客户机功能,支持读写ModbusTCP从站设备,无需PLC编程。

XCNet-MB-S功能:

1、安装在35mm的导轨上,LAN为三个RJ45接口,具备交换机功能,LAN连接PLC、触摸屏和上位机;X1和X2为RS485串行总线接口;WiFi外置高增益天线,可连接上位机;XCNet外接24VDC电源供电;

2、集成WEB服务器,通过网页可设置设备参数和运行诊断;也可以通过BCDevice工具进行配置;可以任意从LAN或WiFi进行配置;

3、支持两路串行ModbusRTU主从站通讯,可将S7-1200、S7-1500、S7200 SMART等网口PLC扩展ModbusRTU串行总线,无需PLC编程、无需GSD文件导入;

4、支持ModbusTCP服务器功能,可以将LAN连接的PLC映射成LAN/WiFi接口的ModbusTCP服务器;

5、支持数据交换功能,可实现西门子网口PLC之间数据交换、西门子网口PLC与ModbusTCP设备数据交换、ModbusTCP仪表数据读取,无需PLC编程;

6、支持BCNetS7协议服务器功能,可以将LAN连接的PLC映射成LAN/WiFi接口的BCNetS7协议服务器;

7、集成WiFi功能,支持AP模式、STA模式和AP+STA模式;

8、通过WiFi可进行PLC编程、数据采集、数据交换;

9、实现SmartIE系列触摸屏连接S7-1200、S7-1500等PLC;

10、LAN/WiFi接口最多可支持32个上位机访问;

11、支持OPC通道的SCADA(上位组态软件)以OPC方式与PLC通讯;

12、支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。


典型应用:


技术参数:

产品型号

XCNet-MB-S

描述

Profinet转ModbusRTU/ModbusTCP网关

颜色

金属黑

状态显示

Pwr,Bus,LAN,WiFi

X1接口
接口类型
传输速率
协议支持

RS485
端子
2.4K、4.8K、9.6K、19.2K、38.4K、57.6K、115.2K等
ModbusRTU从站、ModbusRTU主站

X2接口
接口类型
输出速率
协议支持

RS485
端子
2.4K、4.8K、9.6K、19.2K、38.4K、57.6K、115.2K等
ModbusRTU从站、ModbusRTU主站

LAN接口
接口类型
传输速率
协议支持
连接数

Link/Active指示灯,自动极性交叉
RJ45母插座*2、RJ45母插座
10/100Mbps
S7TCP、ModbusTCP主从、BCNetS7
最大32个

WiFi接口
接口类型
发射功率
接收灵敏度
无线类型
安全机制
协议支持
连接数

802.11 b/g/n 2.4G-2.5G
外置高增益天线
+26dBm(MAX,2.4G 802.11b/g/n)
-89dBm(802.11b)、-74dBm(802.11g)、-72dBm(802.11n)
Station/AP模式
WPA-PSK/WPA2-PSK/WEP
S7TCP、ModbusTCP、BCNetS7
最大32个

编程软件
组态软件
OPC软件

Portal V16

WinCC、昆仑通态、组态王、力控、杰控、IFIXINTOUCH

KepwareOPC

诊断和参数设置工具

IE浏览器,默认192.168.1.188、BCDevice

供电方式
电压类型
外接24VDC
24VDC/100mA

工作温度

0~60℃

工作湿度

95%非凝露

电磁兼容性

2014/30/EU

认证

CE认证

尺寸(L*W*H)

115*27*75mm

重量

150g
