BCNet-KYO(光洋)

产品简介 BCNet-KYO是一款经济型的以太网通讯处理器,是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理)而设计,用于光洋NK/SJ/SN/DL/D0/SR/SM/SH
等系列PLC的以太网数据采集,非常方便构建生产管理系统。
BCNet-KYO采用模块化设计,出厂时配通讯线。不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口X2与PLC进行通讯。

BCNet-KYO功能:

1、安装在35mm的导轨上,COM1口直接连接至光洋PLC编程通讯口(RJ11),并扩展一个COM2口用于触摸屏通讯。BCNet-KYO可直接从PLC编程通讯口获取电源,也可外接24VDC电源。

2、集成WEB服务器,通过网页可设置设备参数和运行诊断,并设置登录保护密码,防止篡改配置数据。

3、支持光洋K协议、CCM2 HEX协议和CCM2 ASCII协议,对PLC编程口的协议类型和通讯参数自动识别,无需额外配置。

4、实现光洋PCL编程软件DirectSOFT的以太网通信功能,通过以太网实现程序的读出/写入(包括RUN中写入功能)/比对,可编程控制器运行监视等功能。

5、支持光洋ECOM/UDP以太网协议通信,支持上位机软件(KepWare OPC服务器等)以光洋的以太网驱动访问。

6、集成ModbusTCP服务器,支持FC1、FC2、FC3、FC5、FC15、FC6、FC16,Modbus数据区自动映射至光洋PLC的数据区。

7、采用ModbusTCP方式或ECOM/UDP协议,皆可实现高级语言(如VB、VC、C#等)编程,实现与光洋PLC的数据通讯,方便开发生产管理系统。

8、支持OPC通道的SCADA(上位组态软件)以OPC方式与光洋PLC通讯。

9、可实现编程软件DirectSOFT连接、ModbusTCP和ECOM/UDP连接,允许6台PC同时采集PLC数据,且连接协议方式任意使用。

10、支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。

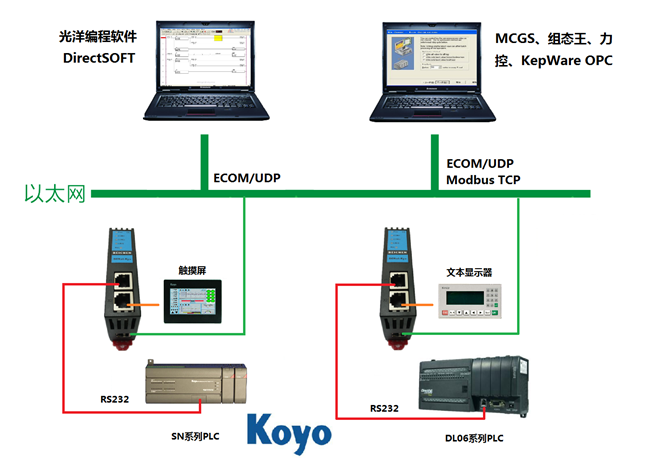

典型应用:


技术参数:

产品型号

BCNet-Kyo

描述

光洋PLC以太网通讯处理器

颜色

金属黑

状态显示

Pwr,COM1,COM2,Link

以太网接口

接口类型

传输速率

协议支持

IEEE 802.3兼容,Link/Active指示灯,线序自适应,支持Auto-MDIX

RJ45 母插座

10/100Mbps

ECOM/UDP、ModbusTCP

TCP连接数

6

X1 接口(连PLC)

接口类型

传输速率

协议支持

RS232

RJ11母插座

9.6K、19.2K、38.4K、57.6K、115.2Kbps

K协议、CCM2 HEX、CCM2 ASCII

X2 接口(连HMI)

接口类型

传输速率

协议支持

RS232

RJ11母插座

9.6K、19.2K、38.4K、57.6K、115.2Kbps

K协议、CCM2 HEX、CCM2 ASCII

编程软件组态软件

OPC 软件

DirectSOFT

组态王、杰控、三维力控等

KepWare OPC

诊断和参数设置

IE浏览器,默认192.168.1.178,BCDevice

供电方式

电压类型

PLC通讯口直接取电(通讯电缆)或外接24VDC

24VDC/100mA

工作温度

0~60℃

工作湿度

90%非凝露

安装方式

35mm导轨安装

电磁兼容性

2014/30/EU

RoSH生产

抗震动

4.5mm/30Hz/10Min

ESD

6KV

出厂老化

60度老化箱运行168小时,通断电50000万次

通讯稳定性

持续30天与PLC不间断通讯,1亿3千万次通讯0错误

认证

CE认证

尺寸(L*W*H)

90*24*65mm

重量

120g
