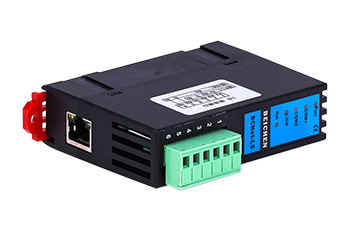

BCNet-LS(LS产电)

产品简介 BCNet-LS是一款经济型的以太网通讯处理器,是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理)而设计,用于LS产电Master K系列PLC的以太网数据采集,非常方便构建生产管理系统。
BCNet-LS采用模块化设计,不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口X2与PLC进行通讯。

BCNet-LS功能:

1、通过端子接线连到PLC的DB9上,扩展口可同时连触摸屏。BCNet-LS可直接从PLC通讯口获取电源,也可外接24VDC电源。

2、集成WEB服务器,通过网页可设置设备参数和运行诊断,并设置登录保护密码,防止篡改配置数据。

3、对LS产电PLC编程口通讯参数自适应,无需额外设置。

4、集成ModbusTCP服务器,支持FC1、FC2、FC3、FC5、FC6、FC16,Modbus数据区自动映射至LS产电PLC的数据区。

5、采用ModbusTCP方式,可实现高级语言(如VB、VC、C#等)编程,实现与LS产电PLC的数据通讯,方便开发生产管理系统。

6、支持OPC通道的SCADA(上位组态软件)以OPC方式与LS产电PLC通讯。

7、最多支持6台PC同时采集PLC数据。

8、支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。

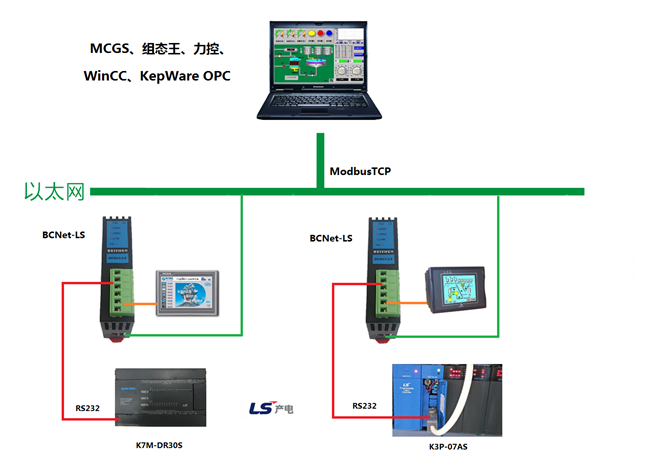

典型应用:


技术参数:

产品型号

BCNet-LS

描述

LS产电Master K系列PLC以太网通讯处理器

颜色

金属黑

状态显示

Pwr,Bus

以太网接口

接口类型

传输速率

协议支持

TCP连接数

IEEE 802.3兼容,Link/Active指示灯,线序自适应,支持Auto-MDIX

RJ45母插座

10/100Mbps

ModbusTCP

6

X1 接口(连PLC)

接口类型

传输速率

协议支持

RS232

接线端子

9.6K、19.2K、38.4K、57.6K

Load、CNet

X2接口(连触摸屏)

接口类型

传输速率

协议支持

RS232

接线端子

9.6K、19.2K、38.4K、57.6K

Load、CNet

组态软件

OPC 软件

昆仑通态、组态王、三维力控等

KepWare OPC

诊断和参数设置

IE浏览器,默认192.168.1.178,BCDevice

供电方式

电压类型

从PLC的通讯口获得电源(通过接线)也可外接24VDC

24VDC/100mA

工作温度

0~60℃

工作湿度

90%非凝露

安装方式

35mm导轨安装

电磁兼容性

2014/30/EU

RoSH生产

抗震动

4.5mm/30Hz/10Min

ESD

6KV

出厂老化

60度老化箱运行168小时,通断电50000万次

通讯稳定性

持续30天与PLC不间断通讯,1亿3千万次通讯0错误

认证

CE认证

尺寸(L*W*H)

90*24*65mm

重量

120g
