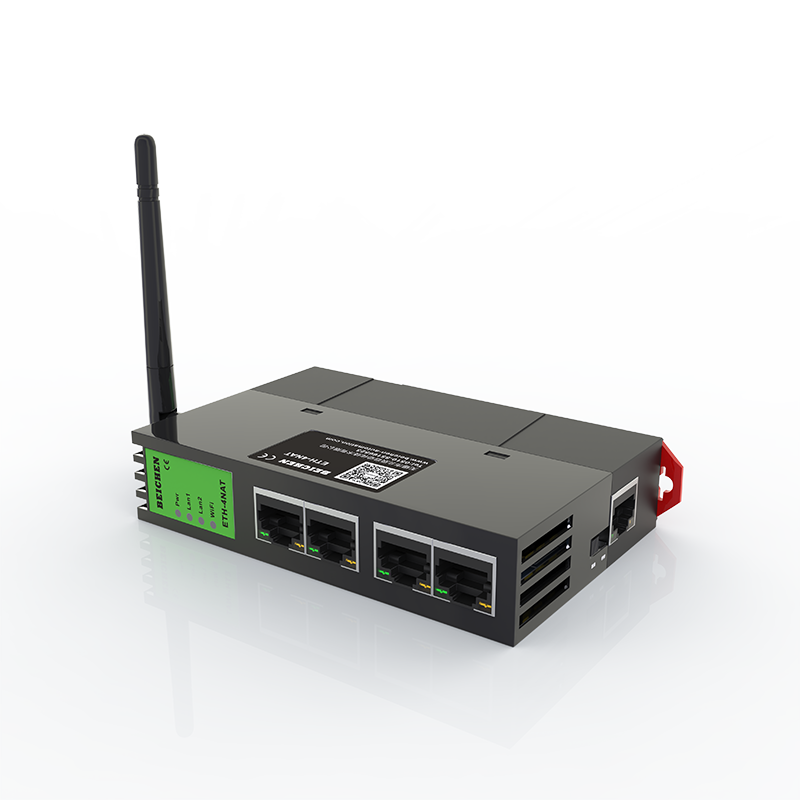

ETH-4NAT​(四通道)

产品简介 ETH-4NAT适用于所有网口PLC或数控机床(TCP/UDP协议)网络通讯和数据采集,兼有跨网段和透明传输的功能。ETH-4NAT同时支持4台网口PLC或数控机床的IP地址转换;车间多个设备,如果有不同的IP地址,则可以统一成同一网段的IP地址,进行数据采集。
ETH-4NAT具备三个物理性接口,LAN1口为四个RJ45接口,具备交换机功能,主要用于连接PLC或数控机床;LAN2口为单端口RJ45,主要用于上位机的连接。WiFi接口为外置胶棒或磁吸天线,也可用于连接上位机。
ETH-4NAT可以同时实现4路NAT的地址转换的功能,即可将LAN1所连PLC设备,映射到LAN2口或WiFi接口的任意IP地址,解决了现场设备无法修改IP地址的问题。

ETH-4NAT功能:

1、安装在35mm的导轨上,LAN1为四端口的RJ45,具备交换机功能,此端口连接PLC;LAN2为单端口RJ45,可以连接上位机;WiFi外置高增益天线,可连接上位机;ETH-4NAT需外接24VDC电源供电;
2、支持对4台PLC进行NAT映射、IP地址跨网段访问;
3、集成WiFi功能,支持AP模式、STA模式和AP+STA模式;
4、通过WiFi可进行PLC编程、数据采集;
5、集成WEB服务器,通过网页可设置设备参数和运行诊断;也可以通过BCDevice工具进行配置;可以任意从LAN1、LAN2或WiFi进行配置;
6、上位机可通过LAN2或WiFi方式,实现对LAN1接口所连设备的访问,且可IP跨网段转换;
7、最多可支持32个上位机连接;
8、支持用户侧通过以太网实现固件更新,一次购买,永久升级。

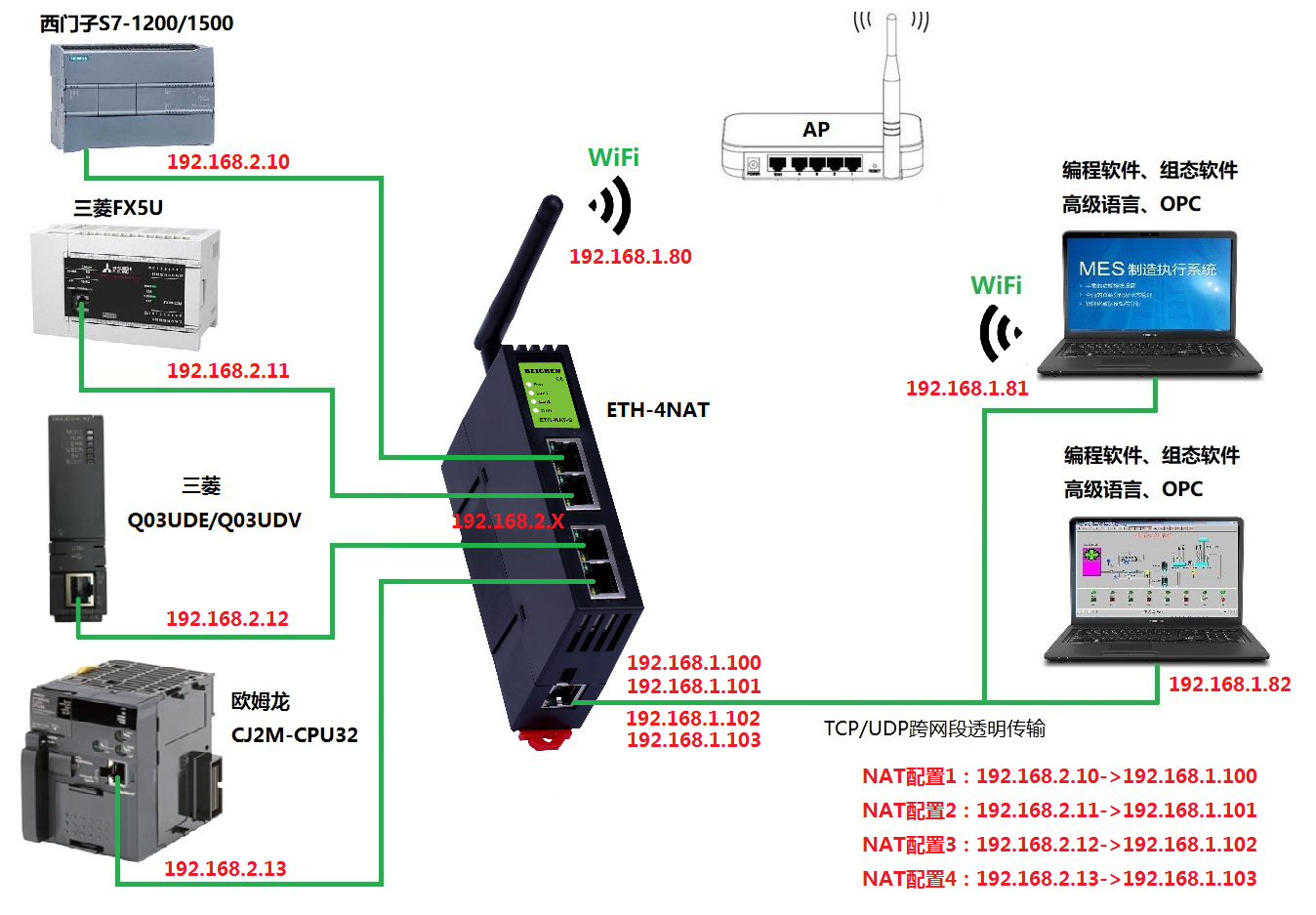

典型应用:

技术参数:

产品型号

ETH-4NAT

描述

网络耦合器(四通道)

颜色

金属黑

状态显示

Pwr,LAN1,LAN2,WiFi

WiFi接口
接口类型
发射功率
接收灵敏度
无线类型
安全机制
协议支持
连接数

802.11 b/g/n 2.4G-2.5G
外置高增益天线
+26dBm(MAX,2.4G 802.11b/g/n)
-89dBm(802.11b)、-74dBm(802.11g)、-72dBm(802.11n)
Station/AP模式
WPA-PSK/WPA2-PSK/WEP
TCP/IP、UDP/IP
最大32个

LAN1接口(连PLC)
接口类型
传输速率
协议支持
连接数

Link/Active指示灯,自动极性交叉
RJ45母插座*4
10/100Mbps
TCP/IP、UDP/IP
最大32个

LAN2接口(连上位)
接口类型
输出速率
协议支持
连接数

Link/Active指示灯,自动极性交叉
RJ45母插座
10/100Mbps
TCP/IP、UDP/IP
最大32个

诊断和参数设置工具

IE浏览器,默认192.168.1.188(LAN2)、192.168.2.188(LAN1)、BCDevice

供电方式

电压类型

外接 24VDC

24VDC/100mA

工作温度

0~60℃

工作湿度

95%非凝露

电磁兼容性

2014/30/EU

认证

CE认证

尺寸(L*W*H)

115*27*75mm

重量

150g
