当前位置: 首页  >  产品导航  >  适用欧姆龙PLC通讯模块  >  BCNet-CP/CJ-S(欧姆龙,无线)

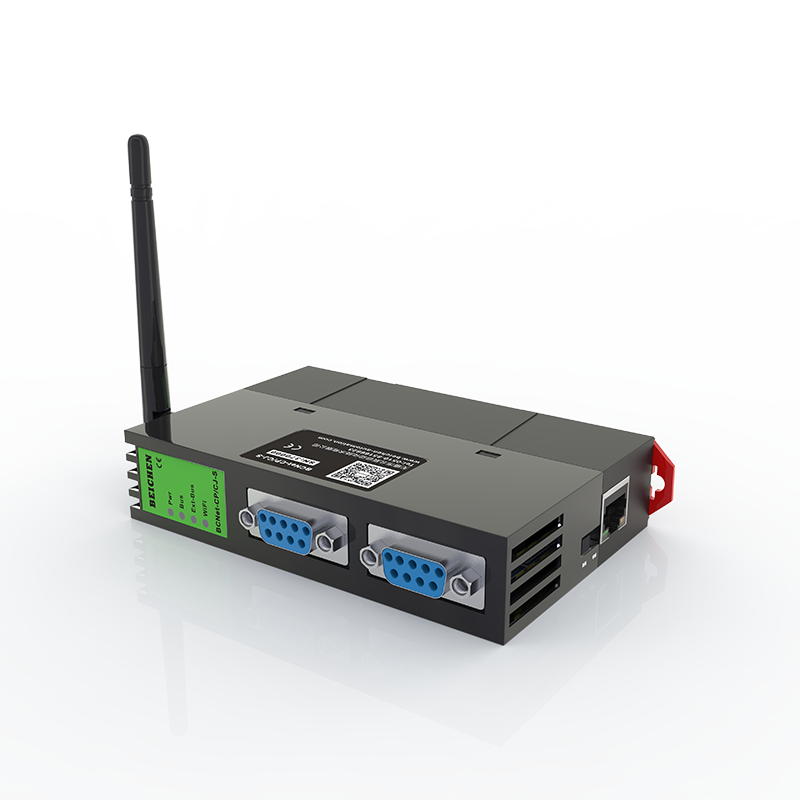

BCNet-CP/CJ-S(欧姆龙,无线)

产品简介 BCNet-CP/CJ-S用于欧姆龙CP1L/CP1E/CP1H/CJ1/CJ2/CS1/CG1/NX1P等PLC的以太网数据采集,非常方便构建生产管理系统。模块集成WiFi功能,支持AP模式、STA模式和AP+STA模式,带胶棒和磁吸天线,方便构建WiFi网络,直接通过WiFi进行PLC编程、数据采集。
BCNet-CP/CJ-S采用即插即用设计,不占用PLC通讯口,即编程软件/上位机软件通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口与PLC进行通讯,支持工控领域内绝大多数SCADA软件,支持欧姆龙以太网协议和ModbusTCP主从站通讯。支持点表探测功能。

BCNet-CP/CJ-S功能

1、安装在35mm的导轨上,无需外接电源。COM1口连PLC的DB9T通讯口,COM2扩展口用于触摸屏通讯。

2、通过WEB服务器或配置诊断工具BCDevice均可对设备进行参数设置和运行诊断。

3、自动识别PLC型号,自动匹配PLC和HMI串行参数,无需额外配置。

4、集成WiFi功能,支持AP模式、STA模式和AP+STA模式。

5、通过WiFi可进行PLC编程、数据采集。

6、实现与欧姆龙编程软件CX-Programmer的以太网通讯。

7、支持FINS/UDP、FINS/TCP以太网协议通信,支持上位机软件(组态王、MCGS、力控、KepWare OPC服务器等)访问。

8、集成ModbusTCP服务器,支持FC1、FC2、FC3、FC5、FC6、FC16,Modbus数据区自动映射至PLC数据区。

9、采用FINS/UDP、FINS/TCP、ModbusTCP,皆可实现高级语言(如VB、VC、C#等)编程,实现与PLC的数据通讯,方便开发生产管理系统。

10、支持OPC通道的SCADA(上位组态软件)以OPC方式与PLC通讯。

11、可同时实现CX-Progarmmer、FINS/TCP、FINS/UDP、ModbusTCP连接方式,支持32个上位机的连接。

12、支持用户侧通过以太网实现固件更新,一次购买,永久升级。

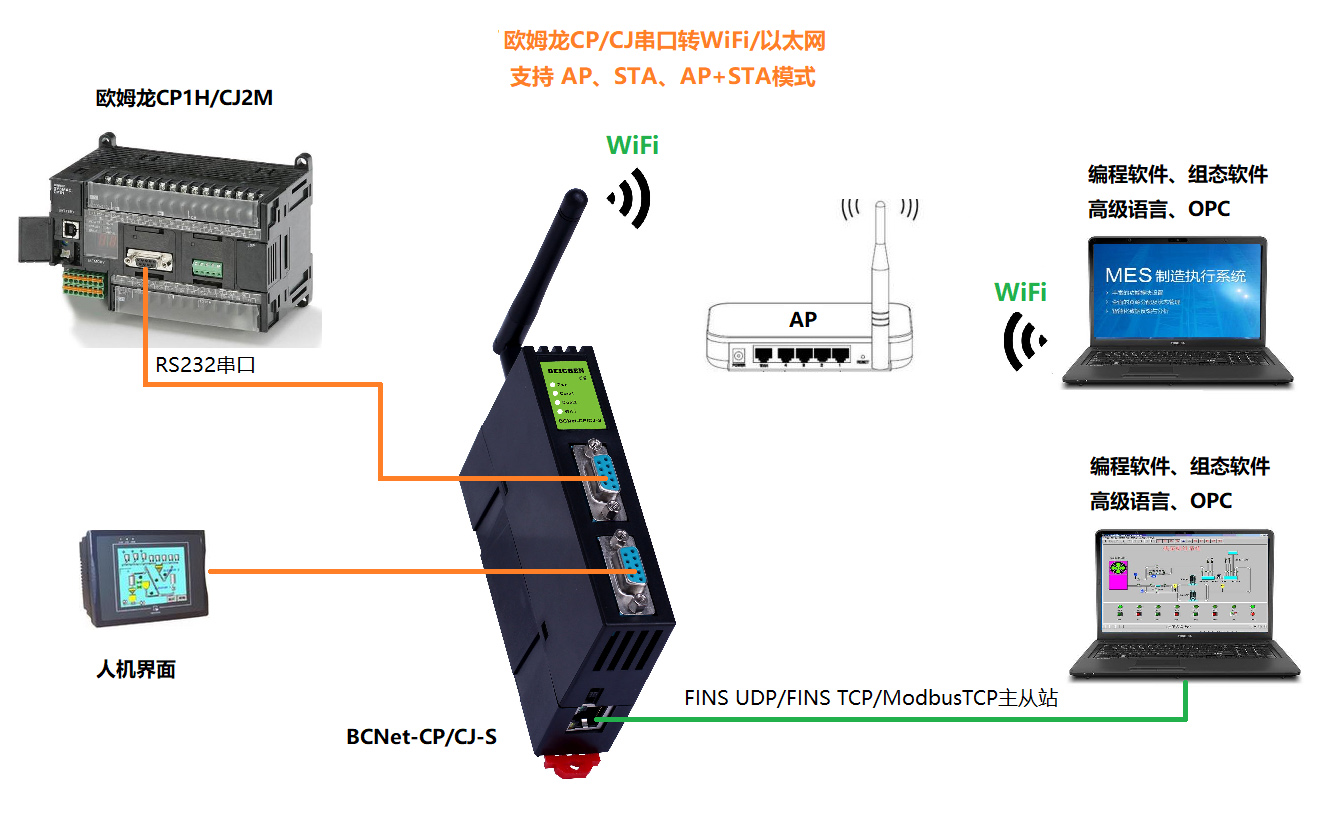

典型应用


技术参数

产品型号

BCNet-CP/CJ-S

描述

欧姆龙CP/CJ系列PLC以太网通讯处理器

颜色

金属黑

状态显示

Pwr,Com1,Com2,WiFi

以太网接口

接口类型

输出速率

协议支持

TCP连接数

Link/Active指示灯,自动极性交叉

RJ45母插座

10/100Mbps

FINS/UDP、FINS/TCP、ModbusTCP

最大32个

WiFi接口

接口类型

发射功率

接收灵敏度

无线类型

安全机制

协议支持

TCP连接数

802.11 b/g/n 2.4G-2.5G

外置高增益天线

+26dBm(MAX,2.4G 802.11b/g/n)

-89dBm(802.11b)、-74dBm(802.11g)、-72dBm(802.11n)

Station/AP模式

WPA-PSK/WPA2-PSK/WEP

FINS/UDP、FINS/TCP、ModbusTCP

最大32个

X1接口(连PLC)

接口类型

传输速率

协议支持

RS232

DB9通讯母口

9.6K、19.2K、38.4K、57.6K、115.2K

Hostlink

X2接口(连HMI)

接口类型

输出速率

协议支持

RS232

DB9通讯母口

9.6K、19.2K、38.4K、57.6K、115.2K

Hostlink

编程软件

组态软件

OPC软件

CX-Programmer

WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH等

KepwareOPC等

诊断和参数设置工具

IE浏览器,默认192.168.1.188、BCDevice

供电方式

电压类型

外接24VDC

24VDC/100mA

工作温度

0~60℃

工作湿度

95%非凝露

电磁兼容性

2014/30/EU

认证

CE认证

尺寸(L*W*H)

115*27*75mm

重量

150g
