三菱PLC以太网程序上下载 无锡北辰

摘要

BCNet-FX支持三菱编程软件GX Works2通过以太网对FX全系列的PLC进行程序的上下载和监视等功能，配合远程模块，可以便捷的实现远程设备的程序维护和数据采集。

关键词

GX Works2 FX3U 以太网通讯 程序上下载

BCNet-FX支持三菱编程软件GX Works2通过以太网对FX全系列的PLC进行程序的上下载和监视等功能，配合远程模块，可以便捷的实现远程设备的程序维护和数据采集。

1、方式一：适用于FX3G/3GC、FX3S、FX3U/3UC

该方式适用于FX3G/3GC、FX3S、FX3U/FX3UC这些3系列的FX，本次通过BCet-FX实现GX Works2以太网连接FX3UC为例，说明使用步骤：

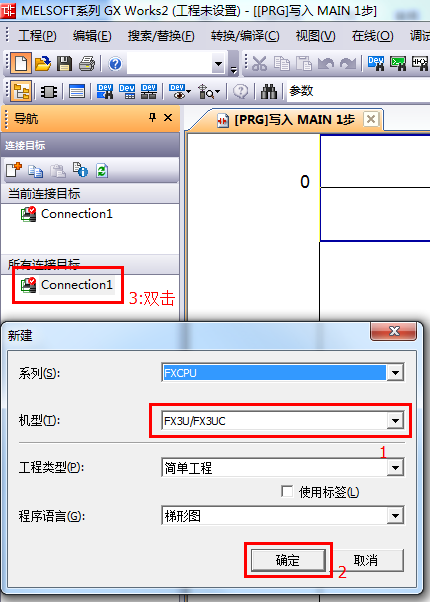

1) 新建FX3U/FX3UC工程，双击导航栏中的连接目标：Connection。

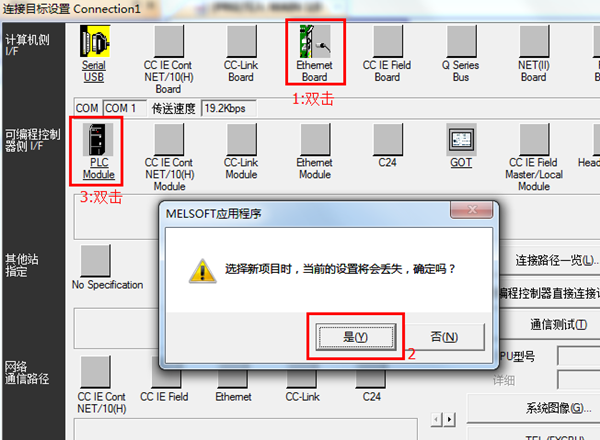

2) 跳出的选项板后，在计算机侧选择双击“EthernetBoard”选项，随后提醒中点击“是”；在可编程控制器侧双击“PLC Module”；

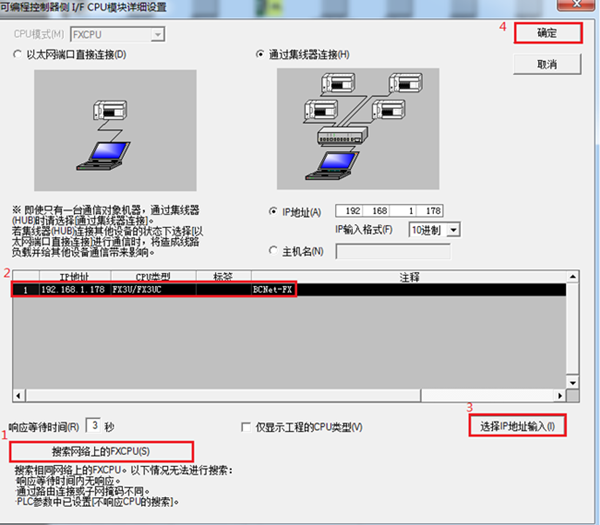

3) 在随后的跳出的设置中，点击“搜索网络上的FXCPU(S)”后，会搜索到BCNet-FX所连接的FX3UC。按图中标号依次选择后，最后点击确认；

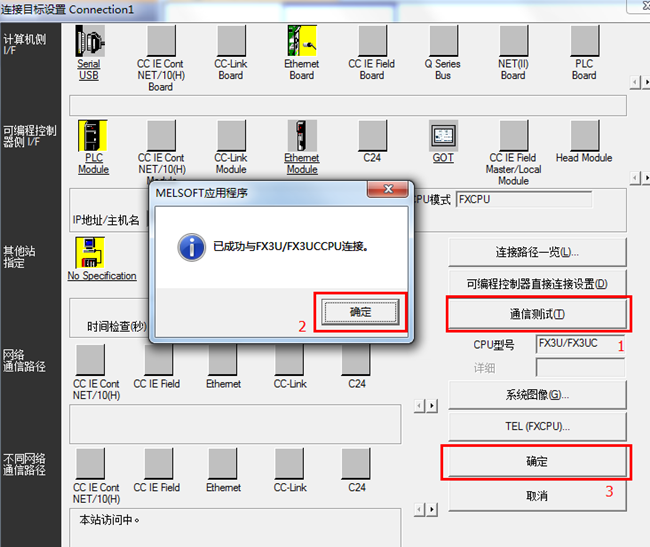

4) 在上述中选择好IP地址后，点击“通信测试”，即可提示与FX3UCCPU连接成功。

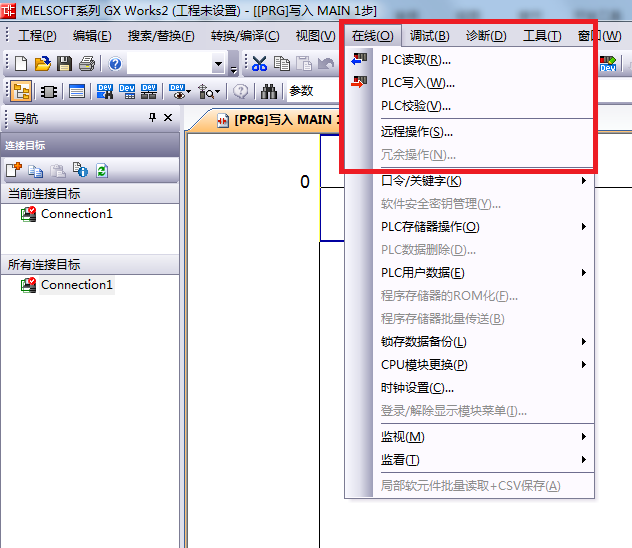

5) 随后即可“在线”选项栏中，进行PLC的读取、写入和监视等操作。

2、方式二：适用于FX1N/1NC、FX2N/2NC、FX1S

该方式适用于全系列的FXCPU，选择此方式主要针对于FX1N、FX2N、FX1S系列的FXPLC使用。本次通过BCet-FX实现GX Works2以太网连接FX2NC为例，说明使用步骤：

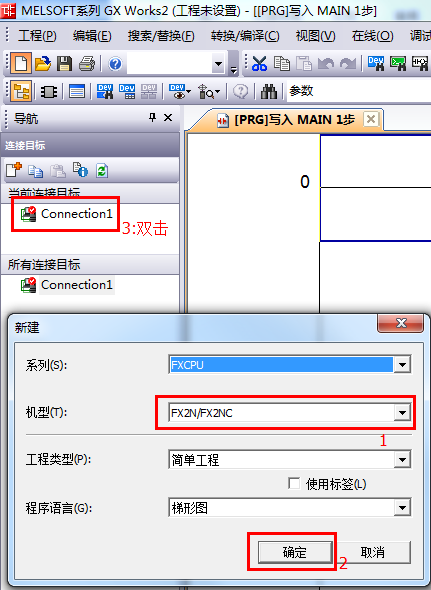

1) 新建FX2N/FX2NC工程，双击导航栏中的连接目标：Connection。

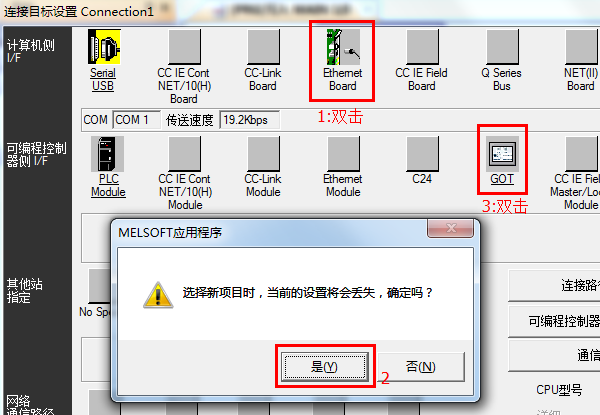

2) 跳出的选项板后，在计算机侧选择双击“EthernetBoard”选项，随后提醒中点击“是”；在可编程控制器侧双击“GOT”；

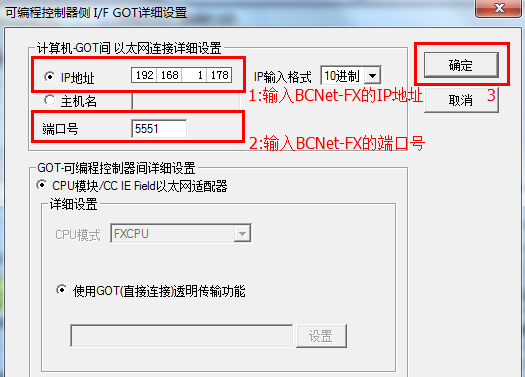

3) 在随后的跳出的设置中，在IP地址中输入BCNet-FX的IP地址，在端口号中输入BCNet-FX的端口号。按图中标号依次选择后，最后点击“确认”；

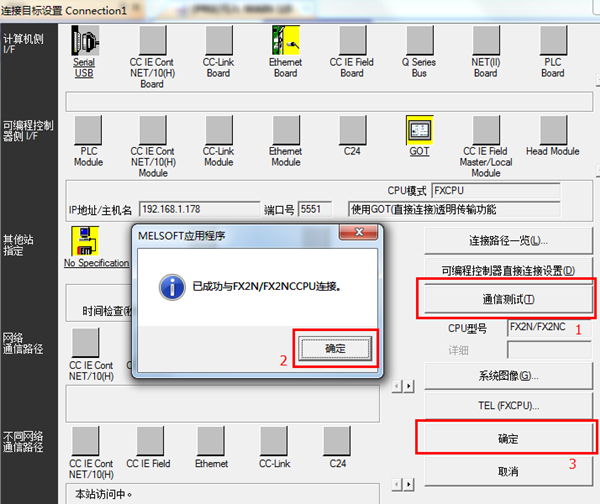

4) 在上述中选择好IP地址后，点击“通信测试”，即可提示与FX2NCCPU连接成功。

5) 随后即可“在线”选项栏中，进行PLC的读取、写入和监视等操作。
