易控INSPEC软件与三菱FX系列PLC以太网通讯 无锡北辰
摘要

易控INSPEC软件通过以太网连接三菱FX系列PLC(FX1N,FX1S,FX2N,FX3U,FX3G),BCNet-FX通讯模块为PLC提供以太网通讯接口。

关键词

三菱PLC FX1S FX1N FX2N FX3U 设备信息化 易控INSPEC 以太网通讯 ModbusTCP

应用要求

通过易控INSPEC软件采集现场设备的实时生产和设备数据。主要设备的控制器有三菱、西门子、欧姆龙等PLC,通讯方式采用以太网通讯,需要对原设备进行以太网升级。

设备硬件

三菱FX系列PLC(FX2N,FX3U等) 监控计算机,易控INSPEC,通讯模块BCNet-FX

方案实施介绍

1、硬件连接

1)将BCNet-FX连接到三菱FX系列PLC(FX1N,FX1S,FX2N,FX3U,FX3G);

2)将各个BCNet-FX通讯模块,接入到局域网网络,与上位监控计算机连接。

2、BCNet通讯模块参数配置

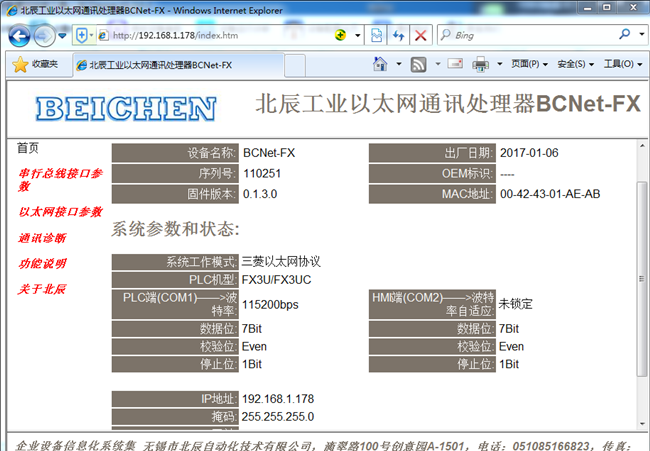

如图配模块的IP地址:192.168.1.178,端口号:5551;

3、易控INSPEC软件参数配置

易控软件没有三菱FX系列PLC的以太网驱动,本文采用modbusTCP以太网通讯的方式。

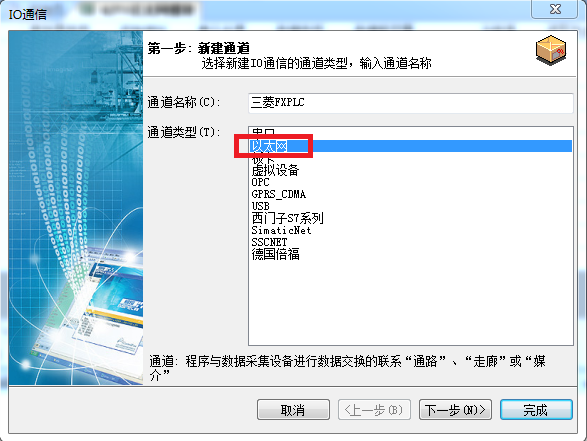

1)新建通道-选择“以太网”通讯方式,填入通道名称;

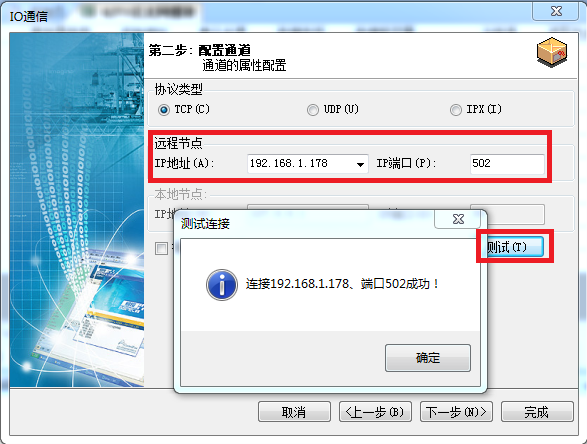

2)配置通道-远程节点中“IP地址”填入BCNet以太网模块的IP地址“192.168.1.178”, “IP地址”填入“502”,点击“测试”,完成配置;

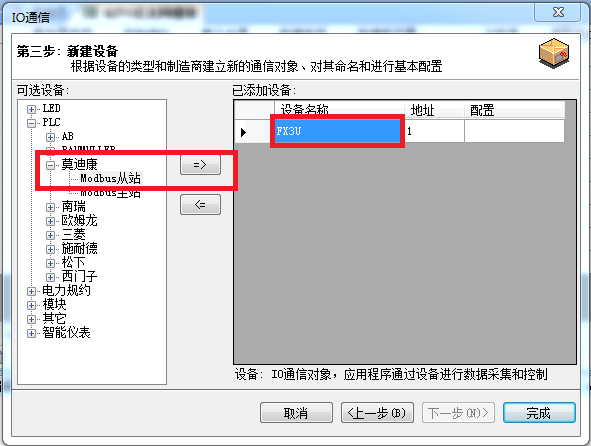

3)新建设备-在PLC中选择“莫迪康modbus从站”,填入设备名称;

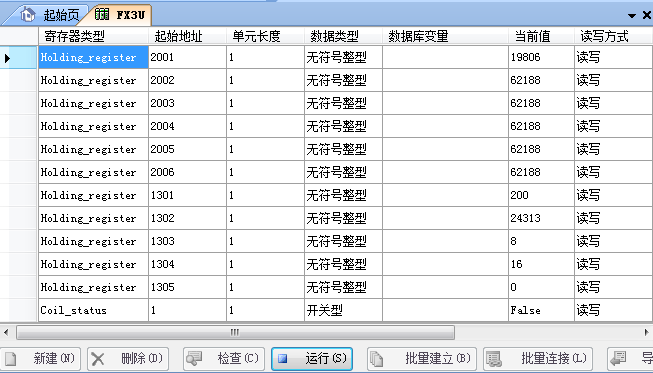

4)添加变量和测试监控;
