三菱FX系列PLC以太网连接组态王 无锡beichen

摘要

三菱FX1S/1N/2N/3S/3G/3GC/3U/3UC系列PLC、汇川PLC，与组态王软件以太网通讯。

关键词

组态王 三菱以太网通讯 三菱PLC FX2N FX3U

三菱FX系列PLC以太网连接组态王

应用描述：三菱FX1S/1N/2N/3S/3G/3GC/3U/3UC系列PLC、汇川PLC，与组态王软件以太网通讯。

1.新建工程并打开工程。

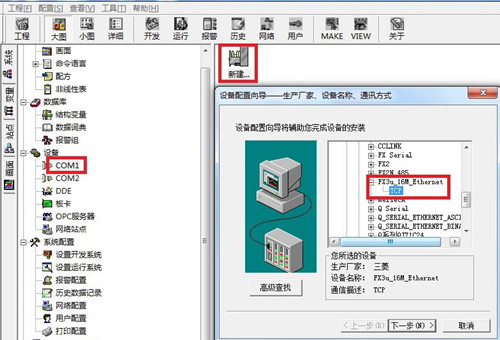

2.点击“COM1”，选择“新建”，在弹出的对话框的选择“FX3u_16M_Ethernet----TCP”，点击“下一步”。

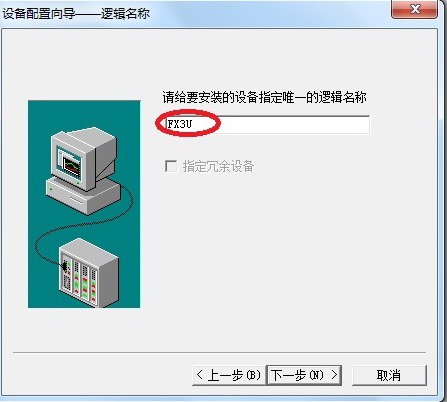

3.输入设备的逻辑名称，点击“下一步”。

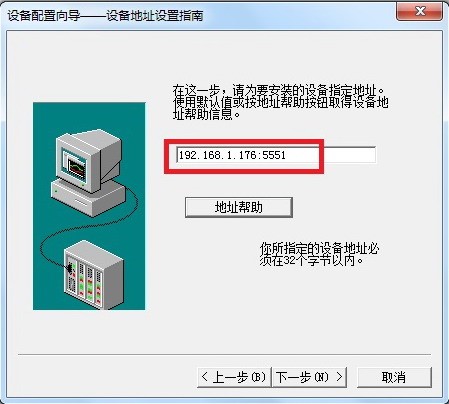

4.输入BCNet-FX的IP地址，以及PLC端口号5551。

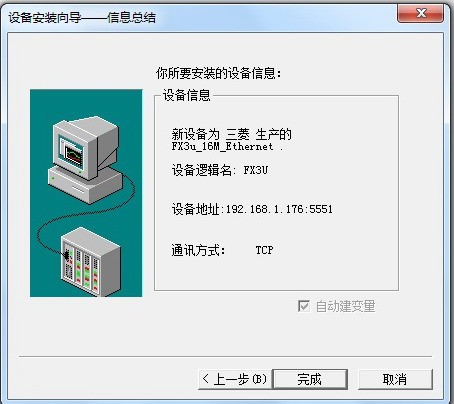

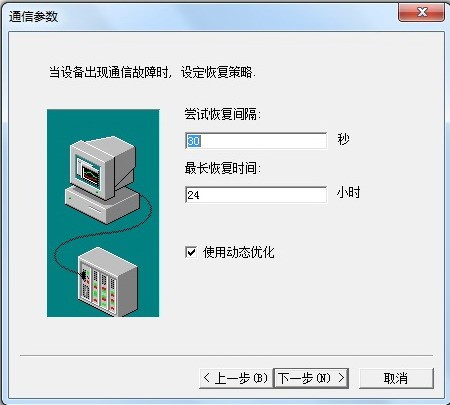

5.输入通信参数，默认即可，随后点击“完成”。
