BCNet实现三菱FX与HMI的数据点表探测 无锡北辰自动化
摘要

通过BCNet-FX-S的PLC总线协议分析功能,可对当前FX编程口的数据流进行分析,探测出当前触摸屏的读取行为和写入行为,结合触摸屏的面板信息,可得出PLC的重要点表信息。

关键词

BCNet-FX-S点表探测


本示例基于BCNet-FX-S的PLC总线协议分析功能,实现对HMI触摸屏数据点位进行探测,结合触摸屏的面板信息,分析当前PLC的重要点表信息。

BCNet-FX-S用于三菱FX1S/1N/2N/3S/3G/3GA/3GC/3U/3UC系列、汇川、士林AX、禾川等PLC以太网数据采集,非常方便构建生产管理系统。模块集成WiFi功能,支持AP模式、STA模式和AP+STA模式,非常方便构建WiFi网络,直接通过WiFi进行PLC编程、数据采集。

BCNet-FX-S采用工业级设计,导轨安装,带通讯线。不占用PLC编程口,上位机通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口X2与PLC进行通讯。BCNet-FX-S支持工控领域内绝大多数SCADA软件,支持三菱MC以太网协议和ModbusTCP主从站通讯方式。

一、硬件连接

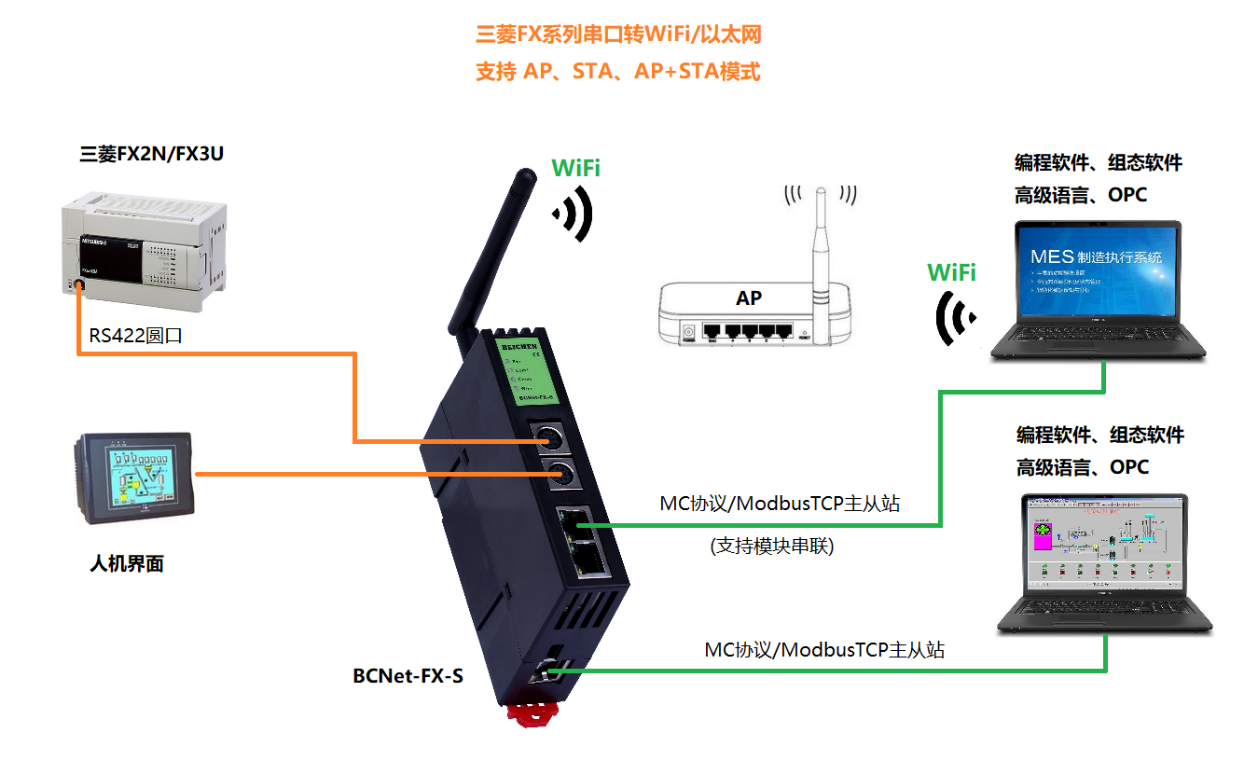

1、如图所示原有系统为触摸屏连接FX编程口,现在不改变原有系统的基础上,增加了BCNet-FX-S模块,实现了以太网数据采集、PLC编程和不同PLC之间数据交换功能。

二、探测触摸屏与FX点表

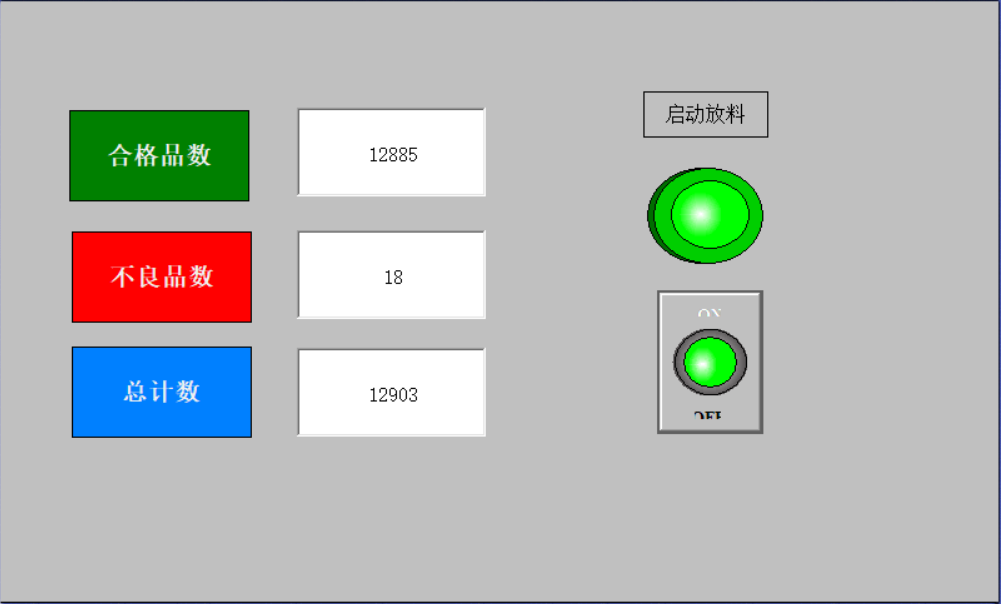

1、当前触摸屏画面存在4个变量,“合格品数”、“不良品数”、“总件数”和“启动放料”,连接设备为FX2N-32MR。

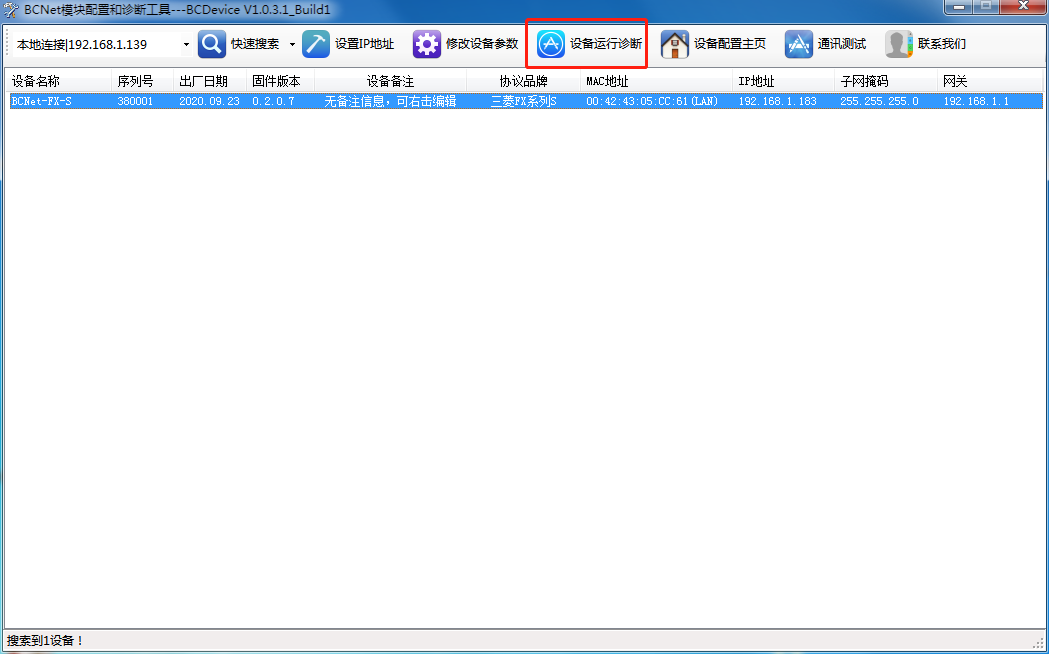

2、运行“BCDeviceV1031.exe”,搜到到BCNet-FX-S模块,点击“设备运行诊断”;

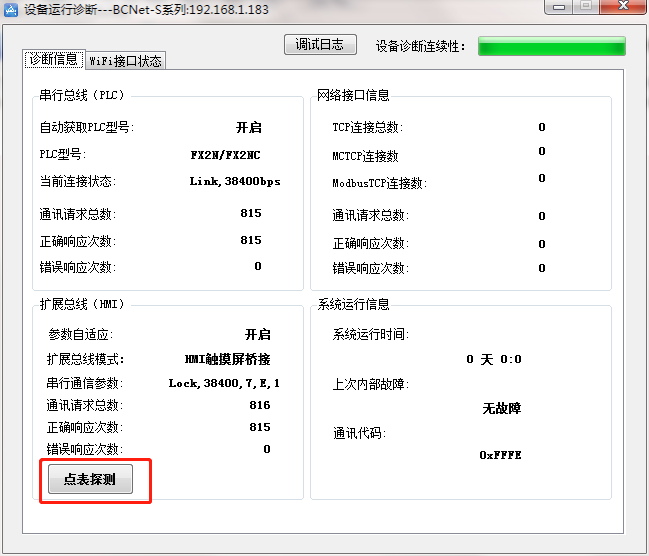

3、在设备运行诊断中,可查阅当前串行总线(PLC)和扩展总线(HMI)运行状态,点击“点表探测”按钮;


4、在跳出的权限认证窗口中输入“BCNet888”,进入S7总线分析界面,如下图;

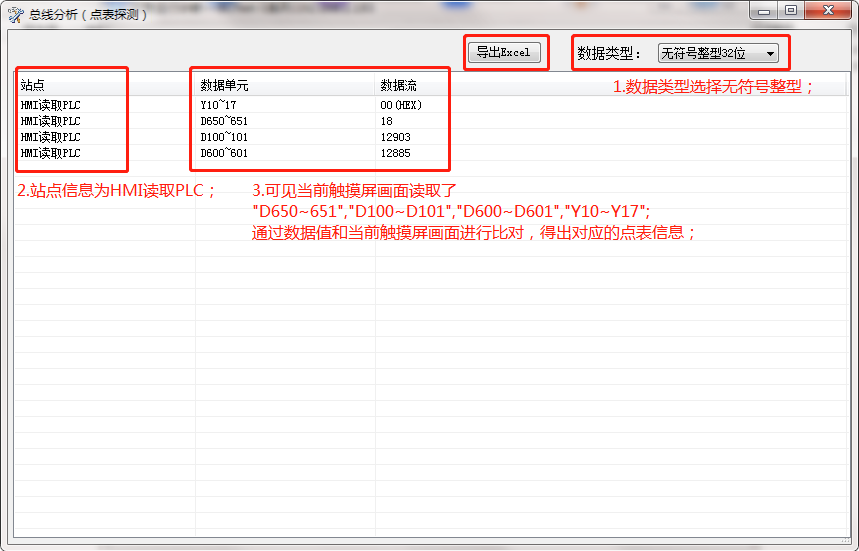

①由触摸屏面板可知选择无符号整型32位数据,提供“无符号整型32位”、“有符号整型32位”等多种解析类型,此处选择“无符号整型32位”;

②站点信息提示为“HMI读取PLC”,说明当前触摸屏是通过模块进行通讯,即通过BCNet-FX-S中转方式进行通讯;

③可见当前数据流“18”、“12885”和“12903”分别对应“D650~651”、“D600~601”和“D100~101”,通过触摸屏面板信息,可知“D650~651”对应“不良品数”,“D600~601”对应“合格品数”,“D100~101”对应“总件数”;

④可将当前列表导出为Excel文件进行进一步编辑和处理;

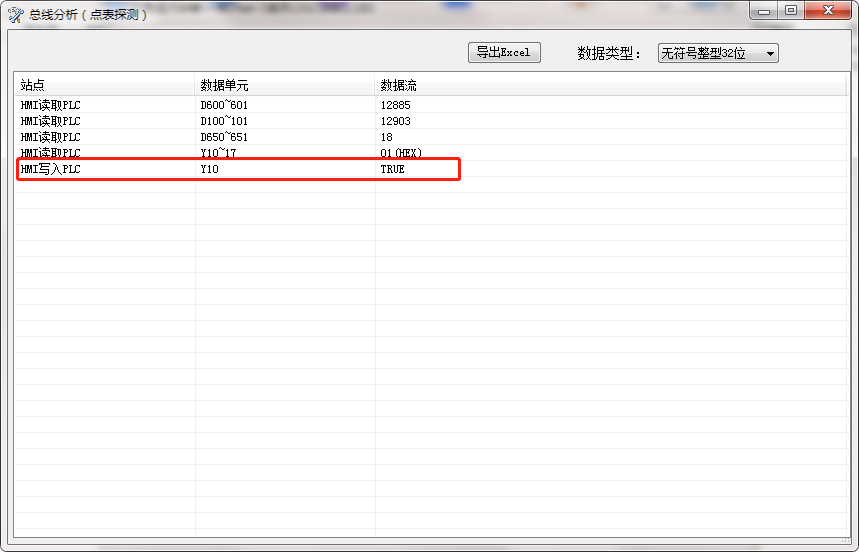

5、对触摸屏的“启动放料”按钮进行置位操作,通过BCDevice工具可探测到当前HMI向PLC的“Y10”置位的行为,可分析出“启动放料”对应的点位为“Y10”;


三、总结

通过BCNet-FX-S的PLC总线协议分析功能,可对当前FX编程口的数据流进行分析,探测出当前触摸屏的读取行为和写入行为,结合触摸屏的面板信息,可得出PLC的重要点表信息;在PLC程序加密、触摸屏程序加密等无法得知PLC点表信息的情况下,通过本模块探测出PLC重要点表信息,为信息化采集方案的实施提供便捷性和经济性。
