北辰推出XCNet系列——网口到网口的模块

作者:管理员 时间:2018-03-12

      北辰BCNet通讯处理器(如下图),想必大家已经非常熟悉了,它将PLC的串口协议转成标准以太网协议,用于数据采集和设备联网。然而看到标题,大家可能会一怔,现在好多PLC都妥妥的自带网口,为什么还需要网口到网口的模块呢?

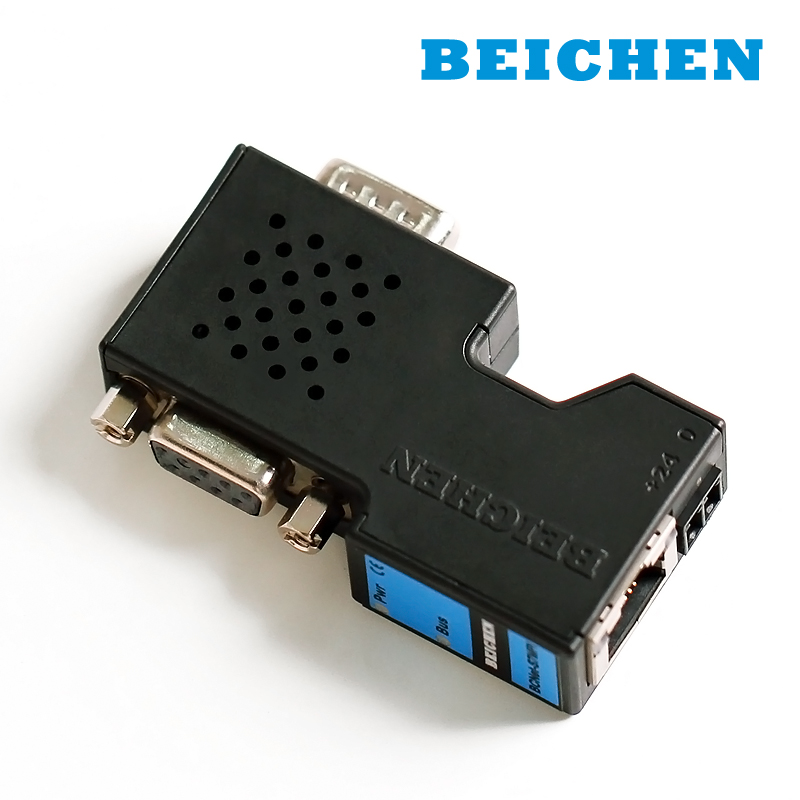

BCNet-S7200/300

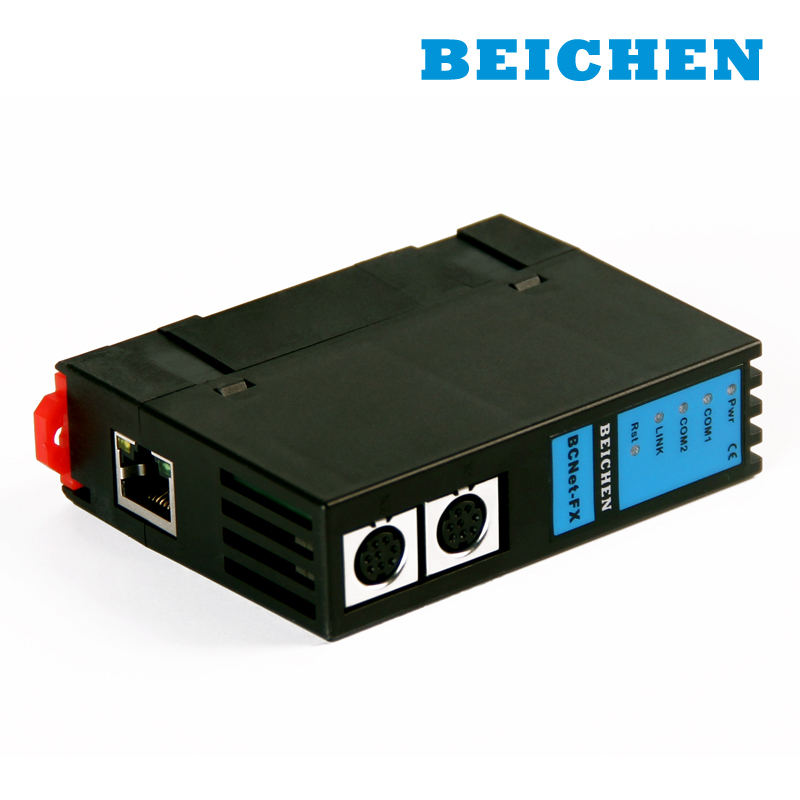

BCNet-FX

      事实上市面上好多PLC标配了网口,如西门子S7-200SMART/S7-300PN/S7-1200/S7-1500,三菱FX3GE/FX5U、三菱Q带E的机种,欧姆龙CJ/CS系列,施耐德、罗克韦尔等等。然而,大家可能不曾想到,这些自带网口的PLC,在项目实施和设备信息化的过程中,也同样会碰到不少问题呢!有些场合对工程师来说确实不太好办呢!可能会遇到如下问题:

(1)有些设备在出厂和投入运行时,就已经把IP地址和端口号给固定了。比如车间里有100台或者更多设备,每台设备都具有相同的IP地址。设备信息化实施时不能修改既有的IP地址和端口号,更不能有效的分配IP地址和端口号。

(2)有些车间的设备来自不同厂家,品牌不尽相同,且每台设备的IP地址和端口号定义都不相同。信息化时,需要把IP地址和数据进行有效整合和统一管理。

(3)有些分主系统、子系统的场合,层级多,设备之间存在以太网通讯,关联性强。这种情况,要知道修改一个IP地址和端口号有多难,会牵一发而动全身。

(4)有些设备PLC的网口连了重要的设备,比如伺服、智能传感器、机械手、远程I/O等,这种情况,对实时性和稳定性的要求是非常高的。因此不太可能修改既有网口的网络参数,以免对原系统造成影响。

(5)由于PLC自带的以太网协议的约束,使一些访问受到了限制。例如三菱Q系列,网口支持的是三菱MC协议,欧姆龙CJ2M系列,网口支持的是FINS协议,如果要实现ModbusTCP访问,是不行的;西门子的S7-1200/1500,网口支持PROFINET协议,如果要通过ModbusTCP协议或者S7TCP协议访问,需要额外配置和编程。

(6)触摸屏和上位机软件的访问受到了限制。例如西门子的S7-1200/1500,不支持SMARTLINE触摸屏的通讯,三菱和欧姆龙的网口PLC,不支持ModbusTCP的触摸屏和客户机访问。

(7)网口PLC的协议通常是不开放的,通过高级语言编程有一定难度。

(8)修改源程序和网络参数,需要征得用户的同意,有程序代码安全性方面的考虑。

(9) 修改源程序和网络参数,需要协调设备供应商和最终用户,存在便利性和成本的问题。

(10)其他情形。

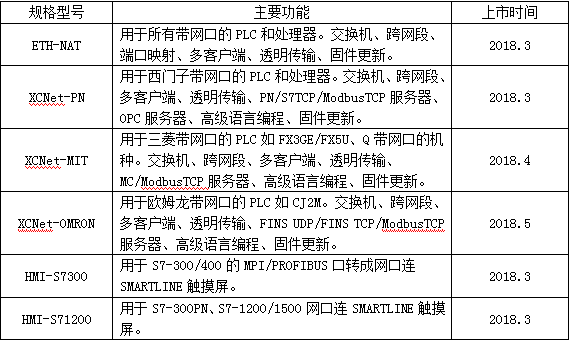

      XCNet系列的问世,使得上述问题迎刃而解。星辰系列是继BCNet之后,北辰推出的又一系列以太网通讯处理器,是网口到网口的高性能网关,是设备信息化的利器。用于西门子、三菱、欧姆龙等网口PLC的以太网通讯和数据采集,是为自动化项目和日益增多的工厂设备信息化量身定制,非常方便构建生产管理系统。星辰系列主要有以下产品:

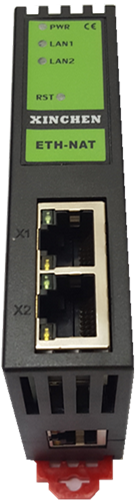

ETH-NAT

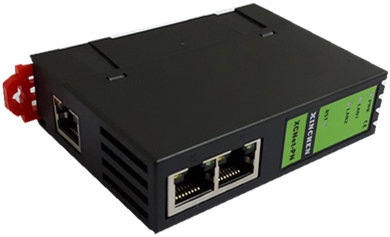

XCNet-PN

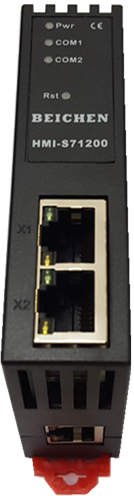

HMI-S71200

以XCNet-PN为例,它具有以下几个显著特点:

(1) 具备一个双RJ45端口LAN1和一个单RJ45端口LAN2,其中LAN1具有交换机功能;

(2) NAT跨网段功能,可以将PLC的IP地址和端口号,映射成任意IP地址和端口号;

(3) LAN2集成ModbusTCP服务器功能,地址自动映射,不需要编程;

(4) 支持LAN2/LAN1的32个服务器/客户机并发模型,LAN2支持32个上位机连接;

(5) 支持高级语言(如VB、VC、C#等)编程,方便开发生产管理系统;

(6) 支持OPC通道的SCADA(组态软件)以OPC方式与PLC通讯;

(7) 拓展了触摸屏以太网通讯,扩充了上位机通讯的协议选项;

(8) 支持用户侧通过以太网进行固件永久升级。

(9) 节约成本。

说到底,XCNet系列为网口PLC的信息化始终敞开了一扇方便之门。因此,PLC的网络性能将得到大大增强和有效延伸,简单来说,它具备交换机、跨网段、端口映射、多客户端、协议可透可转、ModbusTCP服务器和OPC服务器的强大功能。

看到这里,想必大家都看明白了,都心动了吧?即日起接受预订,赶快联系我们吧!
