西门子SMART LINE触摸屏以太网连接松下PLC

摘要

西门子SMART LINE触摸屏通过串口连接松下PLC，通讯速度过慢，在数据量多时候，画面切换和数据更新延迟太大。
本文提供西门子SMART LINE触摸屏通过以太网快速连接松下PLC解决方案。

关键词

SMART LINE触摸屏 松下PLC 以太网通讯

一． 应用需求

西门子SMART LINE触摸屏通过串口连接松下PLC，通讯速度过慢，在数据量多时候，画面切换和数据更新延迟太大。

本文提供西门子SMART LINE触摸屏通过以太网快速连接松下PLC解决方案。

二． 硬件配置

所需硬件设备：松下PLC；转换模块BCNet-FP-S；SMART IE触摸屏(以SMART 700 IE为例)。

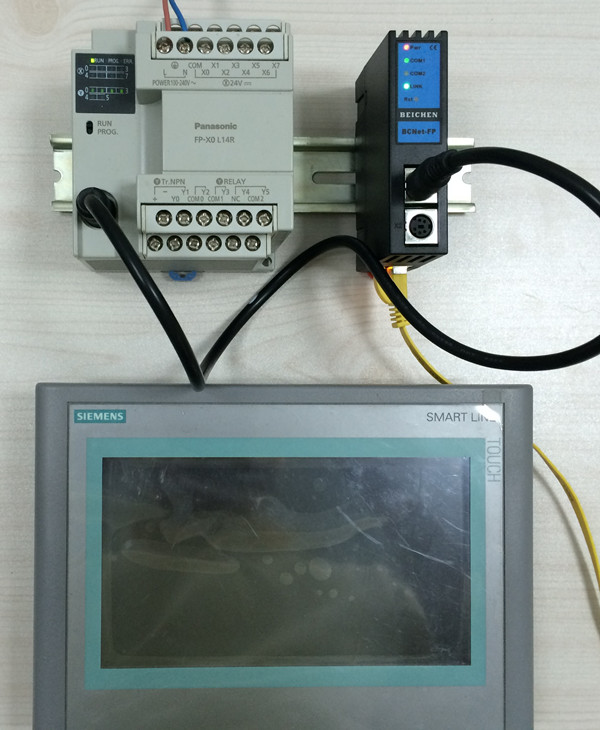

如图：将转换模块安装在松下PLC的通讯口上，转换模块的网口连接到SMART700 IE触摸屏的网口上。

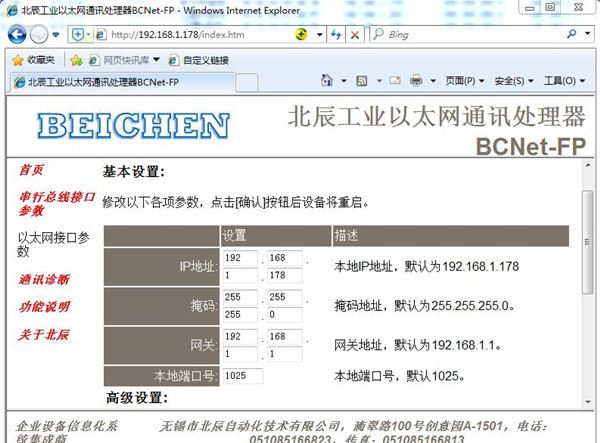

三． 通过网页配置通讯模块参数

四． 触摸屏参数设置

1、新建项目

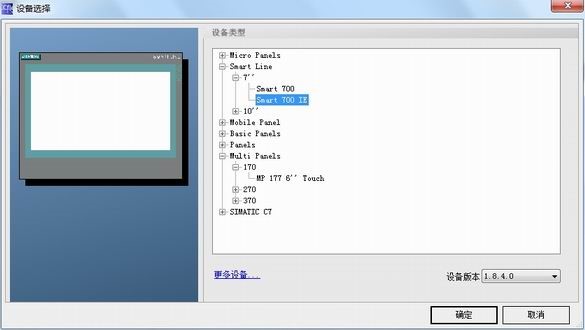

打开WinCC flexible软件，点击“项目”-“新建”，选择相应的触摸屏型号（SMART 700 IE），点击“确定”。

2、新建连接

双击“通讯”下的“连接”，在“通讯驱动程序”下选择“SIMATIC S7 200”通讯驱动程序；

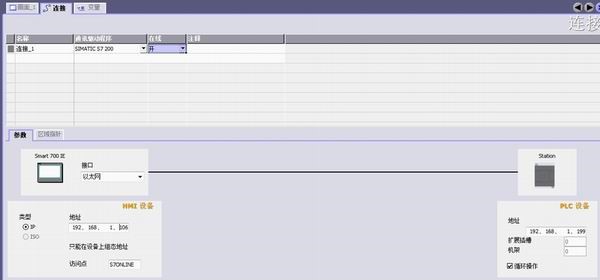

在“参数”中：“接口”选择“以太网”；在“HMI设备”中：“地址”填入触摸屏的IP地址（如：192.168.1.106）；在“PLC设备”中：“地址”填入转换模块的IP地址（如：192.168.1.178），其它设置默认。

3、新建变量

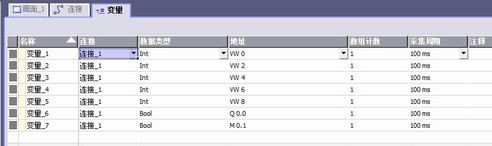

双击“通讯”下的“变量”；

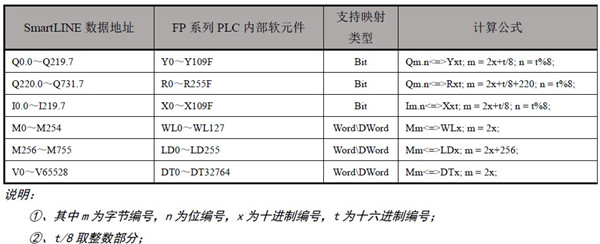

4、松下PLC与西门子SMART触摸屏地址对应关系

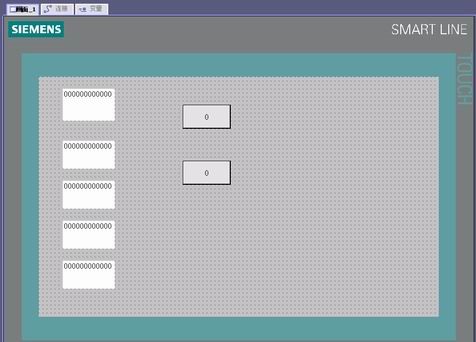

5、新建画面

文档下载：

西门子SMART LINE触摸屏以太网连接松下PLC.pdf
