BCNet-FX在3MK1410系列磨床设备信息化系统中的应用 无锡北辰

摘要

3MK1410系列磨床的电控系统，主要采用三菱FX1N、FX2N和FX3U系列PLC配合三菱GOT1000系列触摸屏实现。现在要在不影响原生产设备的基础上，实现全厂的设备信息化系统。

关键词

三菱PLC FX1N FX2N FX3U 设备信息化 三菱GOT触摸屏 组态王上位软件 数据库

项目要求

根据集团生产设备信息化要求，将机床生产的重要数据上传到数据中心；数据中心对数据进行分析处理。数据监控采用组态王软件和SQLServer数据库软件。

设备硬件

三菱PLC(FX1N，FX2N,FX3U)，GTO10007寸触摸屏，BCNet-FX以太网通讯模块。

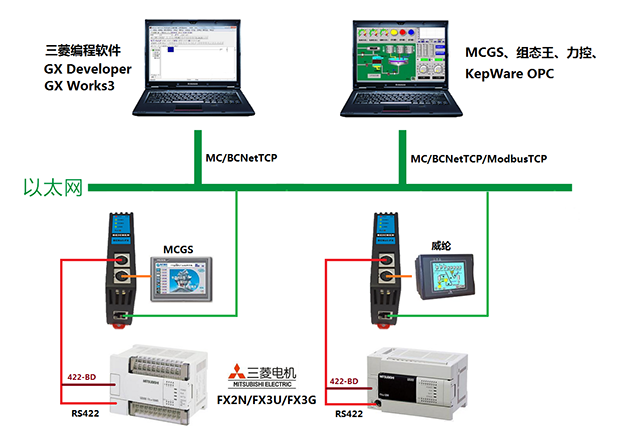

网络拓扑图：

方案实施介绍

1、 硬件连接

将BCNet-FX接入原生产系统，可以带电操作，不需要设备停机；将触摸屏连接PLC的通讯电缆插入模块的X2通讯口，将PLC的通讯口和BCNet通讯模块的X1通讯口连接。

2、 通讯参数配置

PLC类型选择FX1N即可，其他参数自适应，无需配置；

3、 上位采集软件配置

BCNet模块，支持三菱以太网驱动（MC协议），modbusTCP标准以太网通讯协议，可以根据实际需求选择。

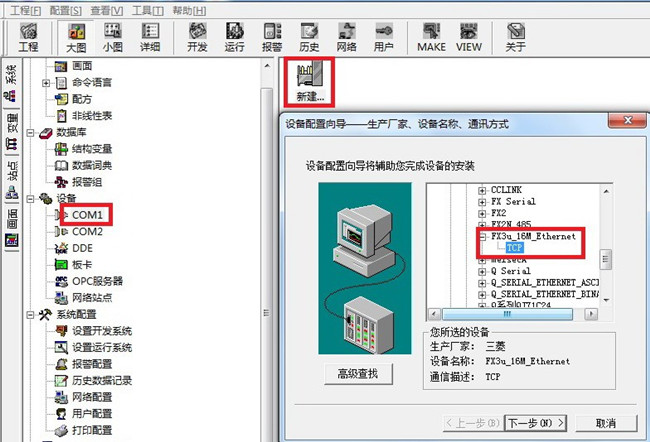

以组态王软件为例，只需选择三菱以太网驱动“FX3U-16M EtherNet”
