BCNet-CX 导轨型(欧姆龙)

产品简介 BCNet-CX是一款以太网通讯处理器,是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理)而设计,用于欧姆龙CPM1A/CPM2A/CQM1
系列PLC的以太网数据采集,非常方便构建生产管理系统。
BCNet-CX导轨型适用于:
PLC带20针接口:CPM1A/2A/CQM1等系列PLC,配一根数据转接线CQM1-CIF02,需要外接24VDC电源。
PLC带10针接口:CPM2C/CQM1等系列PLC,配一根数据转接线CS1W-CN226,需要外接24VDC电源。

BCNet-CX功能:

1、即插即用,BCNet-CX可直接从PLC通讯口获取电源,也可外接24VDC电源。

2、集成WEB服务器,通过网页可设置设备参数,并设置登录保护密码,防止篡改配置数据。

3、自动匹配PLC和HMI串行参数,无需额外配置。PLC程序无需修改和设置。

4、集成ModbusTCP服务器,支持FC1、FC3、FC5、FC6、FC15、FC16,Modbus数据区对应欧姆龙PLC的软元件地址。

5、采用ModbusTCP通信协议或者端口映射的方式,皆可实现高级语言(如VB、VC、C#等)编程,实现与欧姆龙PLC的数据通讯,方便开发生产管理系统。

6、支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。

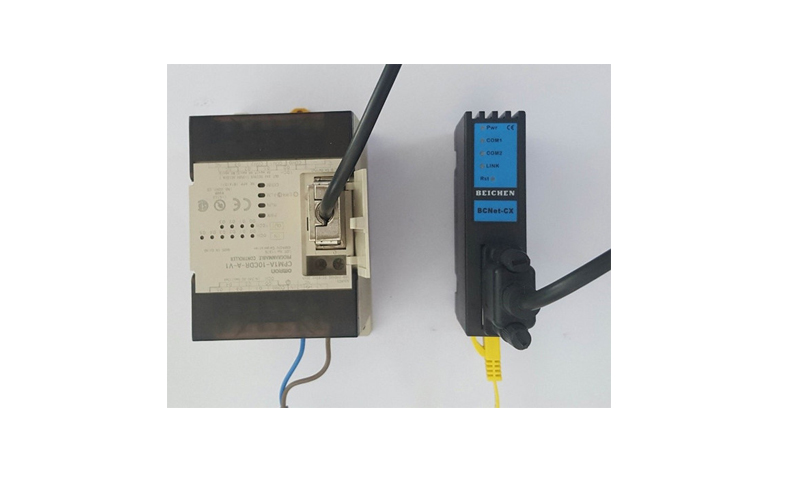

模块安装:


典型应用:


技术参数:

产品型号

BCNet-CX

描述

欧姆龙 PLC 以太网通讯处理器

颜色

金属黑

状态显示

Pwr, Bus

以太网接口

接口类型

传输速率

协议支持

TCP连接数

IEEE 802.3兼容,Link/Adive指示灯,线序自话应,支持Auto-MDIX

RJ45母插座

10/100Mbps

ModbusICE TCP

6

X1 接口 (连 PLC)

接口类型

传输速率

协议支持

RS232

DB9通讯公口

9.6K、19.2K

HostinkC-Mode

X2 接口(達 HMD

接口类型

传输速率

协议支持

RS232

DB9通讯母口(直插型)

9.6K、19.2K

MMC-Mode

组态软件

组态王、力控、杰控、KepWareOPC等

诊断和参数设置

IE浏览器,默认 192.168.1.178,BCDevice

供电方式

电压类型

欧姆龙通讯口直接取电或外接24VDC

24VDC/100mA

工作温度

0~60'C

工作湿度

90%非凝露

安装方式

35mm导轨安装或直插

电磁兼容性

2014/30/EU

RoSH生产

抗震动

4.5mm/30Hz/10Min

ESD

6KV

出厂老化

60度老化箱运行168小时,通断电50000万次

通讯稳定性

持续30天与PLC不间断通讯,1亿3千万次通讯0错误

认证

CE认证
