BCNet-KV（基恩士）

产品简介 BCNet-KV是一款经济型的以太网通讯处理器，是为满足日益增多的工厂设备信息化需求（设备网络监控和生产管理）而设计，用于基恩士KV系列PLC的以太网数据采集，非常方便构建生产管理系统。
BCNet-KV采用模块化设计，出厂带通讯线。不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控的同时，触摸屏可以通过复用接口X2与PLC进行通讯。

BCNet-KV功能：

1、安装在35mm的导轨上，COM1口直接连接至KV的RS232编程通讯口，并扩展一个COM2口用于触摸屏通讯。BCNet-KV可直接从KV编程通讯口获取电源，也可外接24VDC电源。

2、集成WEB服务器，通过网页可设置设备参数和运行诊断，并设置登录保护密码，防止篡改配置数据。

3、对KV编程通讯口波特率自动调节，可以适应大数据量通讯的需求。

4、实现与基恩士KV STUDIO编程软件产品的以太网通讯，通过以太网进行程序的读出/写入（包括RUN中写入功能）/比对，可编程控制器运行监视等功能。

5、支持基恩士上位链路协议通信，可以通过上位机系统对可编程控制器进行软元件数据的读出/写入，通过上位机软件（组态王、OPC服务器等）选择基恩士以太网驱动后，方便快捷访问。

6、集成ModbusTCP服务器，支持FC1、FC3、FC5、FC15、FC6、FC16，Modbus数据区自动映射至KV数据区。

7、支持上位软件（编程软件KV STUDIO、组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC服务器等）方便快捷访问。

8、可实现高级语言（如VB、VC、C#等）编程，实现与基恩士KV的数据通讯，方便开发生产管理系统。

9、支持OPC通道的SCADA（上位组态软件）以OPC方式与KV通讯。

10、可实现KV STUDIO、上位链路协议、ModbusTCP等连接方式，允许6台PC同时采集PLC数据，且连接协议方式任意使用。

11、支持用户侧通过以太网实现固件更新，免费提供集成更多功能的固件，一次购买硬件，永久升级。

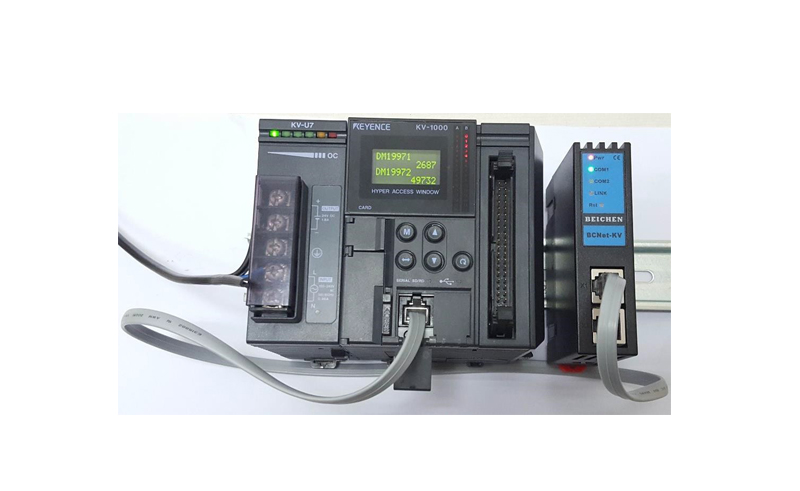

模块安装（带通讯线）：

典型应用：

技术参数：

产品型号	BCNet-KV
描述	基恩士KV系列PLC以太网通讯处理器
颜色	金属黑
状态显示	Pwr，COM1，COM2，Link
以太网接口接口类型传输速率协议支持 TCP连接数	IEEE 802.3兼容，Link/Active指示灯，线序自适应，支持Auto-MDIX RJ45母插座 10/100Mbps KV STUDIO、上位链路协议、ModbusTCP、BCNetTCP等 6
X1 接口（连PLC）接口类型传输速率协议支持	RS232 RJ11母插座 9.6K、19.2K、38.4K、57.6K、115.2Kbps KV编程口
X2 接口（连HMI）接口类型传输速率	RS232 RJ11母插座 9.6K、19.2K、38.4K、57.6K、115.2Kbps
协议支持	KV编程口
编程软件组态软件 OPC 软件	KV STUDIO 昆仑通态、组态王、三维力控等 KepWare OPC
诊断和参数设置	IE浏览器，默认192.168.1.178，BCDevice
供电方式电压类型	KV通讯口直接取电（通讯电缆）或外接24VDC 24VDC/100mA
工作温度	0~60℃
工作湿度	90%非凝露
安装方式	35mm导轨安装
电磁兼容性	2014/30/EU
RoSH生产	是
抗震动	4.5mm/30Hz/10Min
ESD	6KV
出厂老化	60度老化箱运行168小时，通断电50000万次
通讯稳定性	持续30天与PLC不间断通讯，1亿3千万次通讯0错误
认证	CE认证
尺寸（LWH）	902465mm
重量	120g
