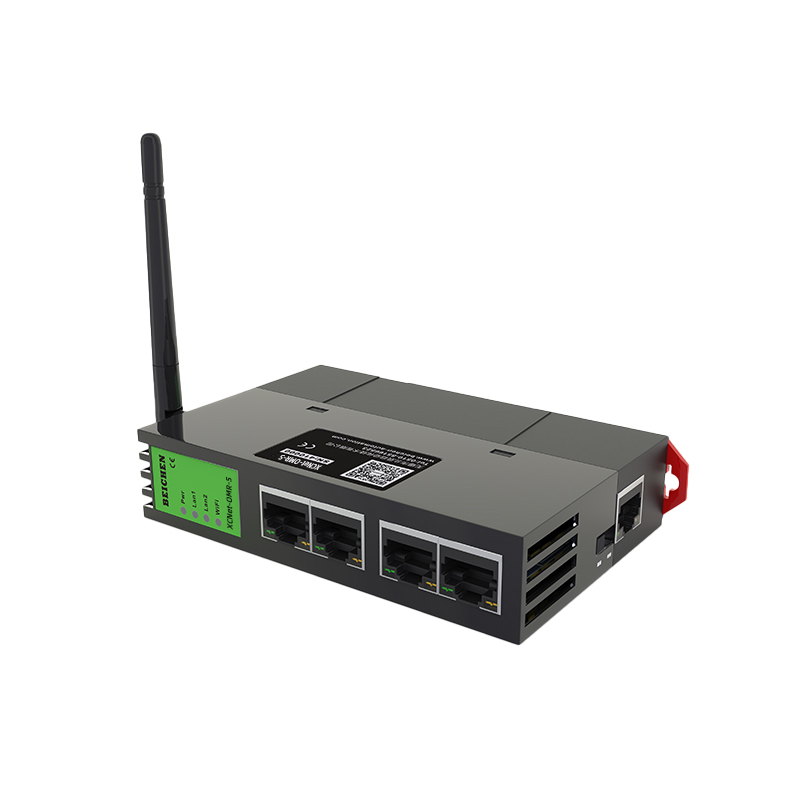

XCNet-OMR-S（欧姆龙CP/CJ网口,无线）

产品简介 XCNet-OMR-S是一款高性能协议转换网关，用于欧姆龙CP/CJ等系列网口PLC的以太网数据采集，非常方便构建生产管理系统。
XCNet-OMR-S具备LAN1、LAN2两个物理性接口，可将LAN1口所连接PLC的IP地址和端口号，映射到LAN2口的任意IP和端口号。XCNet-OMR-S可将LAN1口的欧姆龙FINS UDP/TCP协议自动映射成LAN2口的ModbusTCP协议。模块集成WiFi功能，支持AP模式、STA模式和AP+STA模式，非常方便构建WiFi网络，直接通过WiFi进行PLC编程、数据采集、数据交换和跨网段访问。
XCNet-OMR-S的LAN1/LAN2/WiFi具备跨网段功能，能将LAN1口的FINS TCP/UDP转换成LAN2/WiFi接口的ModbusTCP主从站通讯协议。

技术特点：

1、安装在35mm的导轨上，LAN1为双端口的RJ45，具备交换机功能，此端口连接PLC；LAN2为单端口RJ45，可以连接触摸板或上位机系统；WiFi外置高增益天线，可连接上位机；XCNet-OMR-S外接24VDC电源供电。
2、集成WiFi功能，支持AP模式、STA模式和AP+STA模式。
3、通过WiFi可进行PLC编程、数据采集、数据交换和跨网段访问。
4、集成WEB服务器，通过网页可设置设备参数和运行诊断；也可以通过BCDevice工具进行配置；可以任意从LAN1/LAN2接口或WiFi进行配置。
5、实现欧姆龙FINS/TCP连接，可将FINST/TCP协议映射成LAN2/WiFi的ModbusTCP服务器，可在不配置欧姆龙PLC的情况下，实现ModbusTCP协议连接。
6、LAN2/WiFi接口可实现TCP客户机，基于ModbusTCP或者FINSTCP协议，实现PLC之间数据交换，ModbusTCP仪表数据读取。
7、实现NAT功能，可跨网段转发TCP和UDP协议报文，实现扩网段访问PLC数据。
8、LAN2/WiFi可支持ModbusTCP服务器功能，可以将LAN1连接的PLC映射成LAN2口的ModbusTCP服务器；Modbus和欧姆龙PLC内部软元件的映射关系可自由编辑。
9、LAN2/WiFi最多可支持32个上位机访问。
10、支持OPC通道的SCADA（上位组态软件）以OPC方式与PLC通讯。
11、支持用户侧通过以太网实现固件更新，免费提供集成更多功能的固件，一次购买硬件，永久升级。

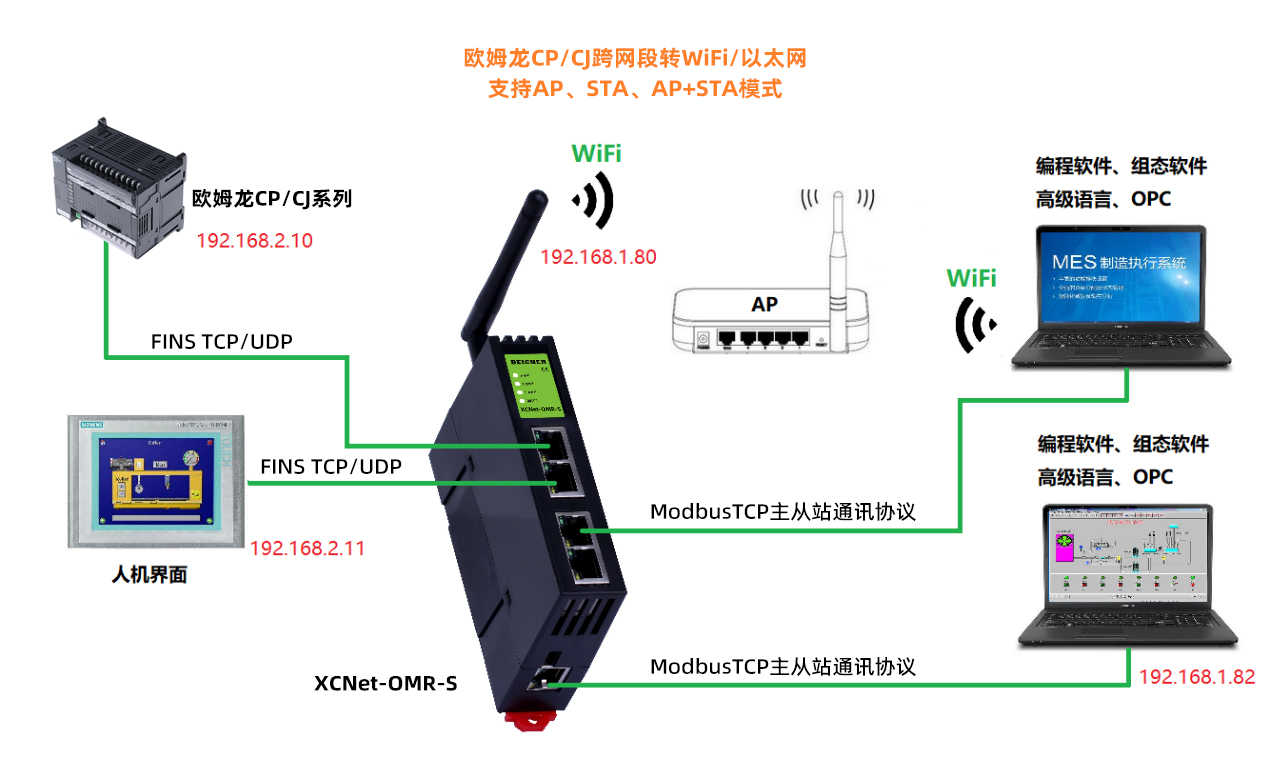

典型应用：

技术参数：

产品型号	XCNet-OMR-S
描述	欧姆龙以太网通讯处理器
颜色	金属黑
状态显示	Pwr，LAN1，LAN2，WiFi
WiFi接口(连上位) 接口类型发射功率接收灵敏度无线类型安全机制协议支持连接数	802.11 b/g/n 2.4G-2.5G 外置高增益天线 +26dBm(MAX,2.4G 802.11b/g/n) -89dBm(802.11b)、-74dBm(802.11g)、-72dBm(802.11n) Station/AP模式 WPA-PSK/WPA2-PSK/WEP TCP/IP、UDP/IP、FINS/UDP、FINS/TCP、ModbusTCP 最大32个
LAN1接口(连PLC) 接口类型传输速率协议支持连接数	Link/Active指示灯，自动极性交叉 RJ45母插座*4 10/100Mbps TCP/IP、UDP/IP、FINS/UDP、FINS/TCP、ModbusTCP 最大32个
LAN2接口(连上位) 接口类型输出速率协议支持连接数	Link/Active指示灯，自动极性交叉 RJ45母插座 10/100Mbps TCP/IP、UDP/IP、FINS/UDP、FINS/TCP、ModbusTCP 最大32个
编程软件组态软件 OPC软件	CX-Programmer WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH等 KepwareOPC
诊断和参数设置工具	IE浏览器，默认192.168.1.188、BCDevice
供电方式电压类型	外接24VDC 24VDC/100mA
工作温度	0~60'C
工作湿度	95%非凝露
电磁兼容性	2014/30/EU
认证	CE认证
尺寸(LWH)	1152775mm
重量	150g
