BCNet-MB（RTU转ModbusTCP）

产品简介 BCNet-MB 是一款经济型的以太网通讯处理器，是为满足日益增多的工厂设备信息化需求（设备网络监控和生产管理）而设计，用于Modbus 串行设备的以太网数据采集（Modbus RTU/ASCII 转Modbus TCP），非常方便构建生产管理系统。
ModbusASCII/RTU主站可以通过复用接口与ModbusASCII/RTU设备进行通讯，支持工控领域内绝大多数SCADA软件，支持ModbusTCP、ModbusUDP通讯方式。

BCNet-MB 选型表：

产品型号	串口类型	串口协议	以太网协议
BCNet-MB RS485	RS485	Modbus RTU/ASCII	Modbus TCP
BCNet-MB RS232	RS232	Modbus RTU/ASCII	Modbus TCP

BCNet-MB功能

1、安装在35mm 的导轨上，通过通讯线直接连接Modbus RTU/ASCII 设备的RS485/RS232 接口，外接24VDC 电源。

2、集成WEB 服务器，通过网页可设置设备参数和运行诊断，并设置登录保护密码，防止篡改配置数据。

3、本产品适合Modbus RTU/ASCII 的网络化升级，可与支持Modbus TCP 的上位机组态软件配合，通过本模块直接读取设备的数据。

4、支持异步不间断的Modbus TCP 访问方式，区别与传统的主从应答式半双工方式，提供更高效的数据访问。即客户端的Modbus TCP 请求无需等待设备的回复，即可同时发送多条Modbus TCP 请求，模块会自动异步回复响应帧。

5、串口支持 RS485 和 RS232 可选，波特率支持 9600bps~115200bps 可选。

6、2KV 级浪涌保护，ESD 静电保护，高强度抗电磁干扰。

7、当连接Modbus RTU/ASCII 从站时，允许多台PC 同时采集PLC 数据，且充分保证数据通讯的实时性和可靠性。

8、支持用户侧通过以太网实现固件更新，免费提供集成更多功能的固件，一次购买硬件，永久升级。

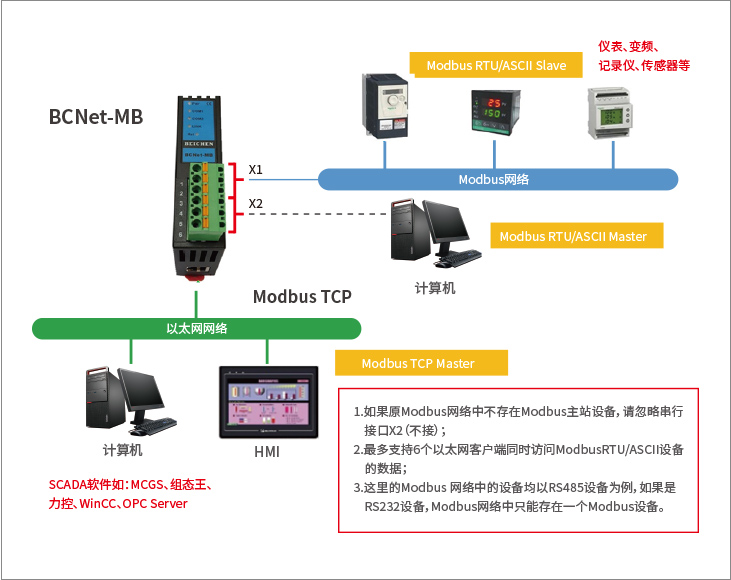

典型应用

技术参数

产品型号	BCNet-MB
描述	Modbus以太网通讯处理器
颜色	金属黑
状态显示	Pwr，COM1，COM2，Link
以太网接口接口类型传输速率协议支持 TCP连接数	IEEE 802.3兼容，Link/Active指示灯，线序自适应，支持Auto-MDIX RJ45母插座 10/100Mbps ModbusTCP 6
X1 接口接口类型传输速率协议支持	端子 RS485、RS232可选 9.6K~115.2Kbps Modbus RTU/ASCII
X2 接口接口类型传输速率协议支持	端子 RS485、RS232可选 9.6K~115.2Kbps Modbus RTU/ASCII
组态软件 OPC 软件	昆仑通态、组态王、三维力控等 KepWare OPC
诊断和参数设置	IE浏览器，默认192.168.1.178，BCDevice
供电方式电压类型	外接 24VDC 24VDC/100mA
工作温度	0~60℃
工作湿度	90%非凝露
安装方式	35mm导轨安装
电磁兼容性	2014/30/EU
抗震动	4.5mm/30Hz/10Min
ESD	6KV
出厂老化	60度老化箱运行168小时，通断电50000万次
通讯稳定性	持续30天与PLC不间断通讯，1亿3千万次通讯0错误
认证	CE认证
尺寸（LWH）	902465mm
重量	100g
