BCNet-CX 直插型（欧姆龙）

产品简介 BCNet-CX是一款以太网通讯处理器，是为满足日益增多的工厂设备信息化需求（设备网络监控和生产管理）而设计，用于欧姆龙CQM1H/C200H/C500/C1000/C2000
系列PLC的以太网数据采集，非常方便构建生产管理系统。
BCNet-CX直插型不占用PLC编程口，即上位机软件通过以太网对PLC数据监控的同时，触摸屏可以通过复用接口与PLC进行通讯。
BCNet-CX直插型适用于欧姆龙的九针接口，直接插在CPU的九针母口上。BCNet-CX端口取电，不需要外接24VDC电源。

BCNet-CX功能：

1、即插即用，BCNet-CX可直接从PLC通讯口获取电源，也可外接24VDC电源。

2、集成WEB服务器，通过网页可设置设备参数，并设置登录保护密码，防止篡改配置数据。

3、自动匹配PLC和HMI串行参数，无需额外配置。PLC程序无需修改和设置。

4、集成ModbusTCP服务器，支持FC1、FC3、FC5、FC6、FC15、FC16，Modbus数据区对应欧姆龙PLC的软元件地址。

5、采用ModbusTCP通信协议或者端口映射的方式，皆可实现高级语言（如VB、VC、C#等）编程，实现与欧姆龙PLC的数据通讯，方便开发生产管理系统。

6、支持用户侧通过以太网实现固件更新，免费提供集成更多功能的固件，一次购买硬件，永久升级。

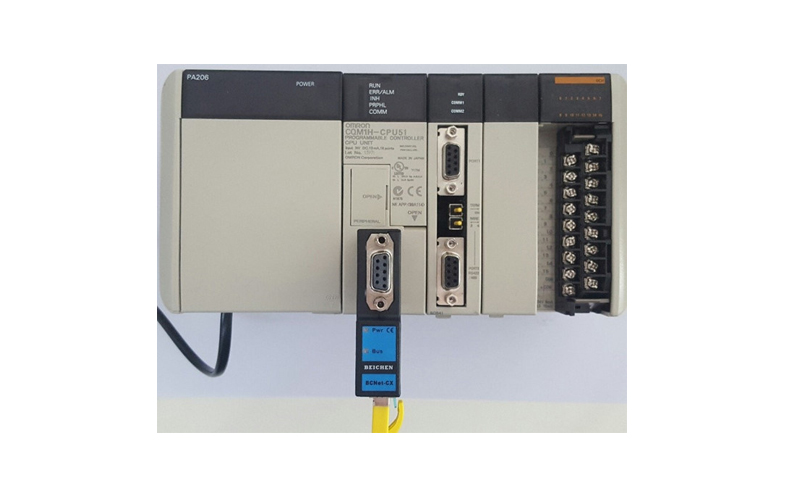

模块安装（直插型）：

典型应用：

技术参数：

产品型号	BCNet-CX
描述	欧姆龙PLC以太网通讯处理器
颜色	金属黑
状态显示	Pwr，Bus
以太网接口接口类型传输速率协议支持 TCP连接数	IEEE 802.3兼容，Link/Active指示灯，线序自适应，支持Auto-MDIX RJ45母插座 10/100Mbps ModbusTCP 6
X1 接口（连PLC）接口类型传输速率协议支持	RS232 DB9通讯公口 9.6K、19.2K、38.4K、115.2K Hostlink C-Mode、NT Link
X2 接口（连HMI）接口类型传输速率协议支持	RS232 DB9通讯母口 9.6K、19.2K、38.4K、115.2K Hostlink C-Mode、NT Link
组态软件	组态王、力控、杰控、KepWareOPC等
诊断和参数设置	IE浏览器，默认192.168.1.178，BCDevice
供电方式电压类型	欧姆龙通讯口直接取电（通讯电缆）或外接24VDC 24VDC/100mA
工作温度	0~60℃
工作湿度	90%非凝露
安装方式	35mm导轨安装
电磁兼容性	2014/30/EU
RoSH生产	是
抗震动	4.5mm/30Hz/10Min
ESD	6KV
出厂老化	60度老化箱运行168小时，通断电50000万次
通讯稳定性	持续30天与PLC不间断通讯，1亿3千万次通讯0错误
认证	CE认证
尺寸（LWH）	902465mm
重量	60g
