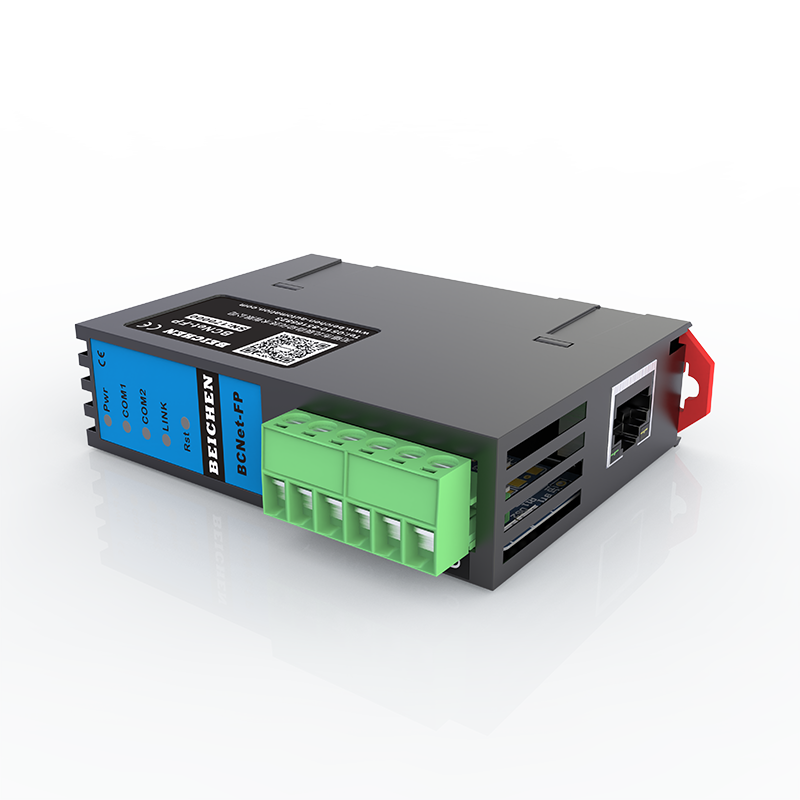

BCNet-FP（松下）

产品简介 BCNet-FP是一款经济型的以太网通讯处理器，是为满足日益增多的工厂设备信息化需求（设备网络监控和生产管理）而设计，用于松下FP-XH、FP-X、FP-X0、FP0、FP0R、FP2SH等系列PLC以太网数据采集，非常方便构建生产管理系统。
BCNet-FP采用工业级设计，导轨安装，不占用PLC编程口，上位机通过以太网对PLC数据监控的同时，触摸屏可以通过复用接口X2与PLC进行通讯。
型号分类：FP-XH的PLC选BCNet-FP端子型，其他型号的松下PLC选BCNet-FP圆口。

BCNet-FP功能：

1、BCNet-FP采用模块化设计，通讯口复用，不占用PLC编程口；

2、参数自适应，即插即用，不需要编写通讯程序；

3、支持松下编程软件FPWIN GR的以太网程序上传、下载、比对、监控；

4、支持上位机软件以太网通讯（组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC服务器等）；

5、支持触摸屏以太网通讯（西门子、MCGS、威纶通、步科等）；

6、集成ModbusTCP服务器，Modbus数据区自动映射至FP数据区（支持FC1、FC2、FC3、FC5、FC6、FC16）；

7、支持支持松下ET-LAN以太网协议和BCNetTCP透明传输；

8、支持通过高级语言（如VB、VC、C#等）编程，实现与松下FP的数据通讯；

9、同时支持6个以太网连接，兼容多种连接方式；

10、专用参数配置和测试工具；

11、支持WEB网页参数配置和固件升级。

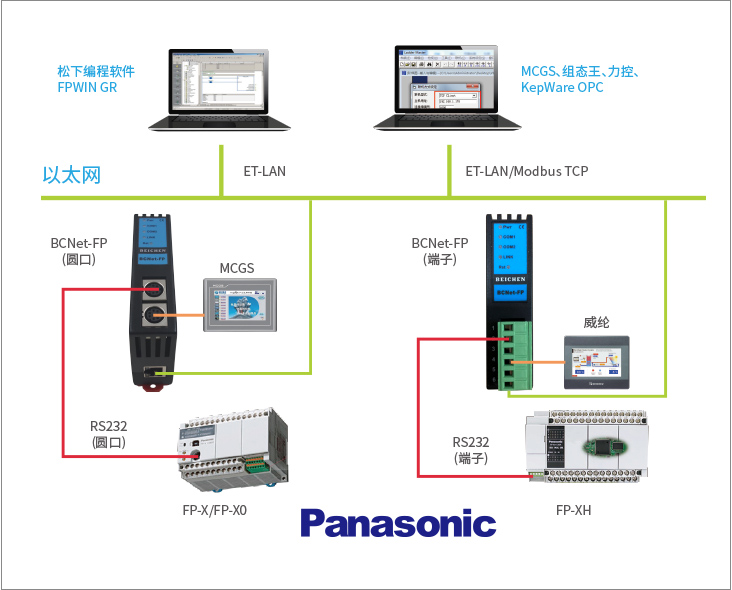

典型应用：

技术参数：

产品型号	BCNet-FP
描述	松下FP系列PLC以太网通讯处理器
颜色	金属黑
状态显示	Pwr，COM1，COM2，Link
以太网接口接口类型传输速率协议支持 TCP连接数	IEEE 802.3兼容，Link/Active指示灯，线序自适应，支持Auto-MDIX RJ45母插座 10/100Mbps FPWIN GR、ET-LAN、ModbusTCP、BCNetTCP等 6
X1 接口（连PLC）接口类型传输速率协议支持	RS232 MD6通讯母口/端子 9.6K、19.2K、38.4K、115.2K、230.4Kbps FP编程口
X2 接口（连HMI）接口类型传输速率协议支持	RS232 MD6通讯母口/端子 9.6K、19.2K、38.4K、115.2K、230.4Kbps FP编程口
编程软件组态软件 OPC 软件	FPWIN GR 昆仑通态、组态王、三维力控等 KepWare OPC
诊断和参数设置	IE浏览器，默认192.168.1.178，BCDevice
供电方式	FP通讯口直接取电（通讯电缆）或外接24VDC
电压类型	24VDC/100mA
工作温度	0~60℃
工作湿度	90%非凝露
安装方式	35mm导轨安装
电磁兼容性	2014/30/EU
RoSH生产	是
抗震动	4.5mm/30Hz/10Min
ESD	6KV
出厂老化	60度老化箱运行168小时，通断电50000万次
通讯稳定性	持续30天与PLC不间断通讯，1亿3千万次通讯0错误
认证	CE认证
尺寸（LWH）	902465mm
重量	120g
