BCNet-SC(施耐德)

产品简介 BCNet-SC是一款专门用于施耐德PLC的以太网通讯处理器,
适用于施耐德Quantumn/Premium/TSX Micro/Twdio/M200/M218/M221/M241/M238/M251/M258/M340等系列PLC的数据采集。
BCNet-SC采用模块化设计,不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口X2与PLC进行通讯。

BCNet-SC特色功能:

1、实现ModbusRTU串行协议与ModbusTCP以太网协议的转换,非透传;

2、支持全双工异步通讯模式,效率高速度快;

3、兼容半双工通讯模式,适用范围广;

4、支持6台上位机同时通讯;

5、支持各类上位机软件和触摸屏,通过ModbusTCP访问设备数据;

6、串口支持RS232/485接口方式,通讯端口复用,波特率可选9600bps~115200bps;

7、支持通过高级语言(如VB、VC、C#等)编程,实现与施耐德PLC的数据通讯;

8、专用参数配置和测试工具;

9、支持WEB网页参数配置和固件升级。

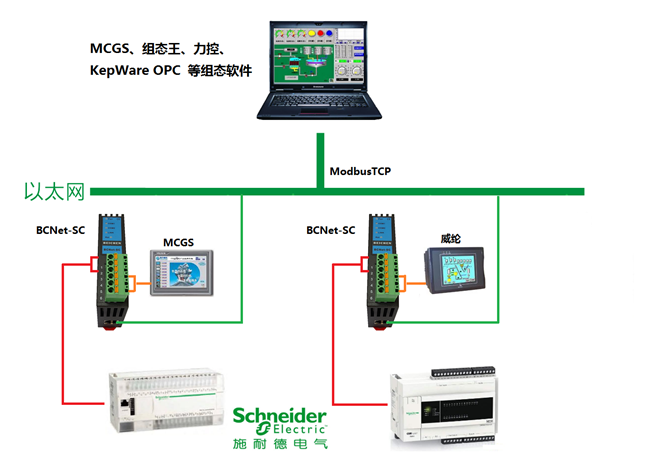

典型应用


技术参数:

产品型号

BCNet-SC

描述

施耐德PLC以太网通讯处理器

颜色

金属黑

状态显示

Pwr,COM1,COM2,Link

以太网接口

接口类型

传输速率

协议支持

TCP连接数

IEEE 802.3兼容,Link/Active指示灯,线序自适应,支持Auto-MDIX

RJ45母插座

10/100Mbps

ModbusTCP

6

X1 接口

接口类型

传输速率

协议支持

端子

RS485、RS232可选

9.6K~115.2Kbps

Modbus RTU/ASCII

X2 接口

接口类型

传输速率

协议支持

端子

RS485、RS232可选

9.6K~115.2Kbps

Modbus RTU/ASCII

组态软件

OPC 软件

昆仑通态、组态王、三维力控等

KepWare OPC

诊断和参数设置

IE浏览器,默认192.168.1.178,BCDevice

供电方式

电压类型

外接 24VDC

24VDC/100mA

工作温度

0~60℃

工作湿度

90%非凝露

安装方式

35mm导轨安装

电磁兼容性

2014/30/EU

抗震动

4.5mm/30Hz/10Min

ESD

6KV

出厂老化

60度老化箱运行168小时,通断电50000万次

通讯稳定性

持续30天与PLC不间断通讯,1亿3千万次通讯0错误

认证

CE认证

尺寸(L*W*H)

90*24*65mm

重量

100g
