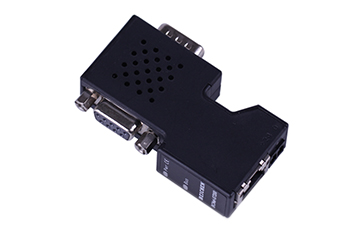

BCNet-S7200（西门子）

产品简介 BCNet-S7200用于西门子S7-200/SMART S7-200PLC的以太网数据采集，非常方便构建生产管理系统。
BCNet-S7200不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时，触摸屏可以通过扩展RS485口与PLC进行通讯。
BCNet-S7200支持工控领域内绝大多数SCADA软件，支持西门子S7TCP以太网协议和ModbusTCP协议。
型号分类：
BCNet-S7200直通型：BCNet扩展的DSUB9针母口，可以连西门子触摸屏、多主站电缆、通讯板卡；
BCNet-S7200桥接型：BCNet扩展的DSUB9针母口，可以连非西门子触摸屏，如昆仑通态、威纶、台达、步科等。

BCNet- S7200功能：

1、支持多主站通讯，扩展口可以连触摸屏或其他主站。

2、通过WEB服务器或配置诊断工具BCDevice均可对设备进行参数设置和运行诊断。

3、波特率9.6Kbps~187.5Kbps自适应。

4、直接安装在PLC的PPI通讯口或者EM277的通讯口上，无需外接电源。

5、支持西门子S7以太网通讯驱动，包括MicroWIN，支持WinCC以TCP/IP方式直连S7-200。

6、用户可以按照BCNetS7协议采用高级语言编程（如VB、VC、C#等），实现与S7-200的数据通讯，方便开发生产管理系统。

7、免费提供BCNetS7 OPC服务器，支持OPC通道的SCADA以OPC方式与PLC进行通讯。

8、集成ModbusTCP服务器， Modbus数据区可自动或编辑映射至S7-200寄存器。

9、可同时实现S7TCP连接、ModbusTCP通讯，最多支持32个上位机的连接。

10、支持用户侧通过以太网实现固件更新，一次购买，永久升级。

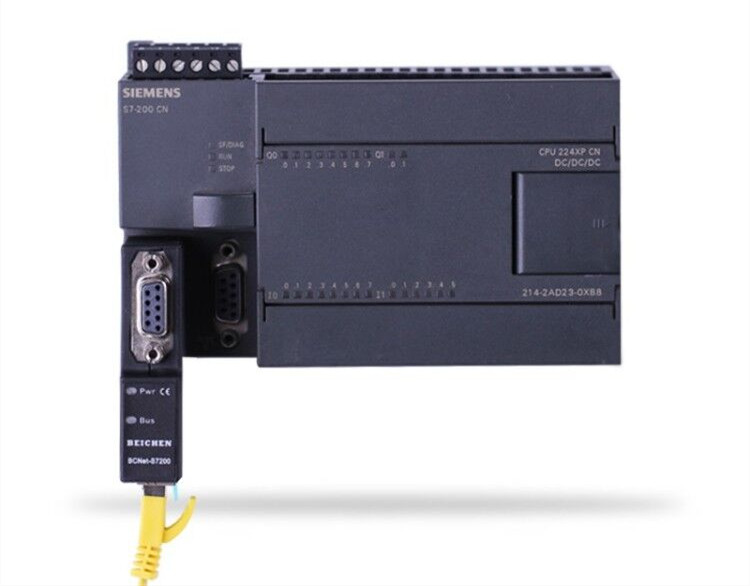

BCNet- S7200模块安装：

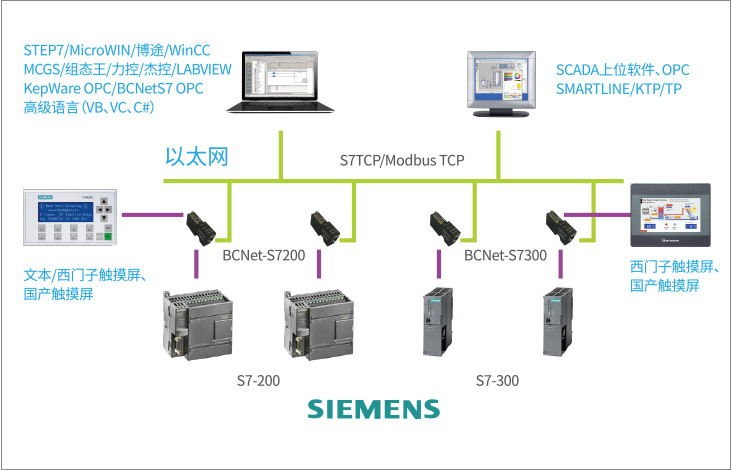

BCNet- S7200典型应用：

技术参数：

产品型号	BCNet-S7200
描述	西门子S7-200以太网通讯处理器
颜色	金属黑
状态显示	Pwr, Bus
以太网接口接口类型传输速率协议支持 TCP连接数	Link/Active指示灯，线序自适应 RJ45母插座 10/100Mbps 西门子 S7TCP、ModbusTCP、 OPC、TCP/IP 协议开放最大32
S7接口接口类型传输速率协议支持	RS485 DSUB九针公 9.6K、19.2K、187.5K，波特率自适应 PPI/MPI从站
人机接口接口类型传输速率协议支持入机类型	RS485 DSUB九针母 9.6K、19.2K、187.5K PPI/MPI从站西门子、MCGS、威纶、台达、歩科等
编程软件组态软件 OPC软件	STEP7 MicroWIN WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW等 KepWare OPC、BCNetS7 OPC
诊断和参数设置工具	IE浏览器，默认 192.168.1.188、BCDevice
供电方式电压类型	PLC通讯口直接取电 24VDC/100mA
工作温度	0~60'C
工作湿度	95%非凝露
安装方式	即插即用
电磁兼容性	2014/30/EU
认证	CE认证
尺寸(LWH)	653017mm
重量	60g
