BCNet-DL(电力规约)

产品简介 BCNet-DL是一款面向电能表及电力系统线路保护装置的协议转换器。该协议转换器可将DL/T645-2007、DL/T645-1997及IEC103规约的电能表及电力系统线路保护装置的串口协议转换成ModbusTCP协议,通过以太网进行数据采集和监控。
BCNet-DL不占用电能表通讯口,上位机软件通过以太网对规约串口数据监控的同时,电能表通讯口原设备访问不受影响。

 BCNet-DL功能:

1、安装在35mm的导轨上,连接电能表或电力系统线路保护装置的通讯口,需外接DC24V电源。
2、集成WEB服务器,通过网页可设置设备参数。
3、集成ModbusTCP服务器,支持FC1、FC3,Modbus映射地址可自由配置。
4、采用ModbusTCP方式,可实现高级语言(如VB、VC、C#等)通讯,实现与电能表或线路保护装置的数据通讯,方便开发管理系统。
5、支持OPC通道的SCADA(上位组态软件)以OPC方式与电能表或线路保护装置通讯。
6、最多支持6台PC同时采集数据。
7、支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。

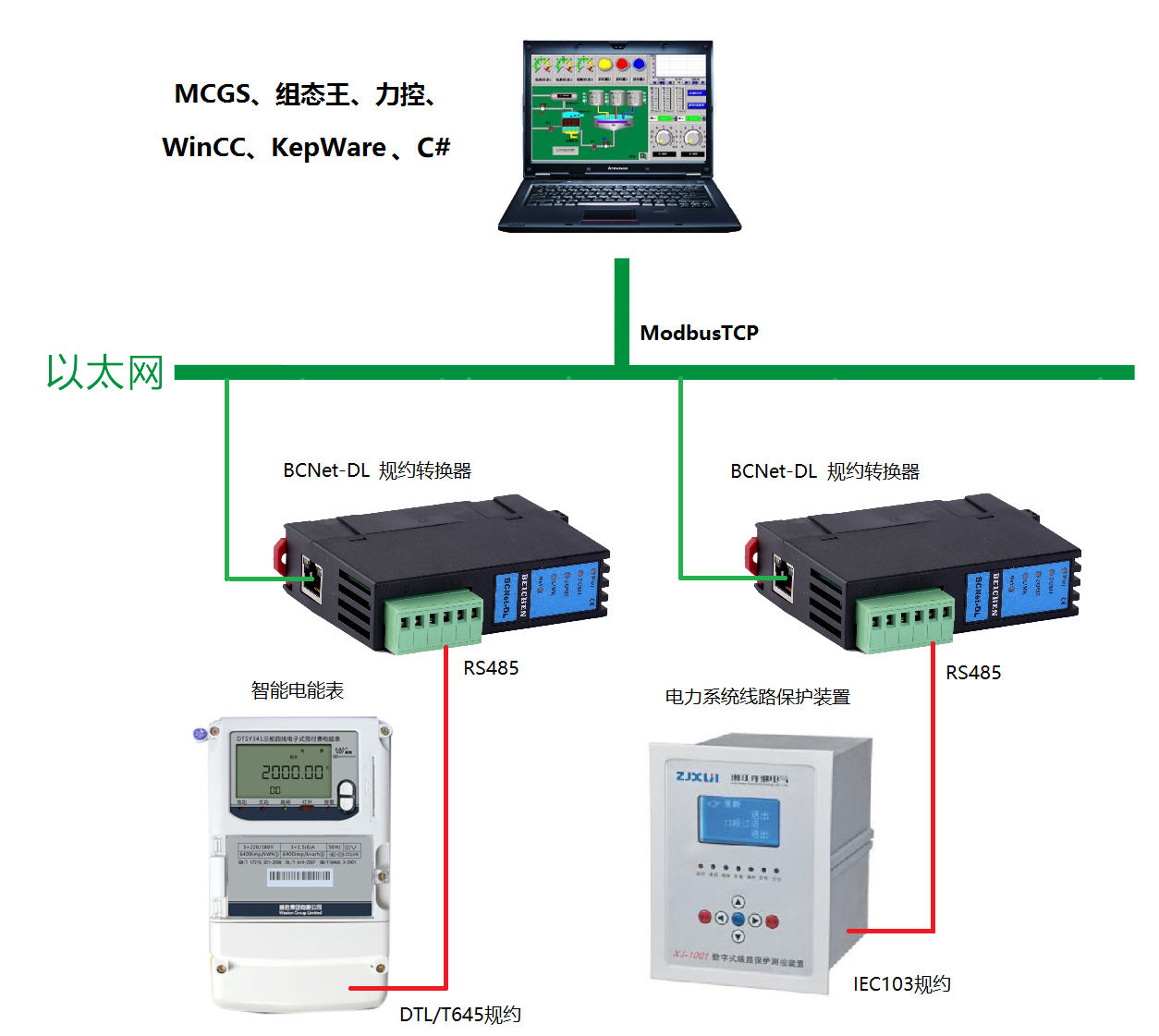

典型应用:


技术参数:

产品型号

BCNet-DL

描述

电力规约转换器

颜色

金属黑

状态显示

Pwr,Com,Link,WiFi

以太网接口

接口类型

传输速率

协议支持


IEEE 802.3兼容,Link/Active指示灯,线序自适应,支持Auto-MDIX

RJ45母插座

10/100Mbps

TCP/IP

COM口

接口类型

传输速率


RS485

端子排

1200bps~38400bps


诊断和参数设置

IE浏览器,默认192.168.1.178,BCDevice

供电方式

电压类型


外接24VDC

24VDC/100mA


工作温度

0~60℃

工作湿度

95%非凝露

安装方式
35mm导轨安装

电磁兼容性

2014/30/EU

RoSH生产
 是
抗震动
 4.5mm/30Hz/10Min
 ESD
 6KV
出厂老化
 60度老化箱运行168小时,通断电50000万次
 通讯稳定性
 持续30天与PLC不间断通讯,1亿3千万次通讯0错误

认证

CE认证

尺寸(L*W*H)

90*24*65mm

重量

150g
